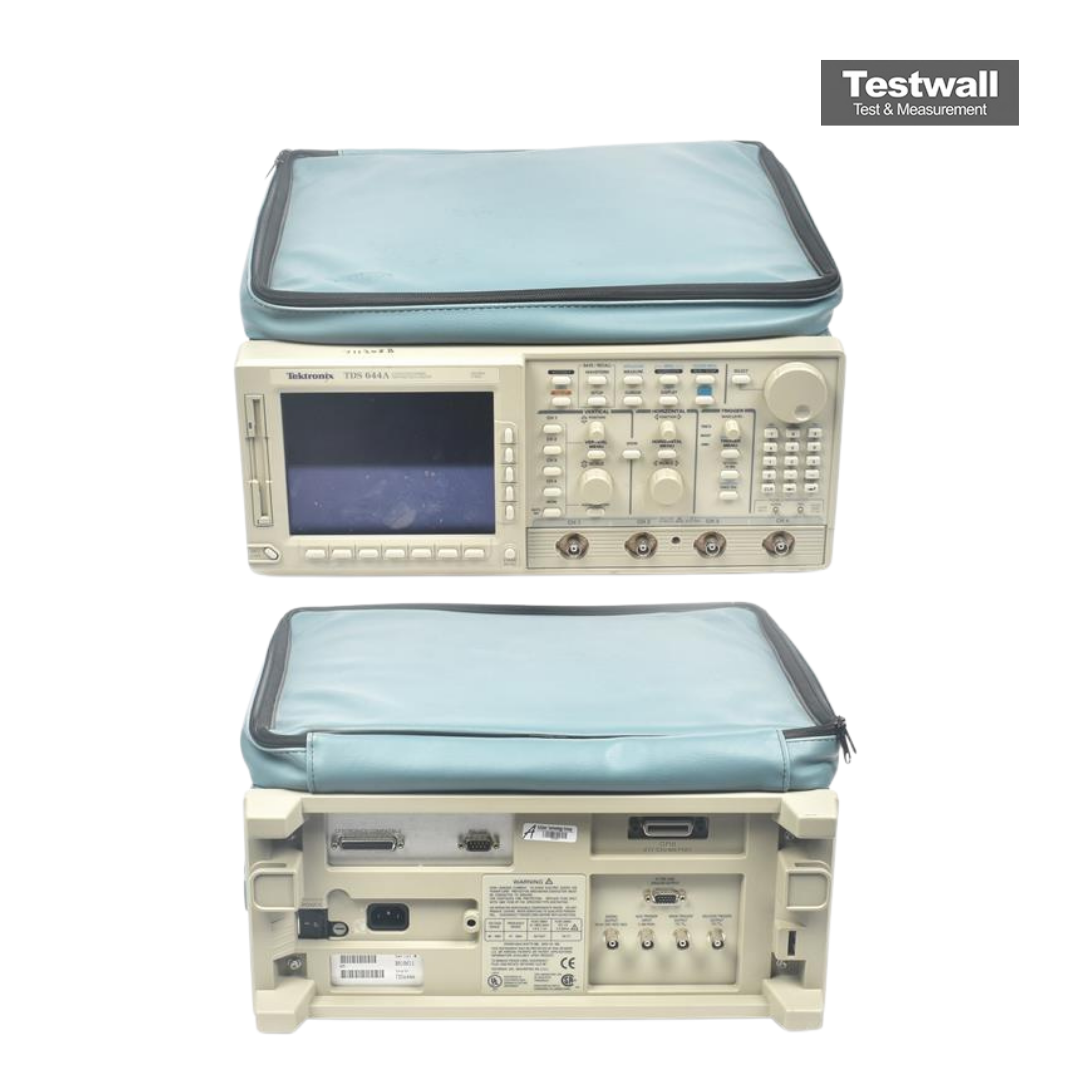

Tektronix TDS644A
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 2 GS/s |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps (plage horizontale) | 500 ps/div à 10 s/div |
| Impédance d'entrée | 1 MΩ ou 50 Ω |
| Type d'affichage | Écran couleur LCD |
| Interface de communication | GPIB, RS-232, Centronics |
Tektronix TDS644A Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS644A - 05 - Video trigger
- TDS644A - 13 - RS-232 and Centronics interfaces
- TDS644A - 1F - Built-in floppy disk drive
- TDS644A - 1M - Long record length
- TDS644A - 2F - Advanced DSP math
- TDS644A - 1R - Rack mount configuration
- TDS644A - 1K - Instrument cart
Le Tektronix TDS644A est un oscilloscope numérique à 4 canaux avec une bande passante de 500 MHz et un taux d'échantillonnage de 2 GS/s. Il offre une longueur d'enregistrement de 2 000 points par canal, des fonctions avancées DSP et mathématiques, et un affichage VGA couleur. Connectivité RS-232, GPIB, Centronics et VGA disponibles.
Parfait pour les tests de production, la validation de conception et le dépannage, il mesure les signaux de tension/courant en fonction du temps.
Testwall peut fournir l’oscilloscope utilisé Tektronix TDS644A, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et qualité de service. Contactez-nous pour les services de calibration ou de réparation du Tektronix TDS644A.
