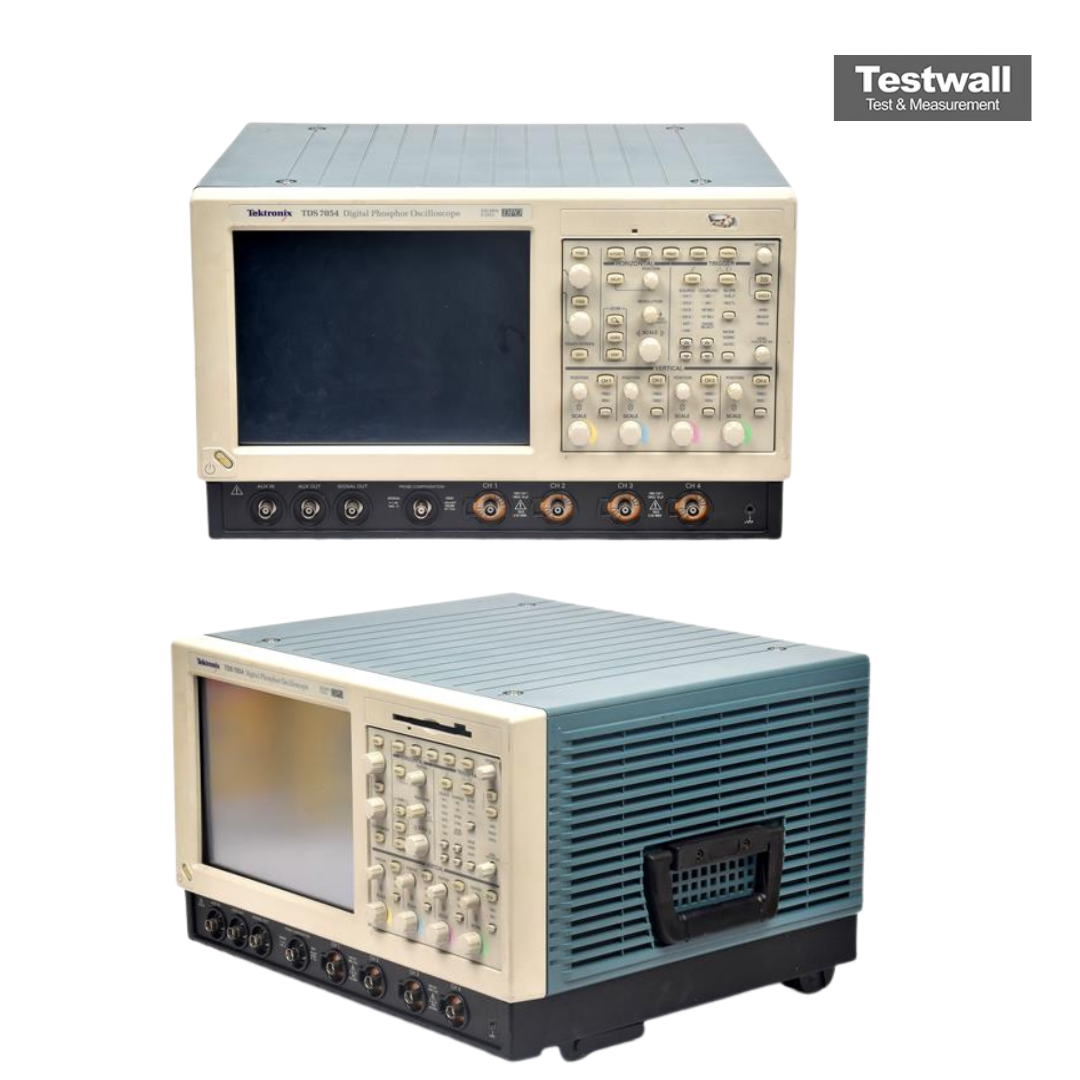

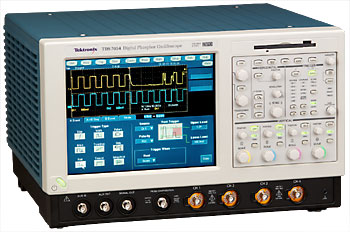

Tektronix TDS7054
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 5 GS/s en temps réel |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement | jusqu'à 8 Mo par voie |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 40 s/div |
| Écran | Écran couleur LCD 10,4 pouces |
| Interface | GPIB, RS-232, Ethernet |
| Système d'exploitation | Windows 2000 |
Tektronix TDS7054 Options:
- TDS7054 - 1M - 2 M (1 ch), 1 M (2 ch), 500 k (4 ch) maximum record length per channel
- TDS7054 - 2M - 8 M (1 ch), 4 M (2 ch), 2 M (4 ch) maximum record length per channel
- TDS7054 - 3M - 16 M (1 ch), 8 M (2 ch), 4 M (4 ch) maximum record length per channel
| Model | TDS7054 |
|---|
L'oscilloscope numérique à phosphore Tektronix TDS7054 offre une bande passante de 500 MHz, 4 canaux et un échantillonnage à 5 GS/s, idéal pour l’analyse de signaux haute vitesse. Il prend en charge jusqu'à 64 Mo de mémoire avec MultiView Zoom™, une capture rapide des formes d’onde avec la technologie DPX™ et des fonctions de déclenchement polyvalentes. Sa bande passante analogique réelle de 7,5 GHz et son analyse avancée de jitter permettent l'analyse de flux de données série jusqu’à 4,25 Gb/s.
Parfait pour l’analyse d’intégrité des signaux, du jitter et du timing, ainsi que pour la vérification des données série dans les environnements télécom, datacom et numériques à haute vitesse.
Testwall peut fournir le Tektronix TDS7054 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix TDS7054.
