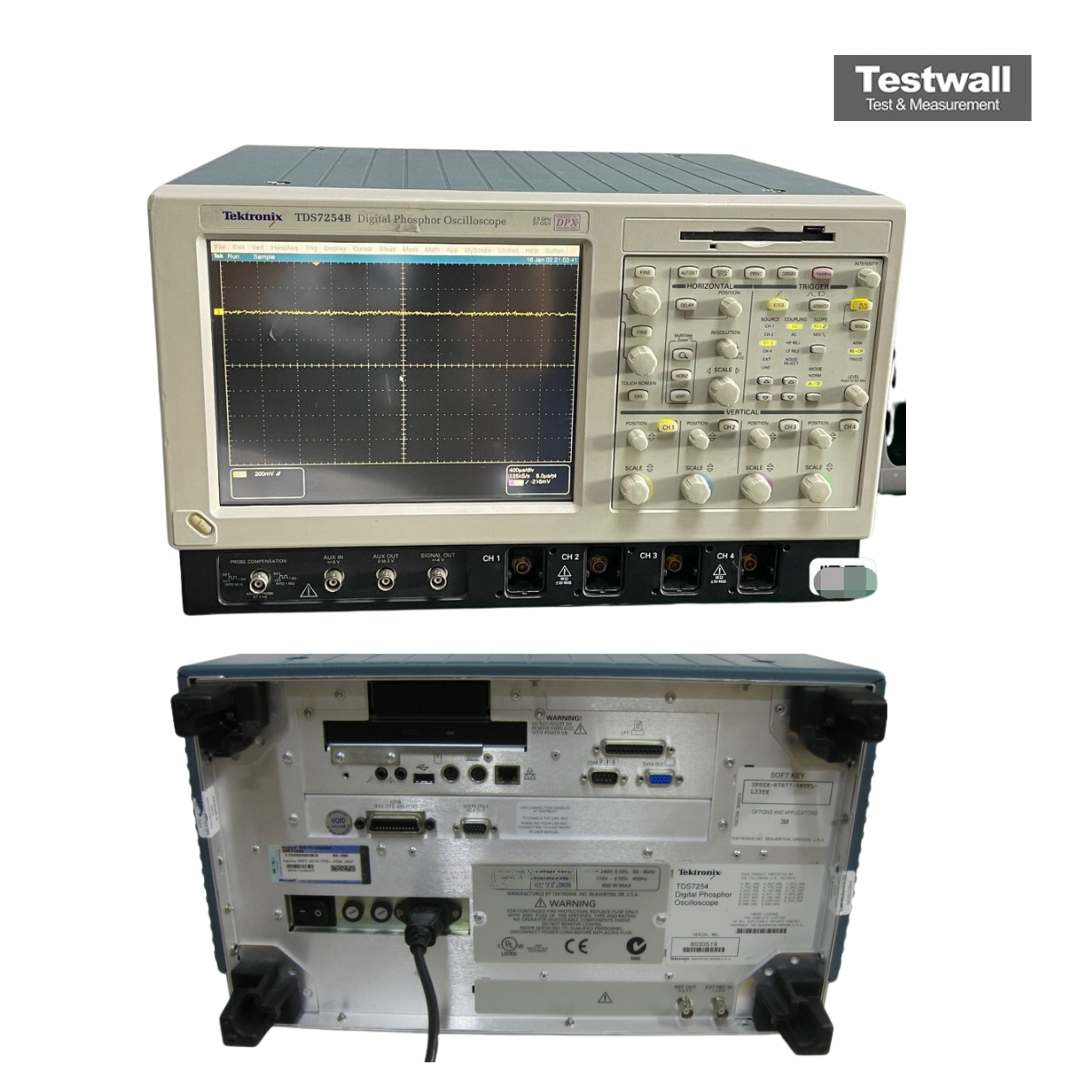

Tektronix TDS7254B
| Attribut | Valeur |
|---|---|
| Bande passante | 2,5 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 20 GS/s (sur 1 voie), 10 GS/s (sur 2 voies), 5 GS/s (sur 4 voies) |
| Longueur d'enregistrement | jusqu'à 16 millions de points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 40 s/div |
| Précision de la base de temps | ±1 ppm sur 1 an |
| Interface et connectivité | Ethernet 10/100Base-T, USB, GPIB (optionnel), VGA |
| Système d'exploitation | Microsoft Windows XP Professionnel intégré |
Tektronix TDS7254B Options:
Options available for the Tektronix TDS5000 / TDS6000 / TDS7000 / CSA7000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS7254B - 2M - Extended record length
- TDS7254B - 3M - Extended record length
- TDS7254B - SM - Serial communication mask testing
- TDS7254B - JT3 - TDSJIT3 jitter and timing analysis
- TDS7254B - PWR - TDSPWR3 power measurement and analysis
- TDS7254B - USB - TDSUSB2 USB 2.0 compliance testing
- TDS7254B - ET3 - TDSET3 Ethernet compliance testing
- TDS7254B - 1K - Instrument cart
- TDS7254B - 1R - Rack mount kit

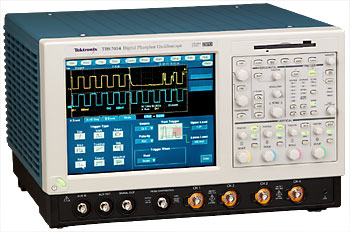

L'oscilloscope numérique DPO Tektronix TDS7254B offre 4 canaux à 2,5 GHz de bande passante et un taux d'échantillonnage maximal de 20 Gs/s. Avec une profondeur mémoire de 1 Mo à 64 Mo (en option), une résolution temporelle de 50 ps et un taux de capture de >400 000 formes d'onde/s grâce à la technologie DPX®, il garantit une précision optimale. Il comprend un écran TFT couleur de 10,4″, un temps de montée de 130 ps, des tests de masque jusqu’à 4,25 Gb/s, une interface TekConnect® et un contrôle à distance GP-IB.
Parfait pour les communications à haute vitesse et le diagnostic électronique, il permet des tests avancés avec une grande précision.
Testwall peut fournir l'appareil Tektronix TDS7254B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix TDS7254B.
