Tektronix

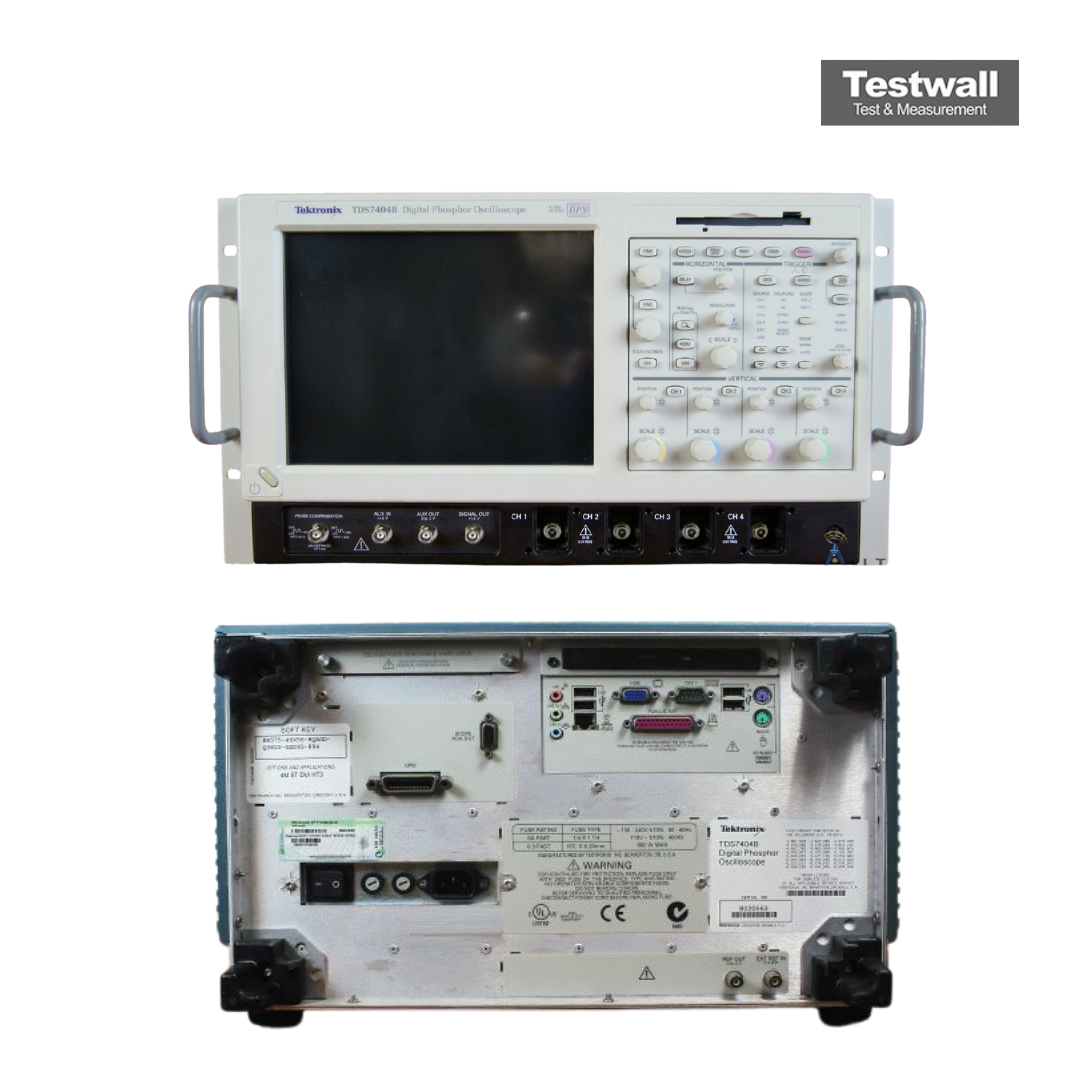

Tektronix TDS7404B
Oscilloscope, 4 GHz 4 Ch., 20 GS/s
4 GHz Largeur de bande
4 voies Nombre de voies
20 GS/s Taux d'échantillonnage maximum
jusqu'à 400 000 points Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Largeur de bande | 4 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage maximum | 20 GS/s |
| Longueur d'enregistrement | jusqu'à 400 000 points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 10 ps/div à 40 s/div |
| Impédance d'entrée | 50 Ω ou 1 MΩ |
| Affichage | Écran couleur LCD 10,4 pouces |
| Interface de connectivité | USB, GPIB, Ethernet |
Tektronix TDS7404B Options:
- TDS7404B - 1M - Acquisition Memory: 2 Msamples max, 500 ksamples/ch
- TDS7404B - 2M - Acquisition Memory: 8 Msamples max, 2 Msamples/ch
- TDS7404B - 3M - Acquisition Memory: 16 Msamples max, 4 Msamples/ch
- TDS7404B - 4M - Acquisition Memory: 32 Msamples max, 8 Msamples/ch
- TDS7404B - 1K - Mounting: K4000 Scope Cart
- TDS7404B - 1R - Mounting: Rackmount Kit
- TDS7404B - JT3 - Software: TDSJIT3 Jitter Analysis Software
- TDS7404B - J1 - Software: TDSJIT2 Jitter Analysis Software
- TDS7404B - J2 - Software: TDSDDM2 Disk Drive Analysis Software
- TDS7404B - CP2 - Software: TDSCPM2 – ANSI/ITU Telecom Pulse Compliance Testing
- TDS7404B - USB - Software: TDSUSBS – USB2.0 Compliance Test S/W Only
- TDS7404B - 51 - Probe: Add (1) P7240 4 GHz Active Probe
- TDS7404B - 52 - Probe: Add (1) P7330 3.5 GHz Differential Probe
- TDS7404B - D1 - Service: Calibration Data Report
- TDS7404B - C3 - Service: Additional 2 Years of Calibration
- TDS7404B - D3 - Service: Calibration Data Report for Option C3
- TDS7404B - R3 - Service: Additional 2 Years of Repair
- TDS7404B - SM - Additional: Serial Comm Mask Testing
- TDS7404B - ST - Additional: Serial Pattern Trigger
- TDS7404B - USF - Additional: USB Test Fixture
- TDS7404B - A1 - Power Cord: Universal European power cord (220 V, 50 Hz)
- TDS7404B - A2 - Power Cord: UK power cord (240 V, 50 Hz)
- TDS7404B - A3 - Power Cord: Australia power cord (240 V, 50 Hz)
- TDS7404B - A5 - Power Cord: Switzerland power cord (220 V, 50 Hz)
- TDS7404B - A99 - Power Cord: No power cord
- TDS7404B - AC - Power Cord: China power cord
| Model | TDS7404B |
|---|
Le Tektronix TDS7404B est un oscilloscope à 4 canaux avec une bande passante de 4 GHz, un temps de montée de 72 ps et un échantillonnage de 10 GS/s. Il offre plus de 400 000 formes d’onde/s grâce à la technologie DPX® et jusqu’à 2 Mo de mémoire d’enregistrement.
Avec déclenchement avancé, fenêtres personnalisées MyScope®, OpenChoice® en réseau, et un affichage XGA, il est idéal pour la validation et le débogage de systèmes complexes.
Testwall peut fournir le Tektronix TDS7404B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments fiables et performants. Contactez-nous pour la calibration ou la réparation du Tektronix TDS7404B.
