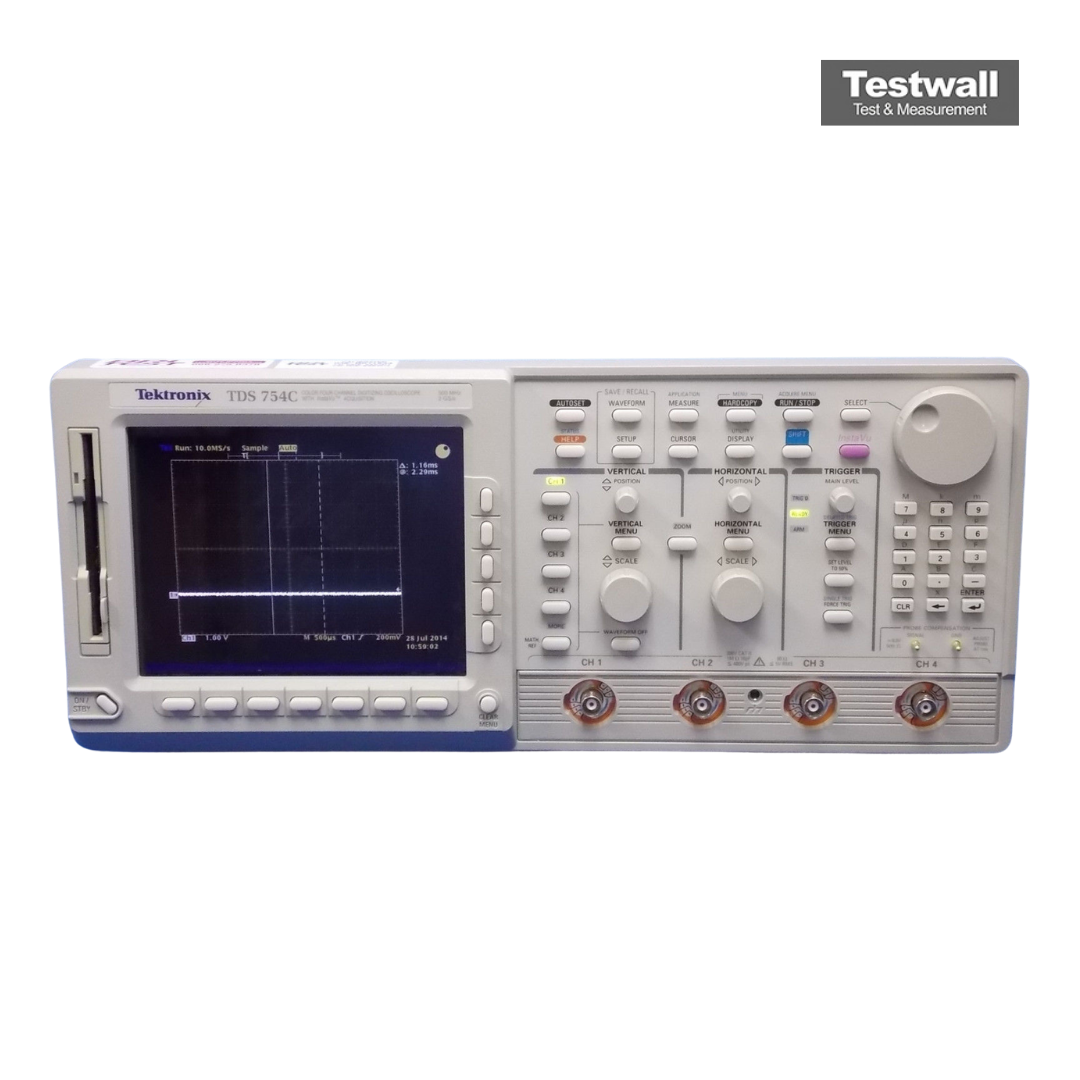

Tektronix TDS754C
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 2 GS/s |
| Longueur d'enregistrement | 50 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 500 ps/div à 10 s/div |
| Interface de communication | GPIB, RS-232, Centronics |
| Écran | Écran couleur LCD |
| Fonctions de mesure automatique | Plus de 20 mesures automatiques disponibles |
Tektronix TDS754C Options:
- TDS754C - Opt. 05 - Add video trigger (NTSC, PAL, HDTV, FlexFormat™)
- TDS754C - Opt. 1M - Add 130 K/channel memory length (500 K max on TDS 754C)
- TDS754C - Opt. 2M - Add 2M/channel memory length (8 M max on TDS 784C, TDS 754C, TDS 540C); includes internal hard disk drive
- TDS754C - Opt. HD - Internal 170 MB hard disk drive
- TDS754C - Opt. 2C - Communication Signal Analyzer: includes comm triggers and communication mask testing
- TDS754C - Opt. 3C - Short-wavelength (Fibre Channel FC133, FC266, FC513, FC1063) Optical Reference Receiver; includes P6701B and system calibration
- TDS754C - Opt. 4C - Long-wavelength (SONET/SDH OC1/STM0, OC3/STM1, OC12/STM4) Optical Reference Receiver; includes P6703B and system calibration
- TDS754C - Opt. 23 - Add 4 each P6243 active probes
- TDS754C - Opt. 4D - Delete 4 each standard probes
- TDS754C - Opt. 3I/3P - Color printer and cable (220 V/110 V)
- TDS754C - Opt. B2 - Hardcopy version of the programmer's manual (070-9876-00)
- TDS754C - Opt. L1 - Substitute French user manual (070-9872-00) for English user manual
- TDS754C - Opt. L3 - Substitute German user manual (070-9873-00) for English user manual
- TDS754C - Opt. L5 - Substitute Japanese user manual (070-9870-00) for English user manual
- TDS754C - Opt. L9 - Substitute Korean user manual (070-9871-00) for English user manual
- TDS754C - Opt. A1 - European power cord (220 V, 50 Hz)
- TDS754C - Opt. A2 - UK power cord (240 V, 50 Hz)
- TDS754C - Opt. A3 - Australian power cord (240 V, 50 Hz)
- TDS754C - Opt. A4 - North American power cord (240 V, 60 Hz)
- TDS754C - Opt. A5 - Swiss power cord (220 V, 50 Hz)
- TDS754C - Opt. 1K - Add K420 scope cart
- TDS754C - Opt. 1R - Rackmount kit
- TDS754C - Opt. C3 - Three years of Calibration Services
- TDS754C - Opt. C5 - Five years of Calibration Services
- TDS754C - Opt. D3 - Test Data (requires Opt. C3)
- TDS754C - Opt. D5 - Test Data (requires Opt. C5)
- TDS754C - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS754C |
|---|
L'oscilloscope Tektronix TDS754C offre une bande passante de 500 MHz et un taux d'échantillonnage de 2 GS/s sur quatre canaux, avec la technologie InstaVu pour capturer plus de 400 000 formes d'onde/s. Il prend en charge l’analyse FFT, l’acquisition haute résolution jusqu’à 8M points et des déclenchements avancés. Sa sensibilité de 1 mV/div et sa détection de crête de 1 ns assurent une mesure précise.
Son interface graphique en couleur et ses nombreuses icônes facilitent l’analyse de signaux complexes. Il est idéal pour le test de protocoles comme SONET/SDH et le développement numérique.
Testwall peut fournir le Tektronix TDS754C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de haute qualité. Veuillez nous contacter pour l'étalonnage ou la réparation du Tektronix TDS754C.
