Tektronix TDS754D
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 2 GS/s |
| Taux d'échantillonnage en temps équivalent | 250 GS/s |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 500 ps/div à 10 s/div |
| Affichage | Écran couleur LCD 21 cm (8,3 pouces) |
| Interface de communication | GPIB, RS-232, Centronics |
Tektronix TDS754D Options:
- TDS754D - Opt. 05 - Add video trigger (NTSC, PAL, HDTV, FlexFormat™)
- TDS754D - Opt. 1M - Add 130 K/channel memory length (500 K max)
- TDS754D - Opt. 2M - Add 2M/channel memory length (8 M max); includes internal hard disk drive
- TDS754D - Opt. 2C - Communication Signal Analyzer; includes comm triggers and communication mask testing
- TDS754D - Opt. 3C - Short-wavelength (Fibre Channel FC133, FC266, FC513, FC1063) Optical Reference Receiver; includes P6701B and system calibration
- TDS754D - Opt. 4C - Long-wavelength (SONET/SDH OC1/STM0, OC3/STM1, OC12/STM4) Optical Reference Receiver; includes P6703B and system calibration
- TDS754D - Opt. 34 - Add 1 each P6247 differential probe
- TDS754D - Opt. 35 - Add 1 each P6243 active probe
- TDS754D - Opt. 36 - Add 1 each P6139A passive probe (4 standard on TDS754D)
- TDS754D - Opt. 4D - Delete 4 each standard probes
- TDS754D - Opt. A1 - European power cord (220 V, 50 Hz)
- TDS754D - Opt. A2 - UK power cord (240 V, 50 Hz)
- TDS754D - Opt. A3 - Australian power cord (240 V, 50 Hz)
- TDS754D - Opt. A4 - North American power cord (240 V, 60 Hz)
- TDS754D - Opt. A5 - Swiss power cord (220 V, 50 Hz)
- TDS754D - Opt. 1K - Add K420 scope cart
- TDS754D - Opt. 1R - Rackmount kit
- TDS754D - Opt. L1 - Substitute French user manual for English user manual
- TDS754D - Opt. L3 - Substitute German user manual for English user manual
- TDS754D - Opt. L5 - Substitute Japanese user manual for English user manual
- TDS754D - Opt. L9 - Substitute Korean user manual for English user manual
- TDS754D - Opt. C3 - Three years of Calibration Services
- TDS754D - Opt. C5 - Five years of Calibration Services
- TDS754D - Opt. D1 - Cal Data Report
- TDS754D - Opt. D3 - Test Data (requires Opt. C3)
- TDS754D - Opt. D5 - Test Data (requires Opt. C5)
- TDS754D - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS754D |
|---|

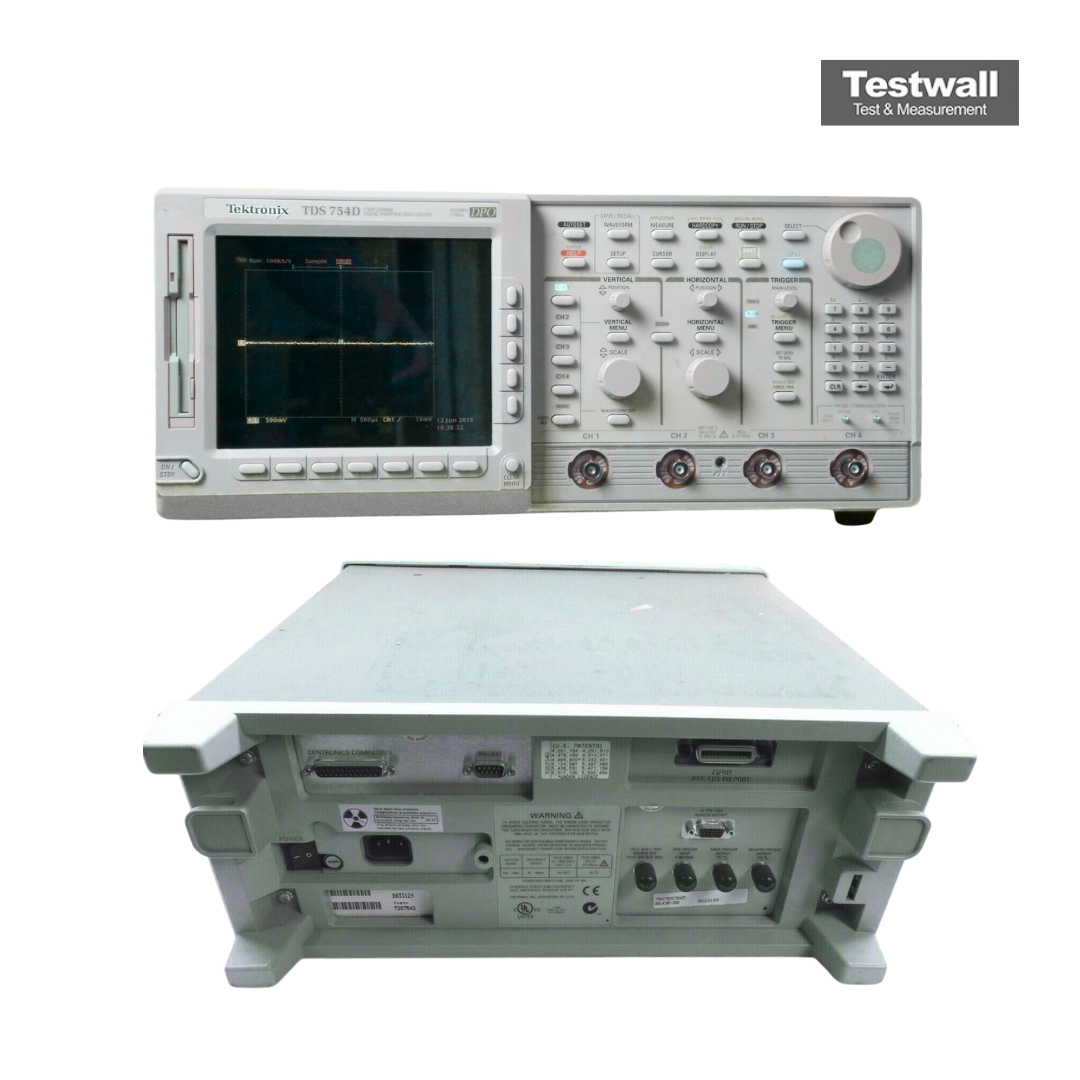

Le Tektronix TDS754D est un oscilloscope numérique à 4 canaux de 500 MHz conçu pour une capture et une analyse précises des formes d'onde. Il offre un taux d’échantillonnage élevé, un déclenchement avancé et des capacités de mesure complètes, idéal pour la validation de l'intégrité du signal.
Avec des options d'entrée polyvalentes et des outils d'analyse robustes, le TDS754D est parfait pour les tests électroniques et les environnements R&D.
Testwall peut fournir le Tektronix TDS754D d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement pour la calibration ou la réparation du Tektronix TDS754D.
