Tektronix TDS784C
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 4 GS/s |
| Taux d'échantillonnage en temps équivalent | 200 GS/s |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 10 s/div |
| Affichage | Écran couleur 10,2 cm (LCD couleur) |
| Interface de communication | GPIB, RS-232, Centronics |
Tektronix TDS784C Options:
- TDS784C - Opt. 05 - Add video trigger (NTSC, PAL, HDTV, FlexFormat™)
- TDS784C - Opt. 1M - Add 130 K/channel memory length (500 K max on TDS 784C)
- TDS784C - Opt. 2M - Add 2M/channel memory length (8 M max on TDS 784C); includes internal hard disk drive
- TDS784C - Opt. HD - Internal 170 MB hard disk drive
- TDS784C - Opt. 2C - Communication Signal Analyzer; includes comm triggers and communication mask testing
- TDS784C - Opt. 3C - Short-wavelength (Fibre Channel FC133, FC266, FC513, FC1063) Optical Reference Receiver; includes P6701B and system calibration
- TDS784C - Opt. 4C - Long-wavelength (SONET/SDH OC1/STM0, OC3/STM1, OC12/STM4) Optical Reference Receiver; includes P6703B and system calibration
- TDS784C - Opt. 24 - Add 4 each P6139A passive probes
- TDS784C - Opt. 26 - Add 4 each P6245 active probes
- TDS784C - Opt. 1K - Add K420 scope cart
- TDS784C - Opt. 1R - Rackmount kit
- TDS784C - Opt. A1 - European power cord (220 V, 50 Hz)
- TDS784C - Opt. A2 - UK power cord (240 V, 50 Hz)
- TDS784C - Opt. A3 - Australian power cord (240 V, 50 Hz)
- TDS784C - Opt. A4 - North American power cord (240 V, 60 Hz)
- TDS784C - Opt. A5 - Swiss power cord (220 V, 50 Hz)
- TDS784C - Opt. B2 - Hardcopy version of the programmer's manual (070-9876-00)
- TDS784C - Opt. L1 - Substitute French user manual (070-9872-00) for English user manual
- TDS784C - Opt. L3 - Substitute German user manual (070-9873-00) for English user manual
- TDS784C - Opt. L5 - Substitute Japanese user manual (070-9870-00) for English user manual
- TDS784C - Opt. L9 - Substitute Korean user manual (070-9871-00) for English user manual
- TDS784C - Opt. 3I/3P - Color printer and cable (220 V/110 V)
- TDS784C - Opt. C3 - Three years of Calibration Services
- TDS784C - Opt. C5 - Five years of Calibration Services
- TDS784C - Opt. D3 - Test Data (requires Opt. C3)
- TDS784C - Opt. D5 - Test Data (requires Opt. C5)
- TDS784C - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS784C |
|---|

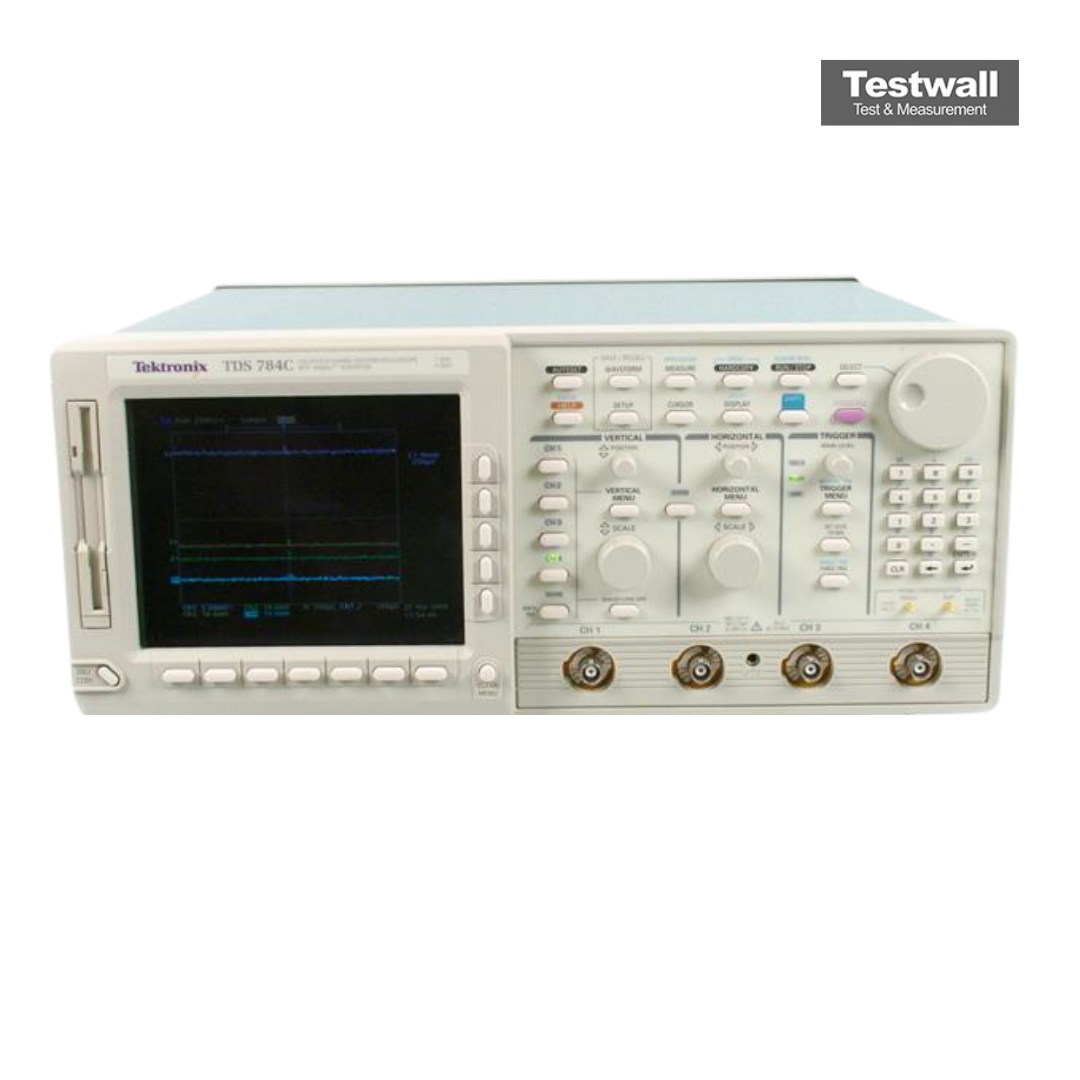

Le Tektronix TDS784C est un oscilloscope numérique haute performance offrant une bande passante de 1 GHz, 4 canaux, un taux d'échantillonnage de 4 GS/s, avec une longueur d'enregistrement de 50 kPts, un écran couleur et jusqu'à 400 000 formes d'onde par seconde grâce à l’acquisition InstaVu™. Il prend en charge le déclenchement avancé, les mesures automatiques, la FFT, les histogrammes et une analyse complète des signaux de communication, y compris SONET/SDH et Fibre Channel.
Idéal pour la conception électronique avancée, le débogage et la R&D, il offre une précision verticale de 1 %, jusqu'à 13 bits de résolution avec Hi-res, une détection de crête de 1 ns, et un stockage via disquette ou disque dur. Il est équipé d'une programmabilité GPIB.
Testwall peut fournir l’oscilloscope Tektronix TDS784C d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix TDS784C.
