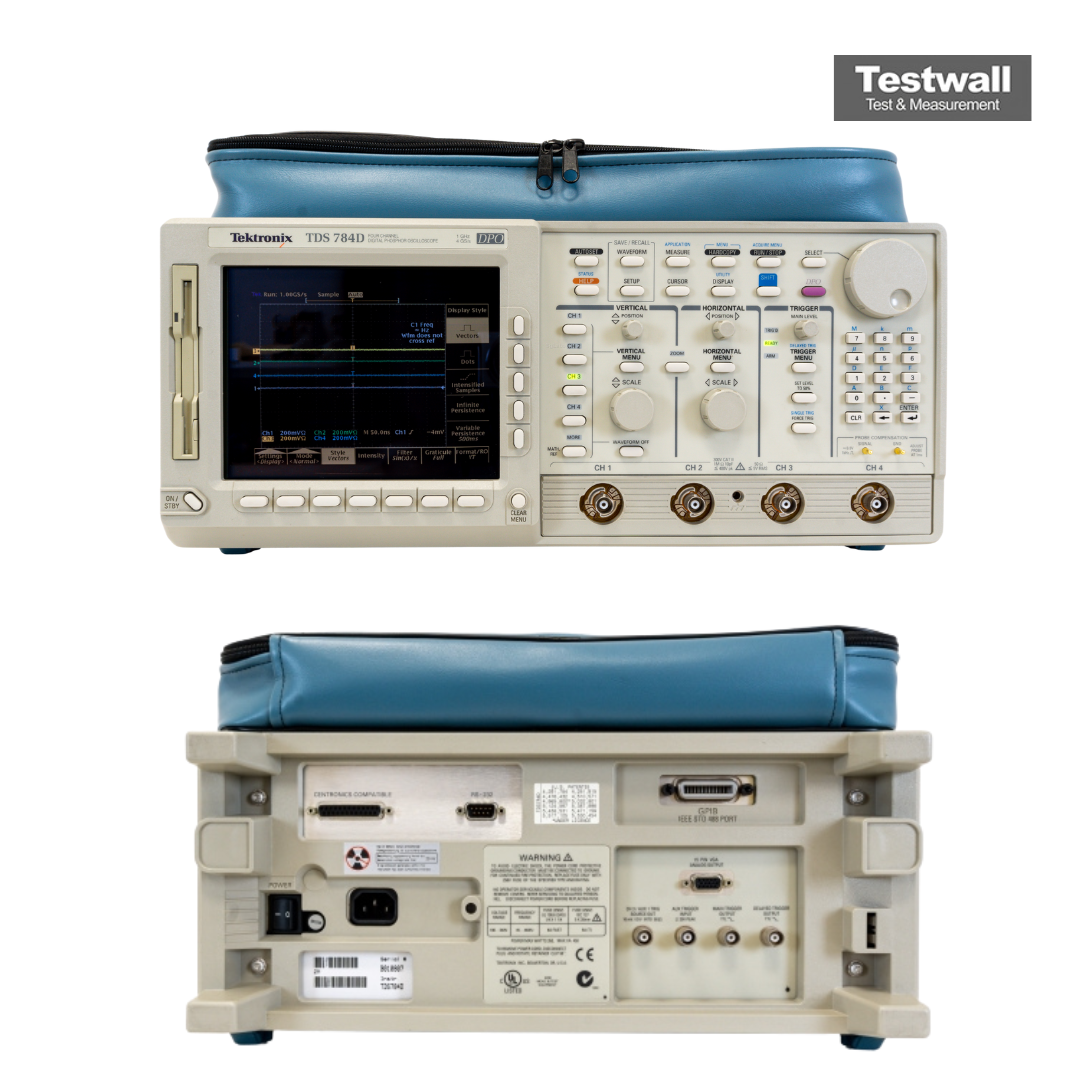

Tektronix TDS784D
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 4 GS/s |
| Taux d'échantillonnage en temps équivalent | 200 GS/s |
| Longueur d'enregistrement | jusqu'à 500 000 points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 10 s/div |
| Écran | Écran couleur LCD 21 cm (8,3 pouces) |
| Interface de communication | GPIB, RS-232, Centronics |
Tektronix TDS784D Options:
- TDS784D - Opt. 05 - Add video trigger (NTSC, PAL, HDTV, FlexFormat™)
- TDS784D - Opt. 1M - Add 130 K/channel memory length (500 K max)
- TDS784D - Opt. 2M - Add 2 M/channel memory length (8 M max); includes internal hard disk drive
- TDS784D - Opt. 2C - Communication Signal Analyzer; includes comm triggers and communication mask testing
- TDS784D - Opt. 3C - Short-wavelength (Fibre Channel FC133, FC266, FC513, FC1063) Optical Reference Receiver; includes P6701B and system calibration
- TDS784D - Opt. 4C - Long-wavelength (SONET/SDH OC1/STM0, OC3/STM1, OC12/STM4) Optical Reference Receiver; includes P6703B and system calibration
- TDS784D - Opt. 33 - Add 1 each P6158 low capacitance probe
- TDS784D - Opt. 34 - Add 1 each P6247 differential probe
- TDS784D - Opt. 36 - Add 1 each P6139A passive probe
- TDS784D - Opt. 37 - Add 1 each P6245 active probe
- TDS784D - Opt. 1K - Add K420 scope cart
- TDS784D - Opt. 1R - Rackmount kit
- TDS784D - Opt. A1 - European power cord (220 V, 50 Hz)
- TDS784D - Opt. A2 - UK power cord (240 V, 50 Hz)
- TDS784D - Opt. A3 - Australian power cord (240 V, 50 Hz)
- TDS784D - Opt. A4 - North American power cord (240 V, 60 Hz)
- TDS784D - Opt. A5 - Swiss power cord (220 V, 50 Hz)
- TDS784D - Opt. L1 - Substitute French user manual for English user manual
- TDS784D - Opt. L3 - Substitute German user manual for English user manual
- TDS784D - Opt. L5 - Substitute Japanese user manual for English user manual
- TDS784D - Opt. L9 - Substitute Korean user manual for English user manual
- TDS784D - Opt. C3 - Three years of Calibration Services
- TDS784D - Opt. D1 - Cal Data Report
- TDS784D - Opt. D3 - Test Data (requires Opt. C3)
| Model | TDS784D |
|---|
L'oscilloscope numérique à phosphore Tektronix TDS784D offre une bande passante de 1 GHz et un taux d'échantillonnage jusqu'à 4 GS/s, capturant 200 000 formes d'onde par seconde sur 4 canaux. Avec une précision verticale de 1 %, une détection de crête de 1 ns et une résolution de 8 bits (extensible à 13 bits), il révèle les comportements de signal complexes. La longueur d'enregistrement atteint 8 M points, avec déclenchement avancé, analyse FFT et statistiques d'histogramme.
Conçu pour une utilisation intuitive, le TDS784D propose une interface graphique avec plus de 200 icônes, un moniteur couleur et une aide en ligne. Son déclenchement flexible capte des signaux numériques et vidéo complexes, avec support pour les normes de communication comme AMI, NRZ et Ethernet.
Testwall peut fournir l'appareil Tektronix TDS784D d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin d'une réparation ou calibration du Tektronix TDS784D.
