Tektronix

Tektronix THDP0100

High-voltage Differential Probe
100 MHz Bande passante
±750 V (DC + pic AC) Tension différentielle maximale
±1500 V (DC + pic AC) Tension maximale du mode commun
100X / 1000X Rapport d'atténuation
4 mΩ, 7 pF (chaque entrée à la masse) Impédance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 100 MHz
Tension différentielle maximale ±750 V (DC + pic AC)
Tension maximale du mode commun ±1500 V (DC + pic AC)
Rapport d'atténuation 100X / 1000X
Impédance d'entrée 4 mΩ, 7 pF (chaque entrée à la masse)
Taux de réjection du mode commun (CMRR) ≥ 80 dB à 60 Hz
Temps de montée 3,5 ns
Connecteur de sortie TekProbe BNC Interface
Plage de température de fonctionnement 0°C à +50°C
Catégorie de sécurité CAT III 1 000 V, CAT IV 600 V
Tektronix THDP0100 Options:
  • THDP0100 - C3 - Calibration Service 3 Years
  • THDP0100 - C5 - Calibration Service 5 Years
  • THDP0100 - D1 - Calibration Data Report
  • THDP0100 - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • THDP0100 - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • THDP0100 - R3 - Repair Service 3 Years (including warranty)
  • THDP0100 - R5 - Repair Service 5 Years (including warranty)
  • THDP0100 - SILV200 - Standard warranty extended to 5 years
Formulaire d'étalonnage Tektronix THDP0100

Formulaire de réparation Tektronix THDP0100
Maximum file size: 40MB

La sonde différentielle haute tension Tektronix THDP0100 offre une plage différentielle de ±6000 V avec une bande passante de 100 MHz et un taux de montée de 2500 V/ns. Elle dispose d'une atténuation commutable 100X/1000X et d'une limite de bande passante, avec des certifications de sécurité CAT I 2300 V et CAT III 1000 V.

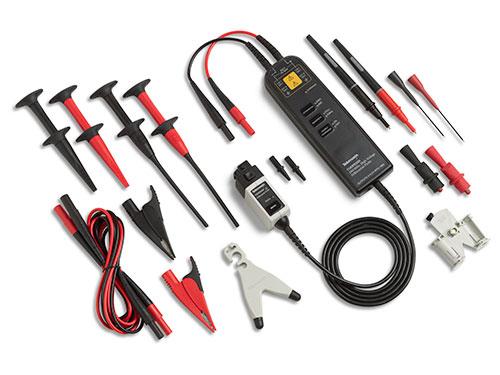

Équipée de plusieurs embouts et clips, la THDP0100 dispose d'indicateurs de dépassement visuels et sonores, idéale pour les mesures haute tension sans adaptateur TPA-BNC.

Testwall peut fournir la Tektronix THDP0100 d'occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'un étalonnage ou d'une réparation de la Tektronix THDP0100.
