Tektronix

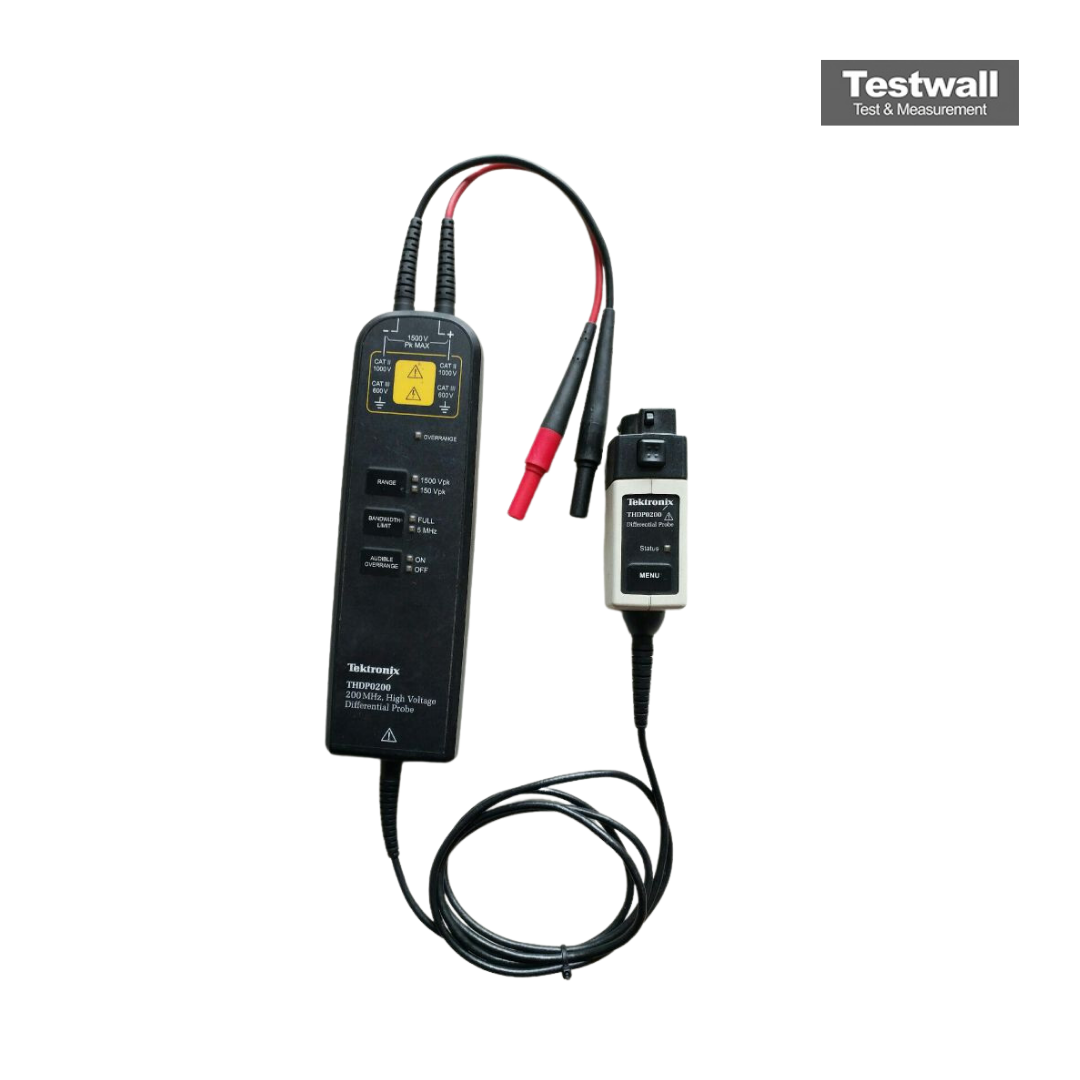

Tektronix THDP0200

Hochspannungsdifferentialsonde, 200 MHz +/- 1500 V, 50x / 500X
200 MHz Bande passante
±1500 V (CAT III) Tension différentielle maximale
±1500 V rms (CAT III) Tension maximale du mode commun
10X / 100X Rapport d'atténuation
4 mΩ, 7 pF (chaque entrée à la masse) Impédance d'entrée
Attribut Valeur
Bande passante 200 MHz
Tension différentielle maximale ±1500 V (CAT III)
Tension maximale du mode commun ±1500 V rms (CAT III)
Rapport d'atténuation 10X / 100X
Impédance d'entrée 4 mΩ, 7 pF (chaque entrée à la masse)
Plage dynamique ±700 V (10X), ±7000 V (100X)
Temps de montée 1,75 ns
Taux de réjection du mode commun (CMRR) ≥ 80 dB à 60 Hz
Alimentation Alimenté via l'interface de la sonde d'oscilloscope (aucune alimentation externe requise)
Catégorie de sécurité CAT III 1500 V, CAT IV 600 V
Formulaire d'étalonnage Tektronix THDP0200

Formulaire de réparation Tektronix THDP0200
Maximum file size: 40MB

La sonde différentielle active Tektronix THDP0200 mesure des tensions différentielles jusqu’à ±1500 V avec une bande passante de 200 MHz et un taux de montée de 275 V/ns, idéale pour les applications haute tension comme les variateurs IGBT.

Grâce à l’interface TekVPI®, à l’atténuation et limite de bande passante commutables, et à l’intégration du menu à l’oscilloscope, la THDP0200 assure sécurité et précision.

Testwall peut fournir la Tektronix THDP0200 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments fiables et performants. Contactez-nous pour la calibration ou la réparation de la Tektronix THDP0200.
