Tektronix

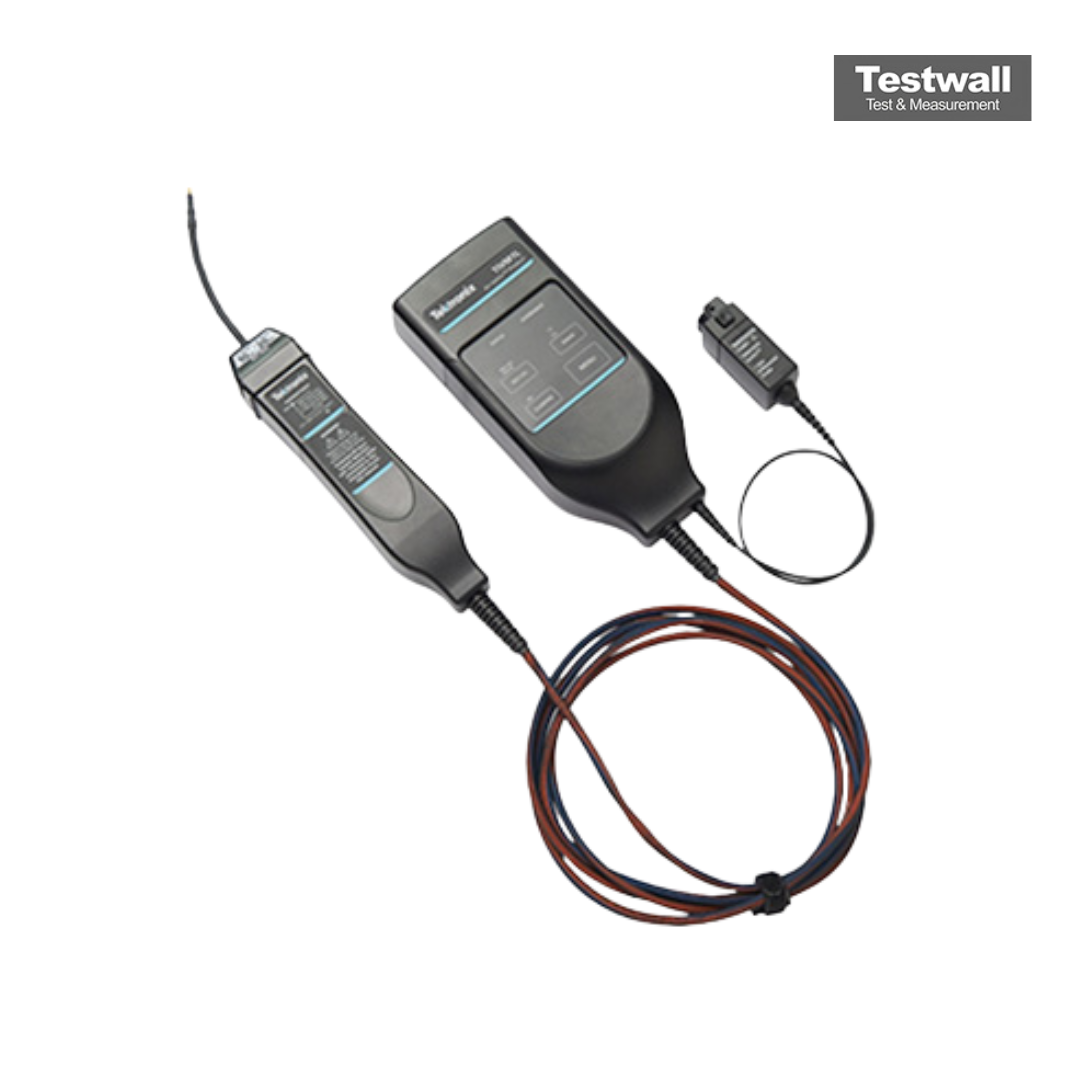

Tektronix TIVM1

IsoVu Isolated Probe, 1 GHz Medium Voltage
DC à 1 GHz Bande passante
≤350 ps Temps de montée
Sonde différentielle optiquement isolée (IsoVu) Type de sonde
±1 V à ±50 V (selon la pointe) Plage dynamique
Mode commun de crête de 2 kV (CAT I) Tension d'entrée maximale
Demander la fiche technique
Attribut Valeur
Bande passante DC à 1 GHz
Temps de montée ≤350 ps
Type de sonde Sonde différentielle optiquement isolée (IsoVu)
Plage dynamique ±1 V à ±50 V (selon la pointe)
Tension d'entrée maximale Mode commun de crête de 2 kV (CAT I)
Taux de réjection du mode commun (CMRR) > 120 dB à DC ; 90 dB à 1 GHz (1X–25X Conseils)
Interface de connexion TekVPI
Oscilloscopes compatibles MDO3000, MSO/DPO4000B, MDO4000B/C, MSO/DPO5000B, DPO7000C ; MSO/DPO70000 via TCA-VPI50
Longueur du câble 3 m
Tektronix TIVM1 Options:
  • TIVM1 - L0 - English User Manual
  • TIVM1 - L1 - French User Manual
  • TIVM1 - L2 - Italian User Manual
  • TIVM1 - L3 - German User Manual
  • TIVM1 - L4 - Spanish User Manual
  • TIVM1 - L5 - Japanese User Manual
  • TIVM1 - L6 - Portuguese User Manual
  • TIVM1 - L7 - Simplified Chinese User Manual
  • TIVM1 - L8 - Traditional Chinese User Manual
  • TIVM1 - L9 - Korean User Manual
  • TIVM1 - L10 - Russian User Manual
  • TIVM1 - A0 - US Plug, 115 V, 60 Hz
  • TIVM1 - A1 - Euro Plug, 220V, 50 Hz
  • TIVM1 - A2 - UK Plug, 240V, 50 Hz
  • TIVM1 - A3 - Australian Plug, 240V, 50 Hz
  • TIVM1 - A6 - Japanese Plug, 100V, 110/120 Volt, 60 Hz
Formulaire d'étalonnage Tektronix TIVM1

Formulaire de réparation Tektronix TIVM1
Maximum file size: 40MB

Le Tektronix TIVM1 IsoVu® permet des mesures différentielles précises à large bande passante jusqu’à ±50 Vpk avec un rejet en mode commun de 120 dB à 100 MHz, une bande passante de 1 GHz et une isolation jusqu’à 60 kV.

Conçu pour les applications GaN, SiC, IGBT – utilise une isolation optique, des têtes capteurs laser et une sonde distante via TekVPI ou adaptateur TCA-VPI50.

Testwall peut fournir le Tektronix TIVM1 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation fiable. Contactez-nous pour la réparation ou la calibration du Tektronix TIVM1.
