Tektronix

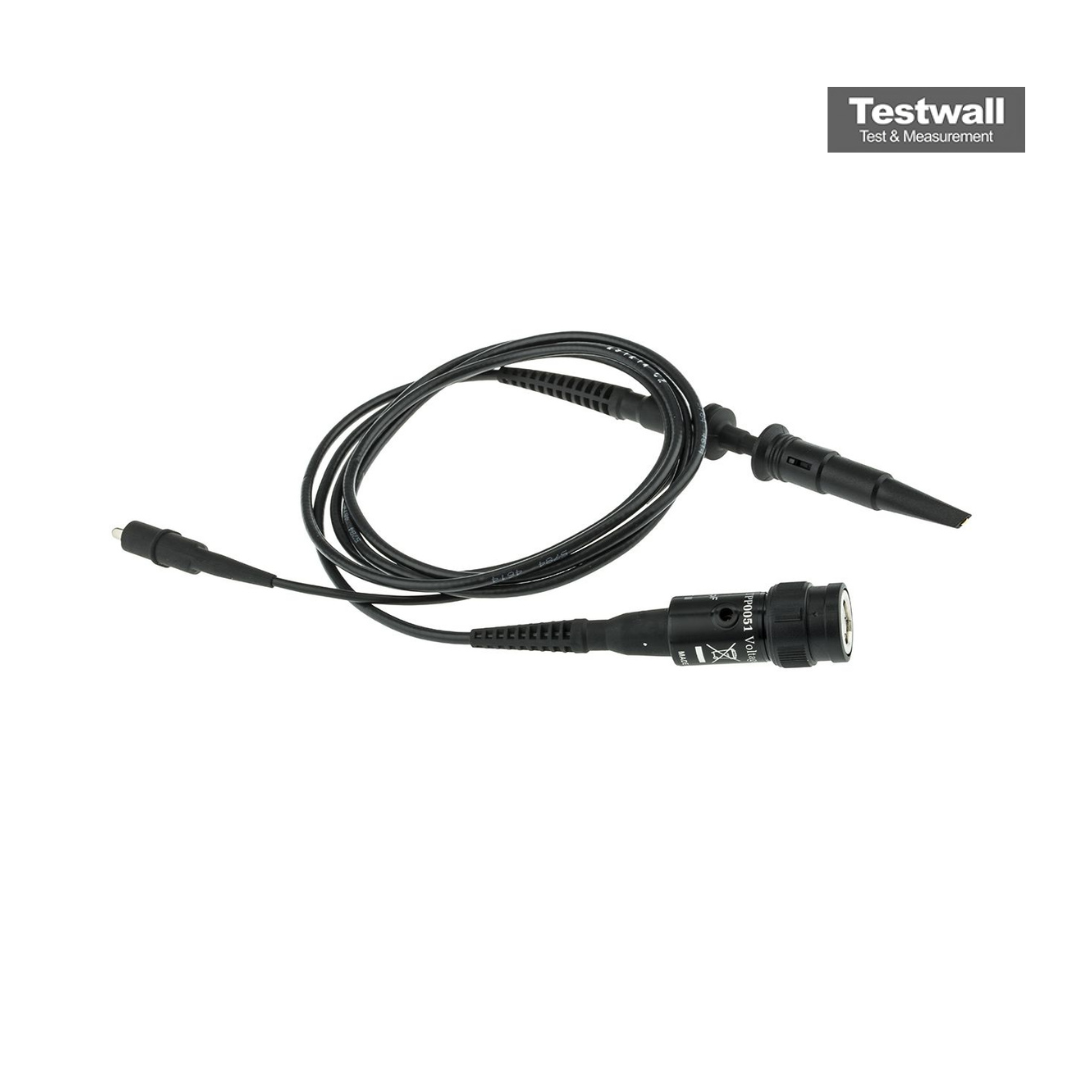

Tektronix TPP0051

Passive Voltage Probe, 50 MHz
50 MHz Bande passante
10X Rapport d'atténuation
10 mΩ Résistance d'entrée
11,9 pF Capacité d'entrée
300 V rms CAT II Tension d'entrée maximale
Demander la fiche technique
Attribut Valeur
Bande passante 50 MHz
Rapport d'atténuation 10X
Résistance d'entrée 10 mΩ
Capacité d'entrée 11,9 pF
Tension d'entrée maximale 300 V rms CAT II
Temps de montée 7 ns
Longueur du câble 1,2 m (4 pi)
Type de connecteur BNC
Oscilloscopes compatibles Tektronix TBS1000, TDS1000/2000 Série
Plage de compensation 15 pF à 25 pF

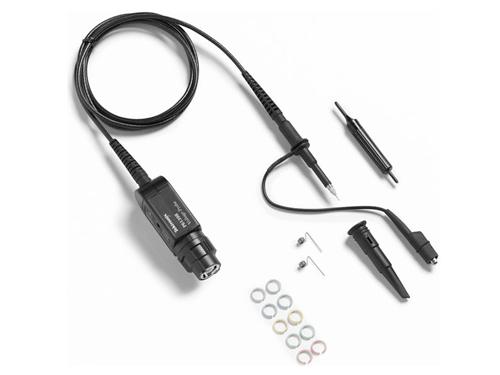

Tektronix TPP0051 Options:
  • TPP0051 - 013-0363-xx - Micro hook tip
  • TPP0051 - 013-0366-xx - Universal IC cap
  • TPP0051 - 013-0367-xx - BNC-to-probe tip adapter, unterminated
  • TPP0051 - 016-2016-xx - PCB-to-probe tip adapter, 10-pack
  • TPP0051 - 016-2034-xx - Short ground spring, 2 each
  • TPP0051 - 020-3045-xx - Wire, 32 AWG spool
  • TPP0051 - 131-8831-xx - Compact probe-tip chassis mount
  • TPP0051 - 196-3198-xx - 6 in. clip-on ground lead with 0.025 in. pin receptacle
  • TPP0051 - 196-3512-xx - 12 in. alligator ground
  • TPP0051 - 206-0569-xx - MicroCKT test tip
Formulaire d'étalonnage Tektronix TPP0051

Formulaire de réparation Tektronix TPP0051
Maximum file size: 40MB

Le Tektronix TPP0051 est une sonde de tension passive de 50 MHz conçue pour les oscilloscopes BNC avec entrées 1MΩ/20pF. Avec une atténuation de 10X, un câble de 1,3 m, une résistance d'entrée de 10MΩ et une capacité d'entrée inférieure à 12pF, elle garantit une mesure précise avec un temps de montée inférieur à 7ns. Tension maximale de 300Vrms (CAT II) conforme aux normes UL61010-031 et IEC.

Elle offre une compensation de 15pF à 25pF et fonctionne entre 10°C et 55°C, idéale pour les mesures de tension générales.

Testwall peut fournir le Tektronix TPP0051 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix TPP0051.
