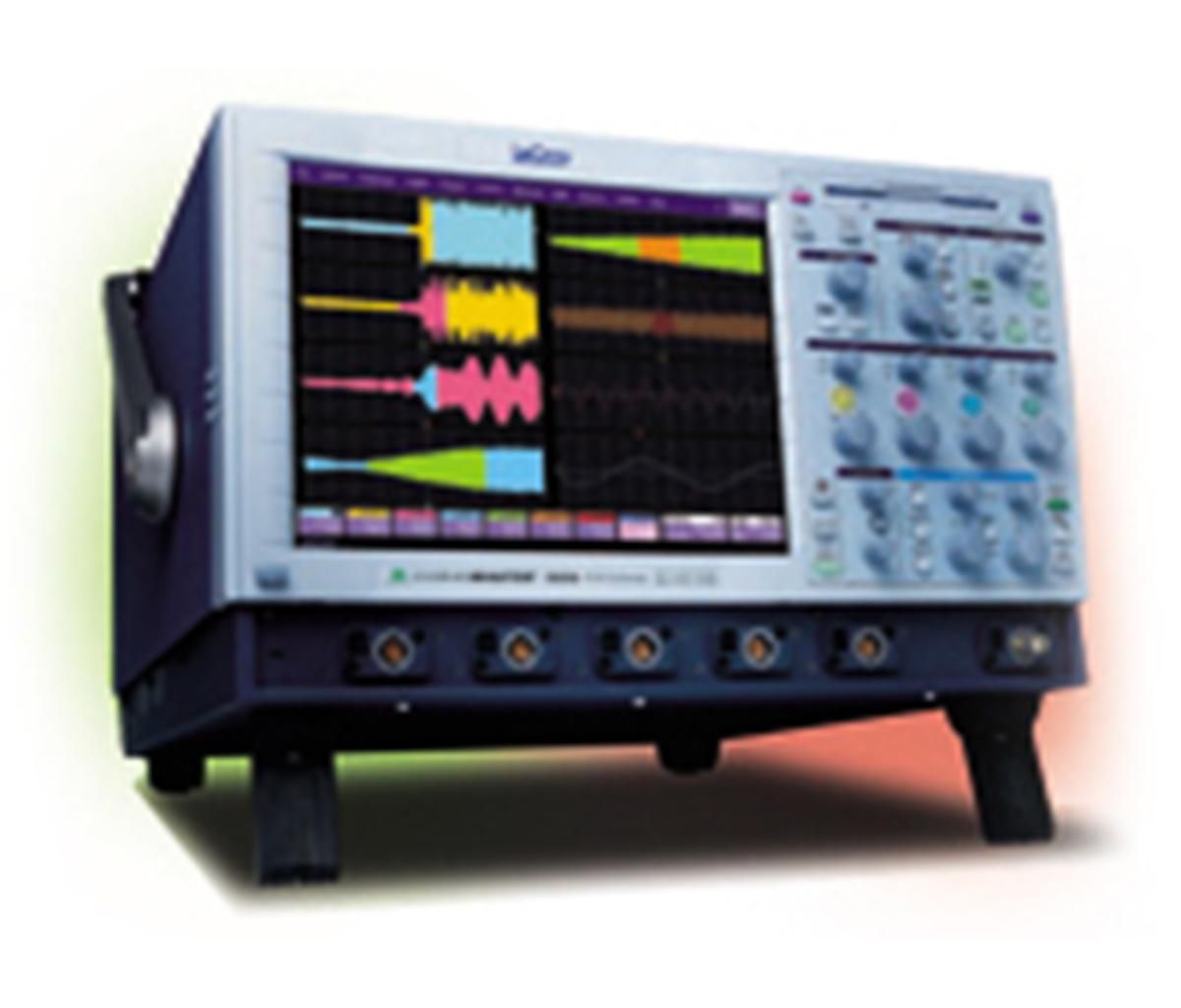

Teledyne LeCroy 8600A
4 Ch 6 GHz Digital Oscilloscope
6 GHz Largeur de bande passante
20 GS/s Taux d'échantillonnage
4 voies Nombre de voies
256 Mpts/voie Mémoire d'acquisition
8 bits (12 bits en mode haute résolution) Résolution verticale
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 6 GHz |
| Taux d'échantillonnage | 20 GS/s |
| Nombre de voies | 4 voies |
| Mémoire d'acquisition | 256 Mpts/voie |
| Résolution verticale | 8 bits (12 bits en mode haute résolution) |
| Sensibilité d'entrée | 1 mV/div à 1 V/div |
| Impédance d'entrée | 50 Ω / 1 MΩ |
| Base de temps | 20 ps/div à 1000 s/div |
| Affichage | Écran tactile LCD 15,3 pouces HD |
| Interface de connectivité | USB, Ethernet, GPIB (en option) |
Teledyne LeCroy 8600A Options:
- 8600A - WM-M - Memory Option: 16M/8M (2 Ch/4 Ch)
- 8600A - WM-VL - Memory Option: 32M/16M (2 Ch/4 Ch)
- 8600A - WM-XL - Memory Option: 48M/24M (2 Ch/4 Ch)
- 8600A - XXL - Long Memory Model: 4 Ch; 6 GHz; 10 GS/s; 50 Mpts/Ch; 20 GS/s and 100 Mpts/Ch max. using 2 or 1 Ch
- 8600A - XMATH - Advanced Math Software Package
- 8600A - XDEV - Advanced Customization Software Package
- 8600A - XWEB - Processing Web Editor Software Package for Functions and Parameters
- 8600A - XMAP - Master Analysis Package (Includes JTA2, XMATH, XDEV)
- 8600A - DFP2 - Digital Filter Software Package
- 8600A - JTA2 - Jitter and Timing Analysis Software Package
- 8600A - LECROYM1/ADV-1 - Advanced M1 Software Package for Jitter and Timing Measurements (1 seat)
- 8600A - LECROYM1/ADV-4 - Advanced M1 Software Package for Jitter and Timing Measurements (4 seats)
- 8600A - LECROYM1/BASIC - Basic M1 Software Package for Jitter and Timing Measurements (1 seat)
- 8600A - SDM - Serial Data Mask Software Package
- 8600A - ENET - Ethernet Test Software Package
- 8600A - USB2 - USB 2.0 Compliance Test Software Package
- 8600A - SDA-SAS - SAS I/II Solution Analysis Software Package
- 8600A - SDA-HDMI - HDMI Compliance Test Software Package
- 8600A - PMA2 - PowerMeasure Analysis Software Package
- 8600A - WM-EMC - EMC Pulse Parameter Software Package
- 8600A - SDA-8B10B - 8B/10B Decoding and Analysis Software Package
- 8600A - AORM - Advanced Optical Recording Measurement Software Package
- 8600A - DDM2 - Disk Drive Measurement Software Package
- 8600A - MS-32-DSA - 32 Digital Channel Oscilloscope Mixed Signal Option
- 8600A - GPIB-1 - IEEE-488 GPIB Control Interface
- 8600A - DMD-1 - Dual Monitor Display
- 8600A - WM-GP02 - Internal Graphics Printer
- 8600A - WM-RHD - Removable Hard Drive Package (includes USB, CD-ROM, Removable Hard Drive, and Spare Hard Drive)
- 8600A - WM-RHD-02 - Additional Removable Hard Drive
- 8600A - WM-CDRW - CD-ROM Read/Write Upgrade
- 8600A - VT75 - Video Trigger Module
- 8600A - RMA-25 - Rackmount Adapter with 25" (64 cm) Slides
- 8600A - RMA-30 - Rackmount Adapter with 30" (76 cm) Slides
| Model | 8600A |
|---|
L’oscilloscope Teledyne LeCroy WaveMaster 8600A offre une bande passante de 6 GHz, 20 GS/s par canal et une mémoire étendue de 10 Mpts. Grâce à son front‑end SiGe, il assure une haute fidélité du signal et des mises à jour ultra‑rapides via la technologie X‑Stream.
Idéal pour l’analyse avancée des signaux, le 8600A offre un traitement rapide des données, une capture mémoire profonde et des outils mathématiques complets.
Testwall peut fournir le Teledyne LeCroy 8600A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et fiable. Veuillez nous contacter si vous avez besoin d’un étalonnage ou d’une réparation du Teledyne LeCroy 8600A.
