Teledyne LeCroy

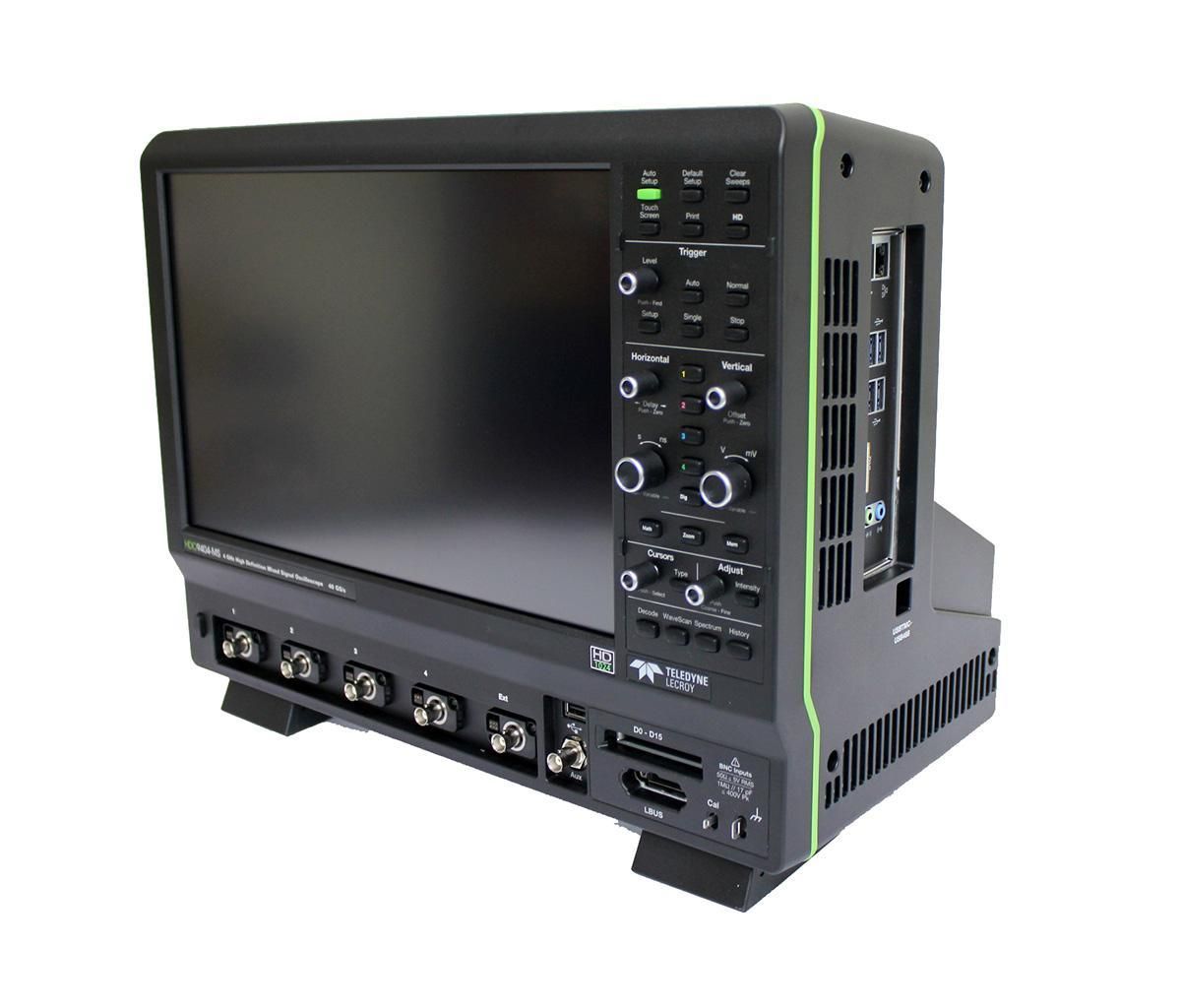

Teledyne LeCroy HDO9404-MS

4 GHz, 10-bit, 40 GS/s, 4+16 Ch, 64 Mpts/Ch HD Mixed Signal Oscilloscope w/ 15.4" WXGA Color Display
4 GHz Bande passante
4 voies Nombre de voies analogiques
16 voies logiques (MSO) Nombre de voies numériques
20 GS/s (voies individuelles), 10 GS/s (toutes voies) Taux d'échantillonnage
jusqu'à 250 Mpts/voie Mémoire d'acquisition
Attribut Valeur
Bande passante 4 GHz
Nombre de voies analogiques 4 voies
Nombre de voies numériques 16 voies logiques (MSO)
Taux d'échantillonnage 20 GS/s (voies individuelles), 10 GS/s (toutes voies)
Mémoire d'acquisition jusqu'à 250 Mpts/voie
Taille de l'écran 12,1 pouces, écran tactile haute définition (1280 x 800)
Sensibilité verticale 1 mV/div à 1 V/div
Résolution verticale 12 bits
Plage de temps de balayage 200 ps/div à 1000 s/div
Connectivité et interfaces USB, LAN (Ethernet), sortie HDMI, compatible MATLAB et LabVIEW
Teledyne LeCroy HDO9404 Options:
  • HDO9404 - HDO9K-SDAII - Serial data analysis (eye and jitter)
  • HDO9404 - HDO9K-EYEDRII - Eye Doctor II de-embedding and equalisation
  • HDO9404 - HDO9K-CBL-DE-EMBED - Cable de-embedding
  • HDO9404 - HDO9K-SDM - Serial data mask
  • HDO9404 - HDO9K-JITKIT - Clock and clock-data jitter analysis
  • HDO9404 - HDO9K-PWR - Power analysis
  • HDO9404 - HDO9K-SPECTRUM - Spectrum analyser and advanced FFT
  • HDO9404 - HDO9K-DFP2 - Digital filter package
  • HDO9404 - HDO9K-DDR3-TOOLKIT - DDR3 debug toolkit
  • HDO9404 - HDO9K-DDR2-TOOLKIT - DDR2 debug toolkit
  • HDO9404 - HDO9k-VECTORLINQ - VectorLinQ vector signal analysis
  • HDO9404 - HDO9K-XDEV - Advanced customisation
  • HDO9404 - HDO9K-EMB TD - I2C, SPI, UART/RS-232 trigger and decode bundle
  • HDO9404 - HDO9K-CAN FDBUS TD - CAN FD trigger and decode
  • HDO9404 - HDO9K-LINBUS TD - LIN trigger and decode
  • HDO9404 - HDO9K-FLEXRAYBUS TD - FlexRay trigger and decode
  • HDO9404 - HDO9K-1553 TD - MIL-STD-1553 trigger and decode
  • HDO9404 - HDO9K-USB2BUS TD - USB 2.0 trigger and decode
  • HDO9404 - HDO9K-80B-8b10b TD - 8b/10b decode and 80-bit serial trigger
  • HDO9404 - HDO9K-PCIebus D - PCIe decode
  • HDO9404 - HDO9K-DPHYbus D - MIPI D-PHY decode
  • HDO9404 - HDO9K-MPHYbus D - MIPI M-PHY decode
  • HDO9404 - HDO9K-256GB-RSSD - Removable solid-state drive
  • HDO9404 - HDO9K-8CH-SYNCH - Kit to synchronise two units as 8 channels
Formulaire d'étalonnage Teledyne LeCroy HDO9404-MS

Formulaire de réparation Teledyne LeCroy HDO9404-MS
Maximum file size: 40MB

Le Teledyne LeCroy HDO9404-MS est un oscilloscope mixte (analogique et logique) puissant offrant une bande passante de 4 GHz et 16 canaux numériques MS, conçu pour l’analyse avancée des systèmes embarqués. Doté d’un ADC haute résolution 12 bits, il garantit une intégrité et une clarté du signal exceptionnelles. Les fonctions de déclenchement avancées et de décodage exhaustif permettent aux ingénieurs de capturer et d’interpréter efficacement les interactions analogiques et numériques complexes, tandis que l’acquisition rapide avec longue mémoire assure qu’aucun détail critique n’est perdu.

Avec des outils logiciels intégrés, le HDO9404-MS prend en charge une analyse minutieuse du timing et de la logique ; c’est idéal pour le débogage et la validation dans des conceptions embarquées combinant signaux analogiques et vérification au niveau logique.

Testwall peut fournir le Teledyne LeCroy HDO9404-MS usagé, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments hautes performances avec une fiabilité et une qualité de service inégalées. Merci de nous contacter directement si vous avez besoin de calibration ou de réparation du Teledyne LeCroy HDO9404-MS.
