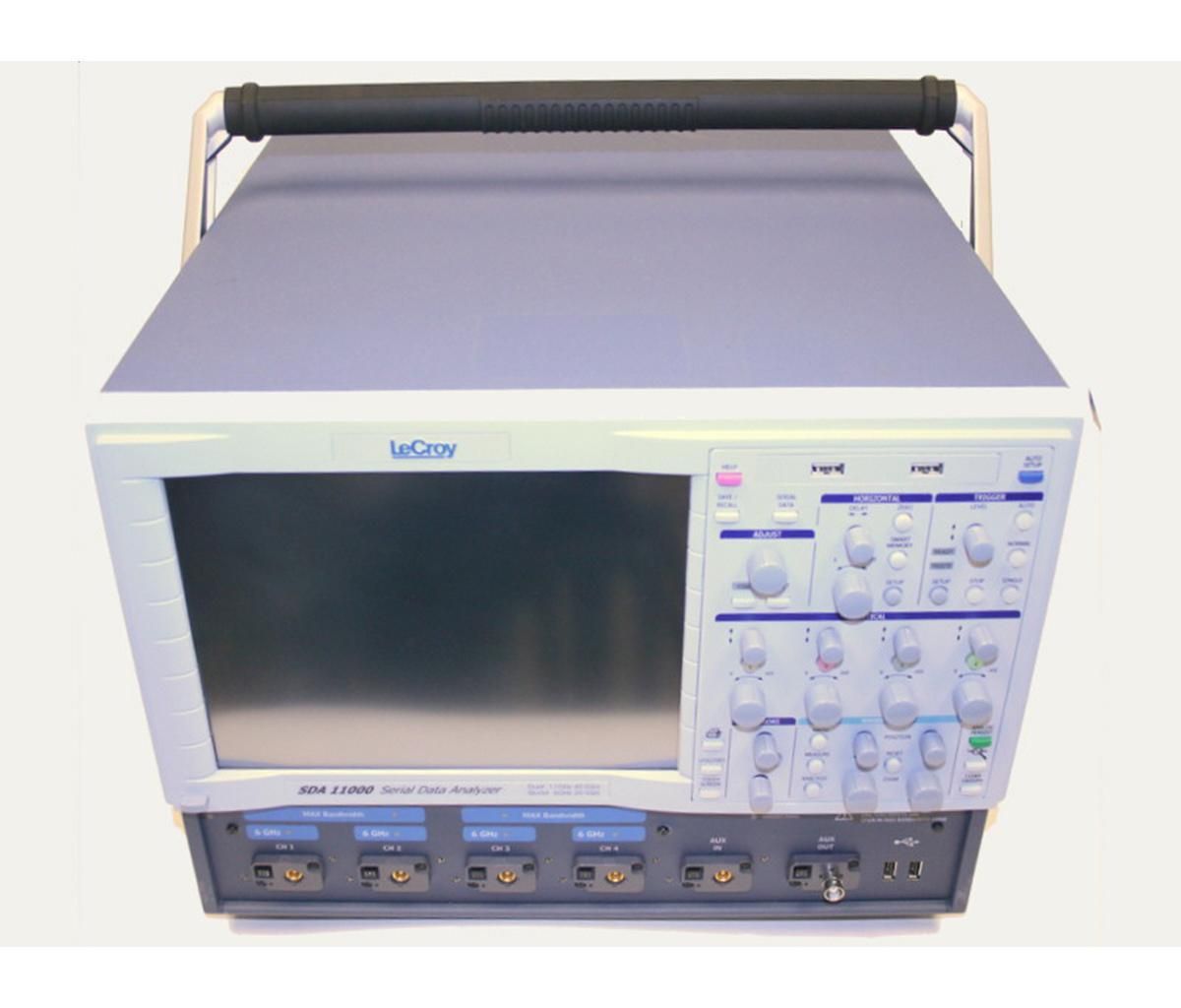

Teledyne LeCroy SDA-11000
| Attribut | Valeur |
|---|---|
| Largeur de bande | 11 GHz |
| Taux d'échantillonnage | 40 GS/s |
| Nombre de voies | 4 voies |
| Mémoire d'acquisition | 100 Mpts/voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 1 ps/div à 1000 s/div |
| Gigue (Jitter Floor) | 200 fs RMS |
| Débit de données maximal analysé | jusqu'à 10 Gb/s |
| Interface utilisateur | Écran tactile couleur, logiciel d'analyse SDA intégré |
Teledyne LeCroy SDA-11000 Options:
- SDA-11000 SDA - ASDA-J - Advanced Serial Data Analysis package (edge-to-edge jitter, clock jitter, filtered jitter, effective and MJSQ jitter, ISI plot, N-cycle jitter plot, bit error rate analysis, mask violation)
- SDA-11000 SDA - XMATH - Advanced Math Package (additional math traces, parameter math, histograms up to 2 billion events, trend datalog up to 20,000 events, FFT on up to 25 Mpts)
- SDA-11000 SDA - JTA2 - Jitter and Timing Analysis Package (jitter and timing parameters with track graphs, persistence histogram)
- SDA-11000 SDA - XDEV - Advanced Customization Package (create custom measurement parameters or math functions using VBScript, Excel, MATLAB, Mathcad; CustomDSO)
- SDA-11000 SDA - XWEB - Processing Web Option (graphical math function and parameter measurement setup)
- SDA-11000 SDA - -XL - Extended Memory Option (XL memory upgrade)
| Model | SDA-11000 SDA |
|---|
Le Teledyne LeCroy SDA 11000 est un analyseur de données série haute performance offrant une bande passante analogique de 11 GHz et une capture en temps réel. Il dispose d’un taux d’échantillonnage de 40 GS/s et d’une profondeur de mémoire allant jusqu’à 100 Mpts/canal, permettant une mesure précise des signaux haute vitesse. Grâce aux outils intégrés de diagrammes d’œil, d’analyse de gigue et de décodage de protocole, il offre aux ingénieurs des capacités de diagnostic puissantes pour valider les liaisons série.
Idéal pour analyser les liaisons série jusqu’à 10 Gb/s, le SDA 11000 propose une vision approfondie au niveau du protocole et un débogage rapide des interconnexions haute vitesse. Son ensemble complet d’outils garantit une vérification fiable des performances dans des environnements de test exigeants.
Testwall peut fournir le Teledyne LeCroy SDA 11000 d’occasion, pleinement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service incomparables. Merci de nous contacter directement si vous avez besoin d’une étalonnage ou d’une réparation du Teledyne LeCroy SDA 11000.
