Yokogawa

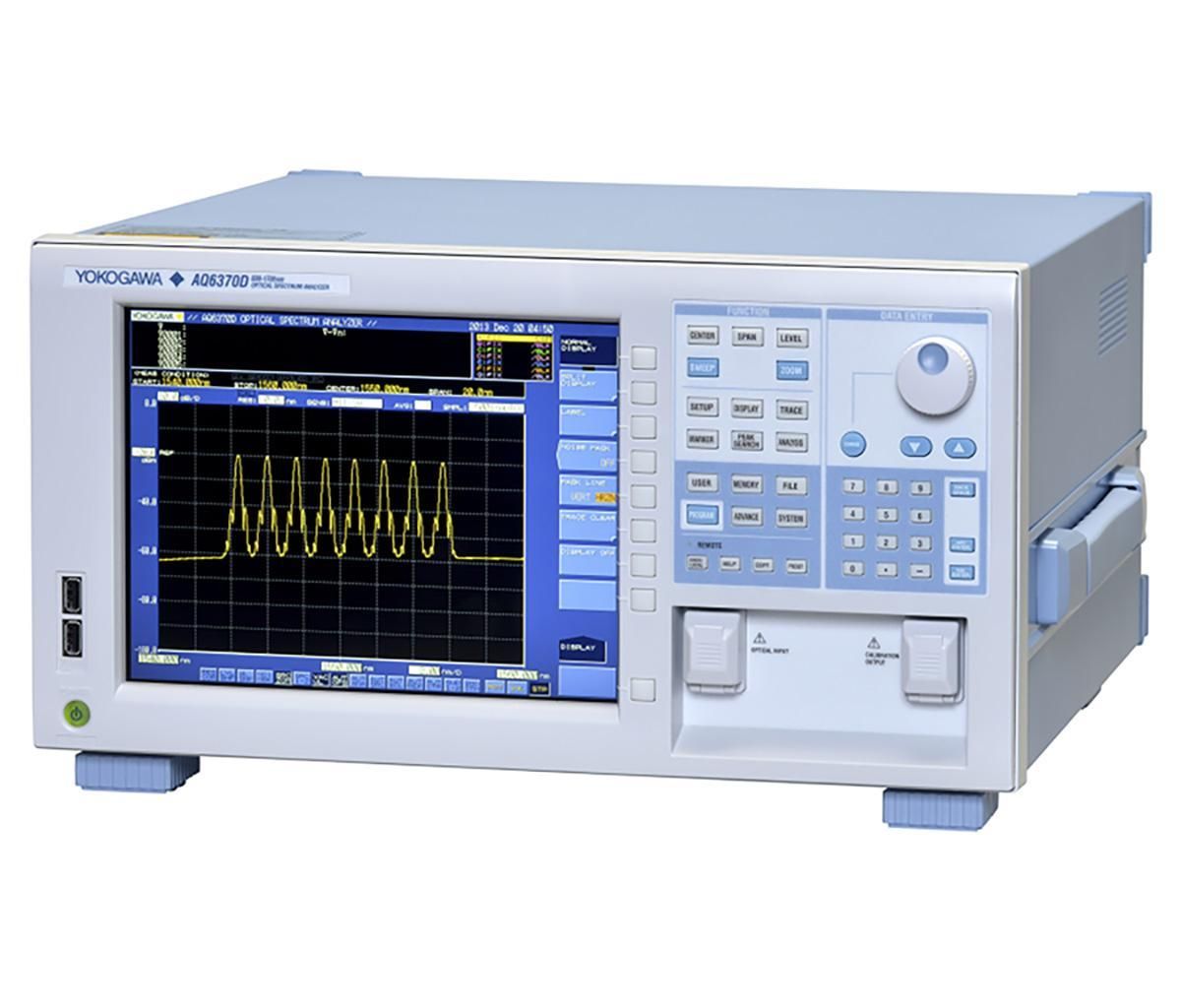

Yokogawa AQ6370D-20
Optical Spectrum Analyzer
600 nm à 1700 nm Plage de longueur d'onde
0,02 nm Résolution en longueur d'onde
±0,01 nm Précision en longueur d'onde
-90 dBm à +20 dBm Plage de niveau d'affichage
±0,4 dB Précision du niveau
| Attribut | Valeur |
|---|---|
| Plage de longueur d'onde | 600 nm à 1700 nm |
| Résolution en longueur d'onde | 0,02 nm |
| Précision en longueur d'onde | ±0,01 nm |
| Plage de niveau d'affichage | -90 dBm à +20 dBm |
| Précision du niveau | ±0,4 dB |
| Dynamique | 78 dB |
| Connecteur d'entrée | Connecteur FC/PC universel (adaptateurs SC, LC, MU disponibles) |
| Interface de communication | USB, LAN (Ethernet), GP-IB |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
| Dimensions et poids | 426 mm x 221 mm x 450 mm, environ 18 kg |
Yokogawa AQ6370D-20 Options:
- AQ6370D-20 - -L0 - Without light source
- AQ6370D-20 - -L1 - Wavelength reference source
- AQ6370D-20 - -D - Power cord, UL/CSA standard
- AQ6370D-20 - -F - Power cord, VDE standard
- AQ6370D-20 - -R - Power cord, AS standard
- AQ6370D-20 - -H - Power cord, GB standard
- AQ6370D-20 - -Q - Power cord, BS standard
- AQ6370D-20 - -N - Power cord, NBR standard
- AQ6370D-20 - /FC - AQ9447 (FC) Connector Adapter for Optical Input
- AQ6370D-20 - /SC - AQ9447 (SC) Connector Adapter for Optical Input
- AQ6370D-20 - /RFC - AQ9441 (FC) Universal Adapter for Calibration Output
- AQ6370D-20 - /RSC - AQ9441 (SC) Universal Adapter for Calibration Output
| Model | AQ6370D-20 |
|---|
The Yokogawa AQ6370D-22 is an optical spectrum analyzer, which is well-suited for both general purpose applications as well as telecommunications. The AQ6370D-22 has a unique free space input design, which enables testing of both DWDM single mode and VCSEL sourced multi-mode fibers in a single model.
Some of the major specifications of the Yokogawa AQ6370D-22 optical spectrum analyzer are:
- Wavelength range: 600 to 1700 nm
- Wavelength accuracy: /-0.01 nm (high-performance model)
- Wavelength resolution setting: 0.02 to 2 nm
- Level range: 20 to -90 dBm
- Close-in dynamic range: 78 dB typ. (peak /-1.0 nm, high-performance model)
- Emission spectrum evaluation of optical transceivers and LD modules
- OSNR measurement of WDM transmission signals
- Optical amplifier (EDFA) measurement
