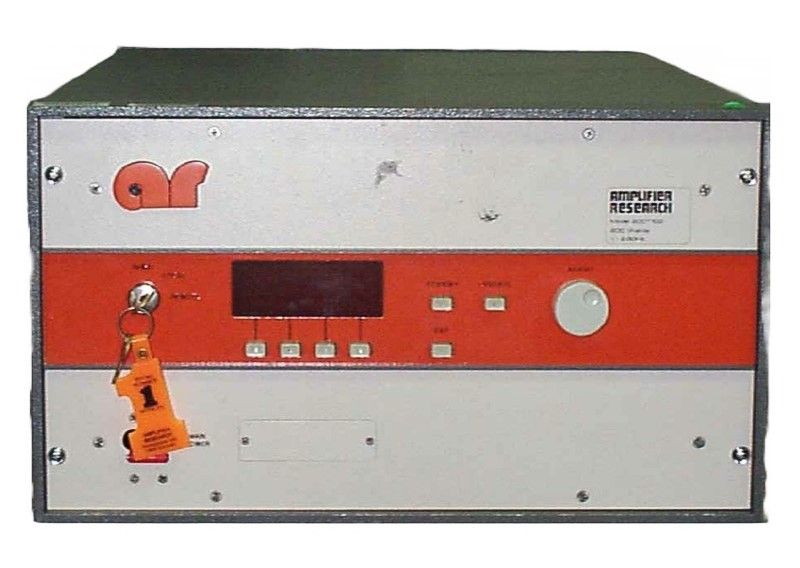

Amplifier Research 200T1G3
| Attributo | Valore |
|---|---|
| Potenza di uscita | 200 W CW |
| Intervallo di frequenza | 1 MHz - 1 GHz |
| Guadagno minimo | 50 dB |
| Impedenza di ingresso/uscita | 50 Ohm |
| Potenza di ingresso massima | 0 dBm |
| Coefficiente di onda stazionaria (VSWR) in uscita | 2,0:1 (massimo) |
| Armonica e distorsione | -10 dBc (tipico) |
| Alimentazione richiesta | 220 V CA, 50/60 Hz |
| Connettori | Tipo N (ingresso e uscita) |
| Dimensioni (L x A x P) | 482 x 132 x 559 mm |
Amplifier Research 200T1G3 Options:
- 200T1G3 - E1 - Removable outer enclosure, size 19.8 x 11.7 x 30 in. (50.3 x 29.7 x 76.2 cm); adds 14kg (30 lbs) to weight of E2
- 200T1G3 - E2 - Without outer enclosure, size 19 x 10.5 x 30 in. (48.3 x 26.7 x 76.2 cm); weight 46kg (100 lbs)
- 200T1G3 - E2S - Without outer enclosure; slides and front handles installed for rack mounting; same size as E2, adds 3kg (5 lbs) to weight of E2
- 200T1G3 - S1R - Reflected sample port on rear panel, type N female connector; forward and reflected sample port calibration data supplied on disk in Excel format at 51 points, evenly spaced over the specified frequency range
| Model | 200T1G3 |
|---|
L’Amplifier Research 200T1G3 è un amplificatore a microonde TWT a banda larga raffreddato ad aria, che fornisce almeno 200 watt di uscita su 0,8–2,8 GHz con un guadagno di 53 dB. Dispone di interfaccia IEEE-488, protezione VSWR, controllo del guadagno e monitoraggio di parametri chiave come tensione del catodo, corrente dell’elica e temperatura del cabinet. L’alimentazione modulare consente una riduzione del peso e una manutenzione semplificata.
Progettato per test e misure, test di suscettibilità RF EMC, ricerca e applicazioni di servizio, il 200T1G3 garantisce larghezza di banda istantanea e affidabile con modulazioni AM, FM e a impulsi precise.
Testwall può fornire l’Amplifier Research 200T1G3 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente se hai bisogno di calibrazione o riparazione dell’Amplifier Research 200T1G3.
