Amplifier Research 20T4G18A
| Attributo | Valore |
|---|---|
| Potenza di uscita | 20 Watt (CW) |
| Gamma di frequenza | 4 GHz – 18 GHz |
| Guadagno minimo | 40 dB |
| Figura di rumore | 8 dB tipico |
| Impedenza di ingresso/uscita | 50 Ohm |
| Connettori RF | SMA femmina |
| Alimentazione | +28 VDC |
| Temperatura operativa | Da 0°C a +50°C |
| Dimensioni | Modulo compatto per rack standard 19" |
| Applicazioni | Test EMC, compatibilità elettromagnetica, test di immunità |
Amplifier Research 20T4G18A Options:
- 20T4G18A - M1 - Shipped without an outer cabinet
- 20T4G18A - M3 - Enclosure removed for rack mounting – slides and front handles installed
- 20T4G18A - M5 - Enclosure removed. Side carry handles and front pull handles installed
| Model | 20T4G18A |
|---|

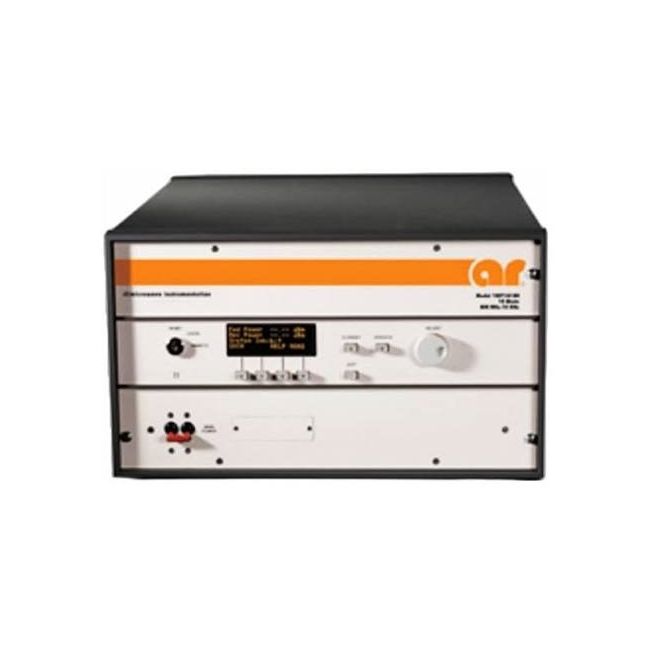

L’Amplifier Research 20T4G18A è un amplificatore a tubo ad onda progressiva (TWT) a banda larga, che fornisce una potenza nominale di 42 W e minima di 20 W su 4,2–18 GHz. Con un guadagno di 43 dB e un intervallo regolabile di 35 dB, offre una planarità di ±9 dB (4,2–18 GHz) e ±5 dB (8–18 GHz). Supporta modulazioni AM, FM e a impulsi con impedenza di ingresso/uscita di 50Ω. Il monitoraggio avanzato include corrente dell’elica, tensioni di catodo/collettore, stato del riscaldatore e controllo della temperatura. L’interfaccia IEEE-488, la protezione VSWR e il design modulare garantiscono affidabilità e flessibilità in ambienti RF complessi.
Compatto ma potente, il 20T4G18A è progettato per test EMC, applicazioni industriali e attività di ricerca. L’alimentazione switching riduce il peso, mentre il raffreddamento ad aria forzata garantisce stabilità. Il design montabile su rack consente un’integrazione flessibile nei laboratori.
Testwall può fornire l’Amplifier Research 20T4G18A usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità senza pari. Contattateci direttamente se necessitate calibrazione o riparazione dell’Amplifier Research 20T4G18A.
