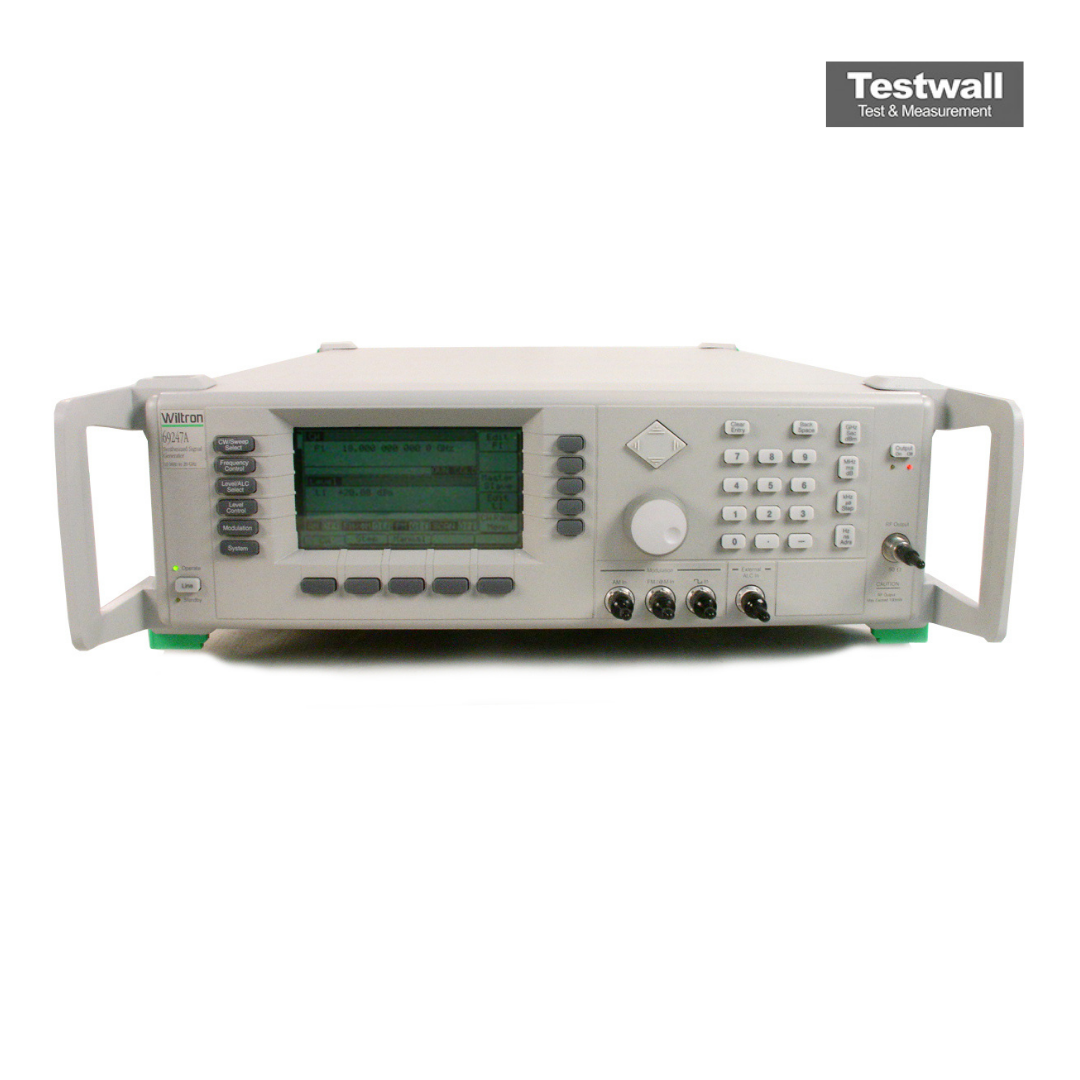

Anritsu 69247A 10MHz-20GHz Synthesised Signal Generator
10MHz-20GHz Synthesised Signal Generator
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 10 MHz - 20 GHz |
| Risoluzione di Frequenza | 0,001 Hz |
| Potenza di Uscita | Da -110 dBm a +13 dBm |
| Modulazione | AM, FM, Modulazione di Fase e Modulazione di Impulso |
| Purezza Spettrale (SSB Phase Noise) | -116 dBc/Hz a 10 GHz (offset di 10 kHz) |
| Connettore di Uscita RF | Type-N femmina 50 Ω |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Interfaccia di Controllo Remoto | GPIB (IEEE-488) |
| Temperatura di Esercizio | 0°C - 55°C |
| Dimensioni (L x A x P) | 426 mm x 177 mm x 546 mm |
Anritsu 69247A 10MHz-20GHz Synthesised Signal Generator Options:
- 69247A - Option 1 - Rack mounting kit, includes one set of track slides (90° tilt capability), mounting ears, and front panel handles for mounting in a standard 19-inch equipment rack
- 69247A - Option 2A - Step attenuator (10 dB/step, high-end frequency of ≤26.5 GHz, rated output power is reduced)
- 69247A - Option 2B - Step attenuator (10 dB/step, high-end frequency of ≤40 GHz, rated output power is reduced)
- 69247A - Option 6 - Phase modulation capability FM input and FM generator become FM/øM input and FM/øM generator. Not available with Option 7
- 69247A - Option 7 - Deletes the internal AM and FM generators. External AM and FM capability remains unchanged. Not available in combination with Option 6, 8, 10 or 20
- 69247A - Option 8 - Internal power meter adds an internal power meter compatible with 560-7, 5400-7, or 6400-71 series detectors. Not available with Option 7
- 69247A - Option 9 - Rear panel RF output (moves RF output connector to the rear panel)
- 69247A - Option 10 - Complex modulation (user defined modulation includes serial cable and Windows® based software). Not available with Option 7
- 69247A - Option 11 - 0.1 Hz frequency resolution (provides frequency resolution of 0.1 Hz)
- 69247A - Option 14 - Wiltron 360B VNA compatibility (modifies rack mounting hardware to mate unit in Wiltron 360B VNA console)
- 69247A - Option 15 - High power output (provides high-power from 2 to 26.5 GHz)
- 69247A - Option 16 - High stability time base (adds an ovenized, 10 MHz crystal oscillator as a high-stability time base)
- 69247A - Option 17 - Delete front panel (deletes the front panel for use in remote control applications where a front panel display and keyboard control are not needed)
- 69247A - Option 18 - MM-wave bias (rear panel bias output to drive 54000-XX WRXX multiplier. BNC twinax: not available with Option 20)
- 69247A - Option 19 - SCPI programmability adds GPIB command mnemonics complying with Standard Commands for Programmable Instruments (SCPI), Version 1993.0. SCPI programming complies with IEEE 488.2–1987
- 69247A - Option 20 - SCAN modulator (adds an internal SCAN modulator for simulating high-depth amplitude modulated signals. Requires an external modulating signal input: not available in combination with Option 7 or Option 18)
| Model | 69247A |
|---|
L'Anritsu 69247A 10MHz–20GHz Synthesised Signal Generator è progettato per test RF di precisione su ampie gamme di frequenza. Offre una generazione di segnale stabile, adatta sia per applicazioni di laboratorio che per l'uso sul campo. La struttura robusta assicura configurazioni di misura ripetibili e affidabili.
Questo generatore versatile è ideale per il collaudo di apparecchiature di rete, routine di calibrazione e compiti di attenuazione di precisione. Garantisce prestazioni affidabili sia nella ricerca che nei test di produzione.
Testwall può fornire l'Anritsu 69247A 10MHz–20GHz Synthesised Signal Generator usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità e qualità di servizio senza pari. Contattateci direttamente se necessitate di calibrazione o riparazione dell'Anritsu 69247A 10MHz–20GHz Synthesised Signal Generator.
