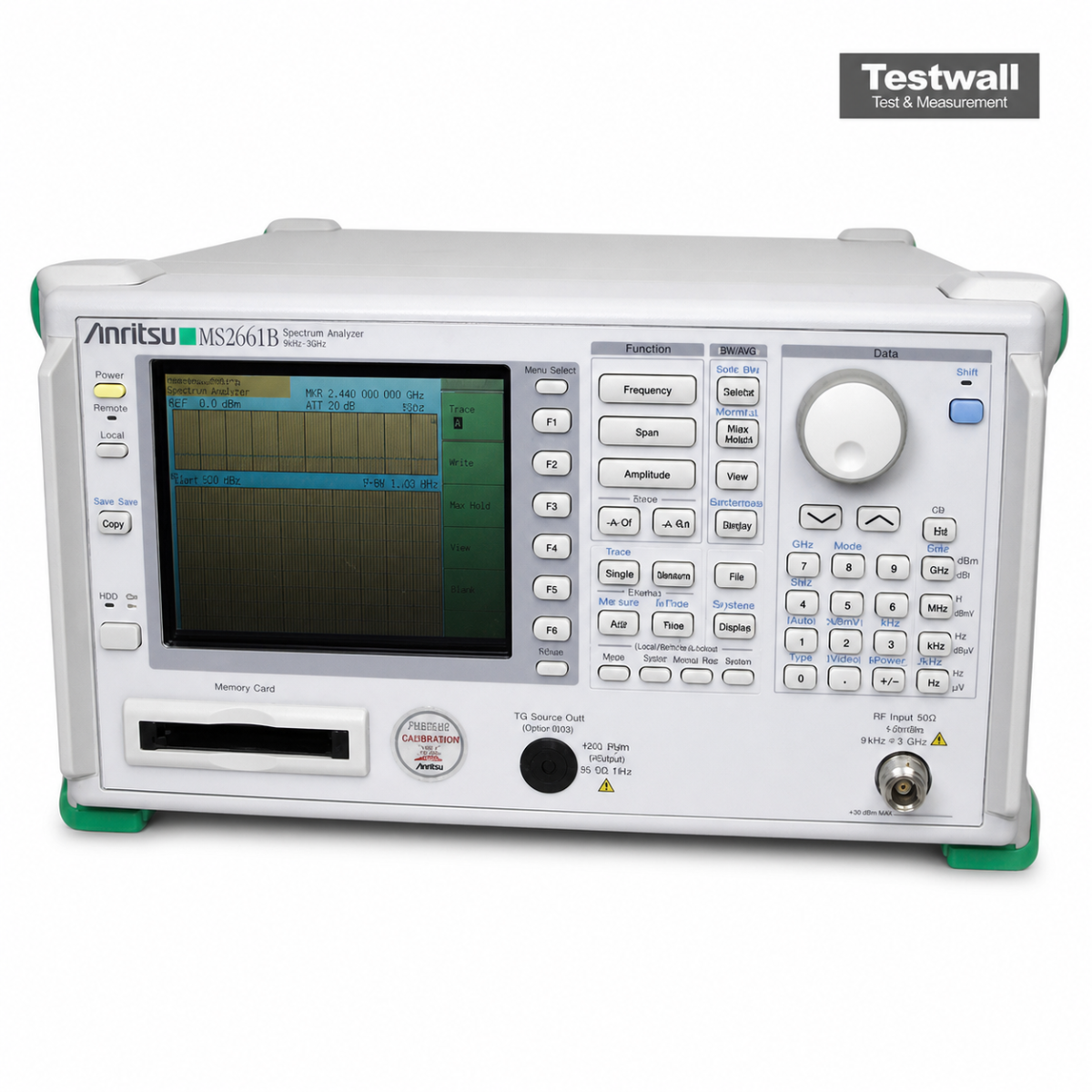

Anritsu MS2661B
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 9 kHz - 3 GHz |
| Livello di Visualizzazione dell'Ampiezza | -148 dBm - +30 dBm |
| Larghezza di Banda di Risoluzione (RBW) | 1 Hz - 1 MHz (in sequenza 1-3-10) |
| Larghezza di Banda Video (VBW) | 1 Hz - 1 MHz (in sequenza 1-3-10) |
| Livello di Rumore Medio Visualizzato (DANL) | -148 dBm (tipico) a 1 GHz con preamplifcatore attivo |
| Distorsione di Terzo Ordine (TOI) | +13 dBm (tipico) |
| Impedenza di Ingresso | 50 Ohm |
| Connettore di Ingresso RF | N-Type (femmina) |
| Alimentazione | 100 - 240 V CA, 50/60 Hz |
| Dimensioni e Peso | 426 mm x 177 mm x 499 mm, circa 18 kg |
Anritsu MS2661B Options:
- MS2661B - 01 - Reference crystal oscillator (Stability: ≤2 × 10⁻⁸/day)
- MS2661B - 02 - Narrow resolution bandwidth (30, 100, 300 Hz; MS2661B only)
- MS2661B - 04 - High-speed time domain sweep (1.25 µs/div)
- MS2661B - 06 - Trigger/gate circuit (Pre-trigger and post trigger available)
- MS2661B - 07 - AM/FM demodulator (Outputs to loudspeaker or earphone connector)
- MS2661B - 08 - Pre-amplifier (100 kHz to 3 GHz, 20 dB)
- MS2661B - 10 - Centronics interface (GPIB cannot be installed simultaneously)
- MS2661B - 12 - QP detector (Requires Option 02; QP-BW: 0.2, 9, 120 kHz)
- MS2661B - 14 - PTA parallel I/O (Option 10 cannot be installed simultaneously)
- MS2661B - 15 - Sweep signal output (X, Z)
- MS2661B - 19 - DC coupled input (MS2661B only, requires Option 02)
- MS2661B - 20 - Tracking generator (Built-in type)
- MS2661B - 21 - Television monitor Multi (M-NTSC, B/G/H/I/D PAL)
- MS2661B - 22 - 75 Ω input (Option 12, 13, 19 and 20 cannot be installed simultaneously)
- MS2661B - 23 - 75 Ω tracking generator (Option 12, 13, 19 and 20 cannot be installed simultaneously)
- MS2661B - 24 - Television monitor Brazil (M-NTSC, M PAL)
| Model | MS2661B |
|---|
Il generatore di tracking RF Anritsu MS2661B è progettato per l’integrazione perfetta con analizzatori di spettro e segnale delle serie MS26xx/MS27xx, fornendo un’uscita CW sweep sincronizzata con il ricevitore dell’analizzatore. Questa funzionalità consente misurazioni accurate di guadagno/perdita in funzione della frequenza, analisi di ritorno e verifica di antenne o cavi. Il suo design compatto e portatile lo rende ideale per applicazioni sul campo che richiedono prestazioni affidabili e precisione.
Questo accessorio viene ampiamente utilizzato per la caratterizzazione delle perdite di inserzione dei cavi, i test dei filtri e la validazione dei sistemi di antenna. Gli ingegneri delle telecomunicazioni traggono vantaggio dalla sua configurazione rapida e dalle prestazioni efficienti nelle attività di verifica a livello di sistema durante le distribuzioni sul campo.
Testwall può fornire l’usato Anritsu MS2661B, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente se hai bisogno di calibrazione o riparazione dell’Anritsu MS2661B.
