Keithley
Keithley 3720
Dual 1x30 Multiplexer Card
60 canali a due fili o 30 canali a quattro fili Numero di canali
Matrix 4×30 a due fili o 2×30 a quattro fili Configurazione matrix
300 V DC o AC picco Tensione massima di commutazione
1 A Corrente massima di commutazione
30 W Potenza massima di commutazione
| Attributo | Valore |
|---|---|
| Numero di canali | 60 canali a due fili o 30 canali a quattro fili |
| Configurazione matrix | Matrix 4×30 a due fili o 2×30 a quattro fili |
| Tensione massima di commutazione | 300 V DC o AC picco |
| Corrente massima di commutazione | 1 A |
| Potenza massima di commutazione | 30 W |
| Resistenza di contatto | Inferiore a 1 Ω |
| Compatibilità mainframe | Keithley Serie 3700 (ad es. modello 3706A) |
| Tipo di relè | Relè reed ad alta densità |
| Isolamento tra canali | Superiore a 10¹⁰ Ω |
| Durata operativa dei relè | Fino a 10⁸ operazioni di commutazione |
Keithley 3720 Options:
- 3720 - 3720-MTC-1.5 - 78 Pin D-sub Female to Male Cable, 1.5m (5 ft.)
- 3720 - 3720-MTC-3 - 78 Pin D-sub Female to Male Cable, 3m (10 ft.)
- 3720 - 3720-ST - Screw Terminal Block (required for auto CJC thermocouple measurements)
- 3720 - 3791-CIT - Contact Insertion and Extraction Tool
- 3720 - 3791-KIT78-R - 78 Pin Female D-sub Connector Kit (contains 2 female D-sub connectors and 156 solder-cup contacts)
- 3720 - 7401 - Type K Thermocouple Wire (100 ft.)
- 3720 - 3720-3Y-EW-STD - 1-year factory warranty extended to 3 years from date of shipment
- 3720 - 3720-5Y-EW-STD - 1-year factory warranty extended to 5 years from date of shipment
- 3720 - C/3720-3Y-STD - 3 (Z540-1 compliant) calibrations within 3 years of purchase
| Model | 3720 |
|---|

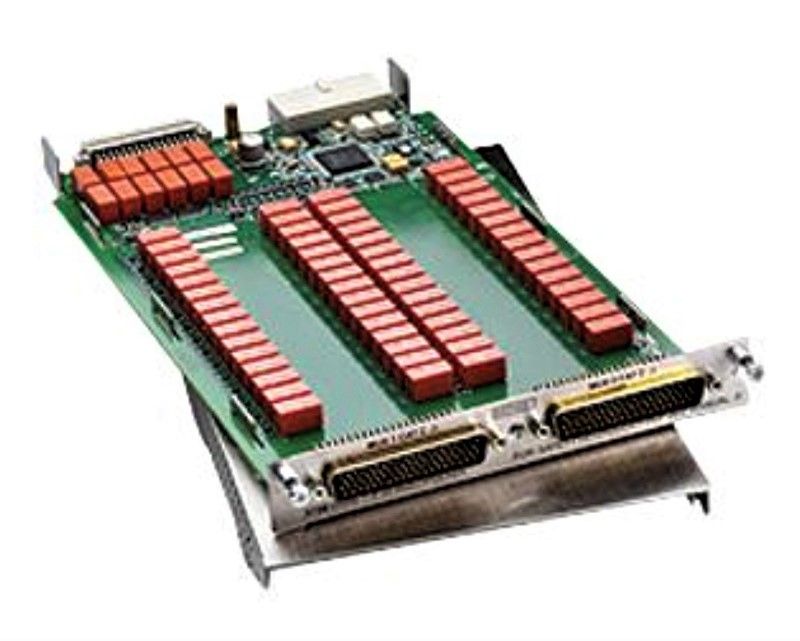

La scheda multiplexer Keithley 3720 presenta due banchi indipendenti 1x30 a due poli, ideale per commutazioni generiche come le misure di temperatura.
Con una capacità di segnale di 300V, 1A commutato o 2A trasportato e memoria a relè, la 3720 consente misure a quattro poli e termocoppie con CJC tramite accessorio 3720-ST.
Testwall può fornire il Keithley 3720 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio superiori. Contattaci per calibrazione o riparazione del Keithley 3720.
