Keithley

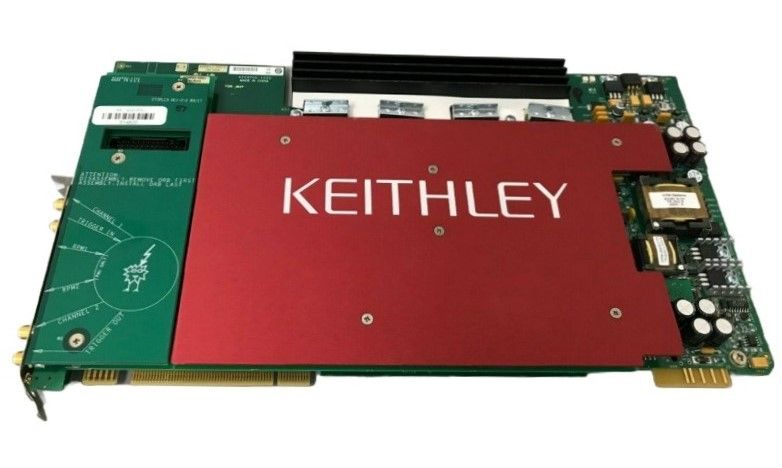

Keithley 4220-PGU
High Voltage Pulse Generator Unit
Generatore di impulsi ultrarapido (PGU) Tipo di unità
2 canali indipendenti Numero di canali
±10 V Tensione di uscita massima
20 ns Larghezza minima dell'impulso
≤ 6 ns Tempo di salita/discesa
| Attributo | Valore |
|---|---|
| Tipo di unità | Generatore di impulsi ultrarapido (PGU) |
| Numero di canali | 2 canali indipendenti |
| Tensione di uscita massima | ±10 V |
| Larghezza minima dell'impulso | 20 ns |
| Tempo di salita/discesa | ≤ 6 ns |
| Impedenza di uscita | 50 Ω |
| Compatibilità sistema | Sistema 4200A-SCS Parameter Analyzer |
| Interfaccia di connessione | Scheda plug-in per chassis 4200A-SCS |
| Risoluzione temporale | 100 ps |
| Applicazioni principali | Caratterizzazione di dispositivi a semiconduttore, test di memorie e transistor ad alta velocità |
| Model | 4220-PGU |
|---|
Il Keithley 4220-PGU per il 4200A-SCS offre 2 canali ±40V (80Vp-p), fino a 2048 segmenti e connettori SMA. Fornisce solo uscite impulsive con configurazione GUI, ideale per test rapidi e autonomi.
Supporta test I-V rapidi per semiconduttori, MEMs, nanodispositivi; riduce riscaldamento e deriva tramite misurazioni pulsate e transitorie.
Testwall può fornire il Keithley 4220-PGU usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni. Contattaci per calibrazione o riparazione del Keithley 4220-PGU.
