Keithley

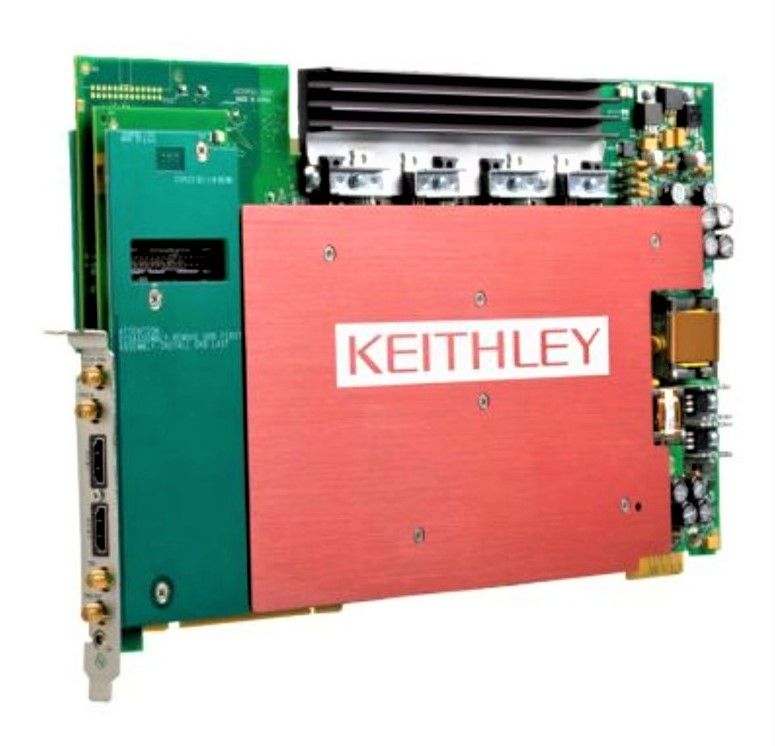

Keithley 4225-PMU
Ultra-Fast I-V Module Pulse
2 canali per unità (espandibile fino a 4 canali con due moduli PMU) Numero di canali
Da -10 V a +10 V Intervallo di tensione
Da -100 mA a +100 mA Intervallo di corrente
128 µV (intervallo ±10 V) Risoluzione della tensione
Fino a 100 pA (intervallo bassa corrente) Risoluzione della corrente
| Attributo | Valore |
|---|---|
| Numero di canali | 2 canali per unità (espandibile fino a 4 canali con due moduli PMU) |
| Intervallo di tensione | Da -10 V a +10 V |
| Intervallo di corrente | Da -100 mA a +100 mA |
| Risoluzione della tensione | 128 µV (intervallo ±10 V) |
| Risoluzione della corrente | Fino a 100 pA (intervallo bassa corrente) |
| Larghezza di banda del segnale | Fino a 200 MHz per misurazioni ad alta velocità |
| Velocità di campionamento | Fino a 200 megacampioni al secondo (MS/s) |
| Modalità operative | Forzatura tensione/misura corrente (FVMI), Forzatura corrente/misura tensione (FIMV) |
| Compatibilità | Compatibile con il sistema Keithley 4200-SCS (Semiconductor Characterization System) |
| Interfaccia di connessione | Slot di espansione interno per il telaio 4200-SCS |
Keithley 4225-PMU Options:
- 4225-PMU - 4225-RPM - Remote Amplifier/Switch (optional accessory for the 4225-PMU; extends low current measurement capability, adds three lower current ranges, acts as multiplexer switch)
- 4225-PMU - 4200-BTI-A - Ultra-Fast NBTI/PBTI Option package (includes one 4225-PMU, two 4225-RPM Remote Amplifier/Switches, ACS Standard Version 4.2 Software, Ultra-Fast BTI Test Project Module, and cabling)
- 4225-PMU - CA-404B - SMA to SMA cable, 2m (supplied accessory, 4 each)
- 4225-PMU - 4200-PRB-C - SMA to SSMC Y-cable, 6 inch (15 cm) (supplied accessory, 2 each)
| Model | 4225-PMU |
|---|
Il modulo Keithley 4225-PMU Ultra-Fast I-V consente misurazioni precise di impulsi e transitori con due sorgenti di tensione indipendenti in grado di variare a 1V/ns e misurare simultaneamente tensione e corrente. Supporta fino a 200 MS/s e impulsi di 60 ns.
Integra generazione avanzata di forme d'onda e sensibilità a basse correnti, con opzione RPM per ampliare i range e commutare tra SMU DC, CVU e moduli I-V.
Testwall può fornire il Keithley 4225-PMU usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per riparazione o calibrazione del Keithley 4225-PMU.
