Keysight (Agilent)

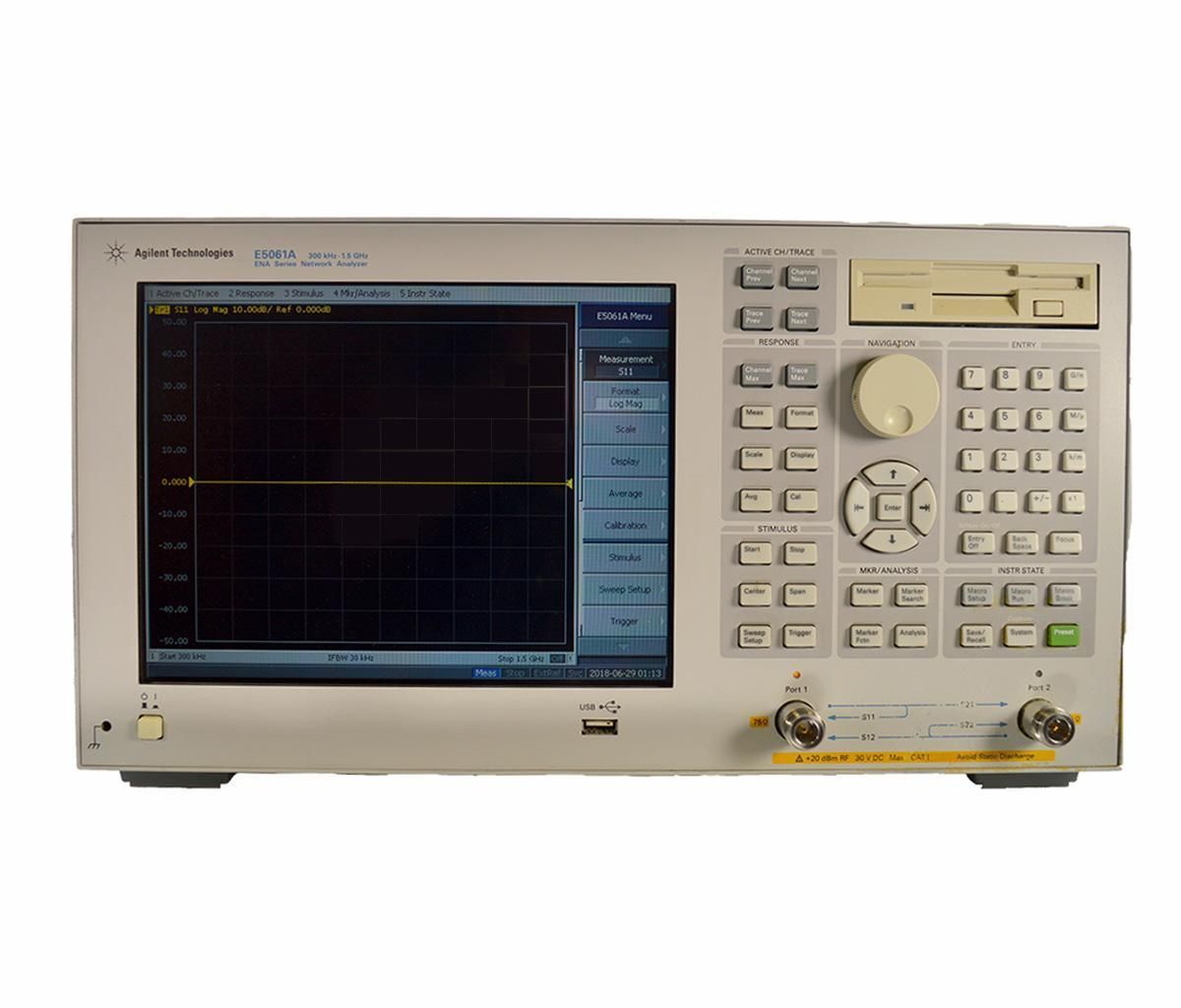

Keysight (Agilent) E5061A
1.5 GHz S-parameter Network Analyzer, Type N (f)
300 kHz – 1,5 GHz Intervallo di frequenza
2 porte Numero di porte
120 dB (spec.), 130 dB (tip.) Gamma dinamica
Da -55 dBm a +10 dBm Livello di potenza di uscita
Type N (femmina) Tipo di connettore
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 300 kHz – 1,5 GHz |
| Numero di porte | 2 porte |
| Gamma dinamica | 120 dB (spec.), 130 dB (tip.) |
| Livello di potenza di uscita | Da -55 dBm a +10 dBm |
| Tipo di connettore | Type N (femmina) |
| Parametri misurabili | Parametri S a 2 porte (S11, S21, S12, S22) |
| Dinamica di misura | Fino a 100 dB |
| Impedenza di riferimento | 50 Ohm |
| Numero di punti di misura | Da 2 a 1601 punti per sweep |
| Interfacce di connettività | GPIB, USB, LAN (LXI) |
| Display | Display LCD a colori da 10,4 pollici |
| Larghezza di banda IF | 10 Hz … 30 kHz |
| Rumore di traccia | 0,005 dB rms |
| Parametri di misura | S11, S21 (T/R) |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| E5061A-150 | 2 porte | da 300 kHz a 1,5 GHz | test set T/R |
| E5061A-175 | 2 porte | da 300 kHz a 1,5 GHz | test set T/R |
| E5061A-250 | 2 porte | da 300 kHz a 1,5 GHz | test set completo per parametri S, gamma di potenza estesa |
| E5061A-275 | 2 porte | 300 Hz - 1,5 GHz |
Il Keysight (Agilent) E5061A ENA-L è un analizzatore di rete che opera da 300 kHz a 1,5 GHz, con misure S accurate, impedenza selezionabile 50/75 Ω e dinamica fino a 120 dB.
Con rumore di traccia di soli 0,005 dB rms e larghezza di banda IF da 10 Hz a 30 kHz, supporta USB, GPIB, LAN e automazione tramite macro VBA.
Testwall fornisce il Keysight (Agilent) E5061A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni affidabili. Contattaci per calibrazione o riparazione del Keysight (Agilent) E5061A.
