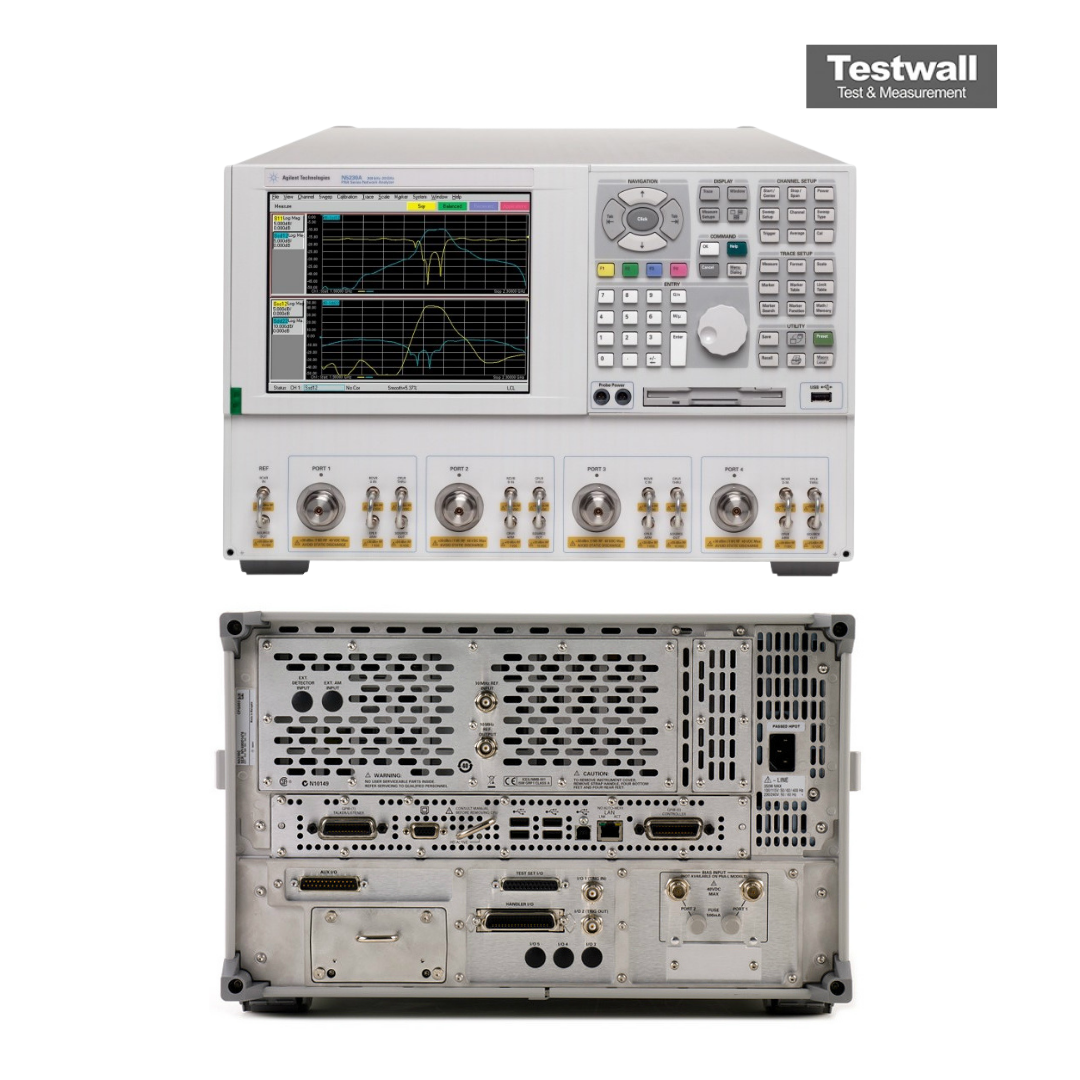

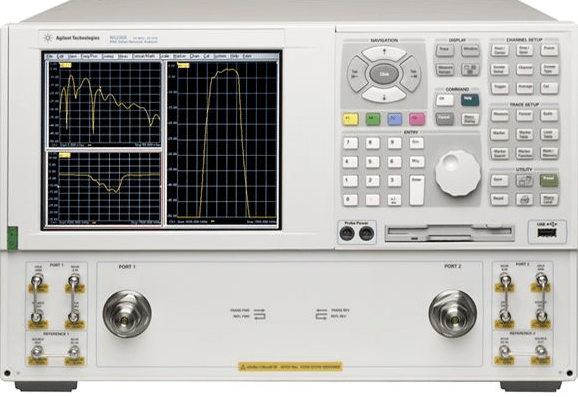

Keysight Technologies N5230A PNA-L Network Analyzer, 2-ports, up to 6, 13.5, 20, 40, or 50 GHz Network Analyser
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 300 kHz fino a 6, 13,5, 20, 40 o 50 GHz (a seconda della configurazione) |
| Numero di Porte | 2 porte (espandibile fino a 6 porte con opzioni aggiuntive) |
| Dinamica di Misura | Fino a 122 dB (tipico a 10 Hz di larghezza di banda IF) |
| Potenza di Uscita | Da -85 dBm a +10 dBm (variabile in funzione della frequenza) |
| Larghezza di Banda IF | Da 1 Hz a 40 kHz |
| Numero di Punti di Misura | Da 1 a 32.001 punti per sweep |
| Connettori RF | 3,5 mm (APC-3.5) o 2,4 mm a seconda della configurazione di frequenza |
| Tracce Simultanee | Fino a 16 tracce visualizzabili simultaneamente |
| Interfacce di Comunicazione | GPIB, USB, LAN (10/100Base-T Ethernet) |
| Alimentazione e Dimensioni | 100–240 V CA, 50/60 Hz; formato rack 2U, dimensioni: 426 mm × 222 mm × 498 mm |
Keysight (Agilent) N5230A PNA-L Network Analyzer, 2-ports, up to 6, 13.5, 20, 40, or 50 GHz Network Analyser Options:
- N5230A - 020 - Standard test set and standard power range, 300 kHz to 6 GHz
- N5230A - 025 - Configurable test set and extended power range, 300 kHz to 6 GHz
- N5230A - 120 - Standard test set and standard power range, 300 kHz to 13.5 GHz
- N5230A - 125 - Configurable test set and extended power range, 300 kHz to 13.5 GHz
- N5230A - 220 - Standard test set and standard power range, 10 MHz to 20 GHz
- N5230A - 225 - Configurable test set and extended power range, 10 MHz to 20 GHz
- N5230A - 420 - Standard test set and standard power range, 10 MHz to 40 GHz
- N5230A - 425 - Configurable test set and extended power range, 10 MHz to 40 GHz
- N5230A - 520 - Standard test set and standard power range, 10 MHz to 50 GHz
- N5230A - 525 - Configurable test set and extended power range, 10 MHz to 50 GHz
- N5230A - 080 - Noise figure measurement capability
| Model | N5230A |
|---|
Il Keysight (Agilent) N5230A PNA-L Network Analyzer è uno strumento versatile ed economico con misure bilanciate integrate a 2/4 porte, gamma dinamica di 103 dB e rumore di traccia inferiore a 0,004 dB. Con una velocità di misura di 4,5 μs/punto, supporto per 32 canali e 16.001 punti, garantisce una caratterizzazione di rete ad alta risoluzione e affidabile. L'estensione automatica della porta consente misure precise in fixture, mentre una seconda sorgente interna opzionale supporta test di intermodulazione e perdita di conversione nei mixer.
Ideale per i test di componenti RF, consente misurazioni precise dei parametri S e analisi di intermodulazione su ampi intervalli di frequenza.
Testwall può fornire il Keysight (Agilent) N5230A PNA-L Network Analyzer usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente se hai bisogno della calibrazione o della riparazione del Keysight (Agilent) N5230A PNA-L Network Analyzer.
