Keysight (Agilent)

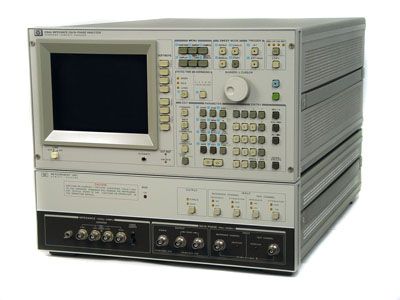

Keysight Technologies 4194A
100MHz Impedance Gain-Phase Analyser
100 Hz – 40 MHz Intervallo di Frequenza
1 mΩ – 1 MΩ Intervallo di Impedenza Misurabile
±0,3% Precisione di Misura Base
5 mV – 1 V RMS Livello del Segnale di Test (Tensione)
200 µA – 20 mA RMS Livello del Segnale di Test (Corrente)
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 100 Hz – 40 MHz |
| Intervallo di Impedenza Misurabile | 1 mΩ – 1 MΩ |
| Precisione di Misura Base | ±0,3% |
| Livello del Segnale di Test (Tensione) | 5 mV – 1 V RMS |
| Livello del Segnale di Test (Corrente) | 200 µA – 20 mA RMS |
| Parametri Misurabili | |Z|, |Y|, θ, R, X, G, B, L, C, D, Q |
| Tensione di Polarizzazione DC | 0 – ±40 V DC |
| Corrente di Polarizzazione DC | 0 – ±100 mA DC |
| Interfaccia di Comunicazione | GPIB (IEEE-488) |
| Display | CRT integrato con visualizzazione grafica delle curve di impedenza |
Keysight Technologies 4194A Options:
- 4194A - Opt 350 - 50 Ohm System
- 4194A - Opt 375 - 75 Ohm System
- 4194A - Opt W30 - 3-year hardware support
- 4194A - Opt 001 - High Stability Frequency Reference
| Model | 4194A |
|---|
L’analizzatore di impedenza/guadagno-fase Keysight (Agilent) 4194A è una soluzione integrata per misurazioni precise di componenti e circuiti. Supporta misurazioni sia di impedenza sia di trasmissione, consentendo analisi rapide di impedenza, guadagno, fase e parametri derivati. La programmazione tramite Auto Sequence Programming (ASP) consente di salvare le operazioni da pannello per analisi personalizzate, incluse grafiche e sequenze di test automatizzate.
Disponibile nelle versioni da 50 Ω (opzione 350) e 75 Ω (opzione 375), il 4194A integra funzioni di eliminazione errori, calcoli programmabili e un’opzione di riferimento a frequenza ad alta stabilità.
Testwall può fornire il Keysight (Agilent) 4194A usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità e qualità di servizio senza pari. Contattaci per calibrazione o riparazione del Keysight (Agilent) 4194A.
