Keysight (Agilent)

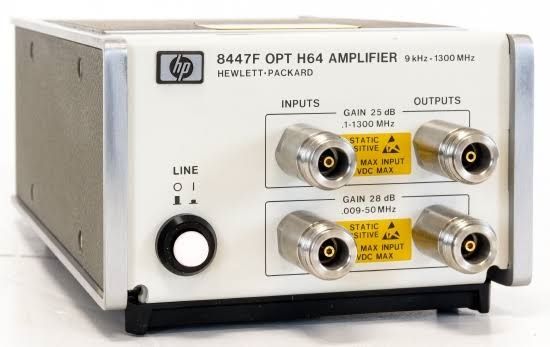

Keysight Technologies 8447F
9KHz-1.3GHz Dual Pre-Amplifier
100 kHz - 1,3 GHz Intervallo di Frequenza
25 dB (tipico) Guadagno
8 dB (tipico) Figura di Rumore
+13 dBm (tipico) Potenza di Uscita a 1 dB di Compressione
50 Ohm Impedenza
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 100 kHz - 1,3 GHz |
| Guadagno | 25 dB (tipico) |
| Figura di Rumore | 8 dB (tipico) |
| Potenza di Uscita a 1 dB di Compressione | +13 dBm (tipico) |
| Impedenza | 50 Ohm |
| Connettori | BNC femmina (ingresso e uscita) |
| Tensione di Alimentazione | +15 V CC / -15 V CC |
| Corrente di Alimentazione | +150 mA / -50 mA |
| Intervallo di Temperatura Operativa | 0°C - 55°C |
| Dimensioni (L x A x P) | 45 mm x 19 mm x 57 mm |
Keysight Technologies 8447F Options:
- 8447F - 010 - Type-N connectors (preamplifier and power amplifier)
- 8447F - H64 - Two preamplifiers with Type-N connectors (not offered in conjunction with any other options)
| Model | 8447F |
|---|
L'amplificatore RF Keysight (Agilent) 8447F integra le funzioni del preamplificatore 8447D e dell'amplificatore di potenza 8447E in un'unica unità compatta. Copre una gamma di frequenze da 0,1 a 1,3 GHz, offrendo un guadagno superiore a 25 dB con una tipica larghezza di banda a 3 dB che si estende da 75 kHz a 1,7 GHz. Con una planarità di guadagno di ±1,5 dB, un’isolazione inversa superiore a 40 dB e una potenza di uscita oltre +12,5 dBm tra 100 MHz e 1 GHz, il 8447F migliora la velocità di sweep e la gamma dinamica negli ambienti con analizzatori di rete.
Progettato per stabilità e precisione, è ideale per sistemi RF che richiedono amplificazione ad alte prestazioni e integrità del segnale.
Testwall può fornire il Keysight (Agilent) 8447F usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio senza pari. Contattaci direttamente per la calibrazione o la riparazione del Keysight (Agilent) 8447F.
