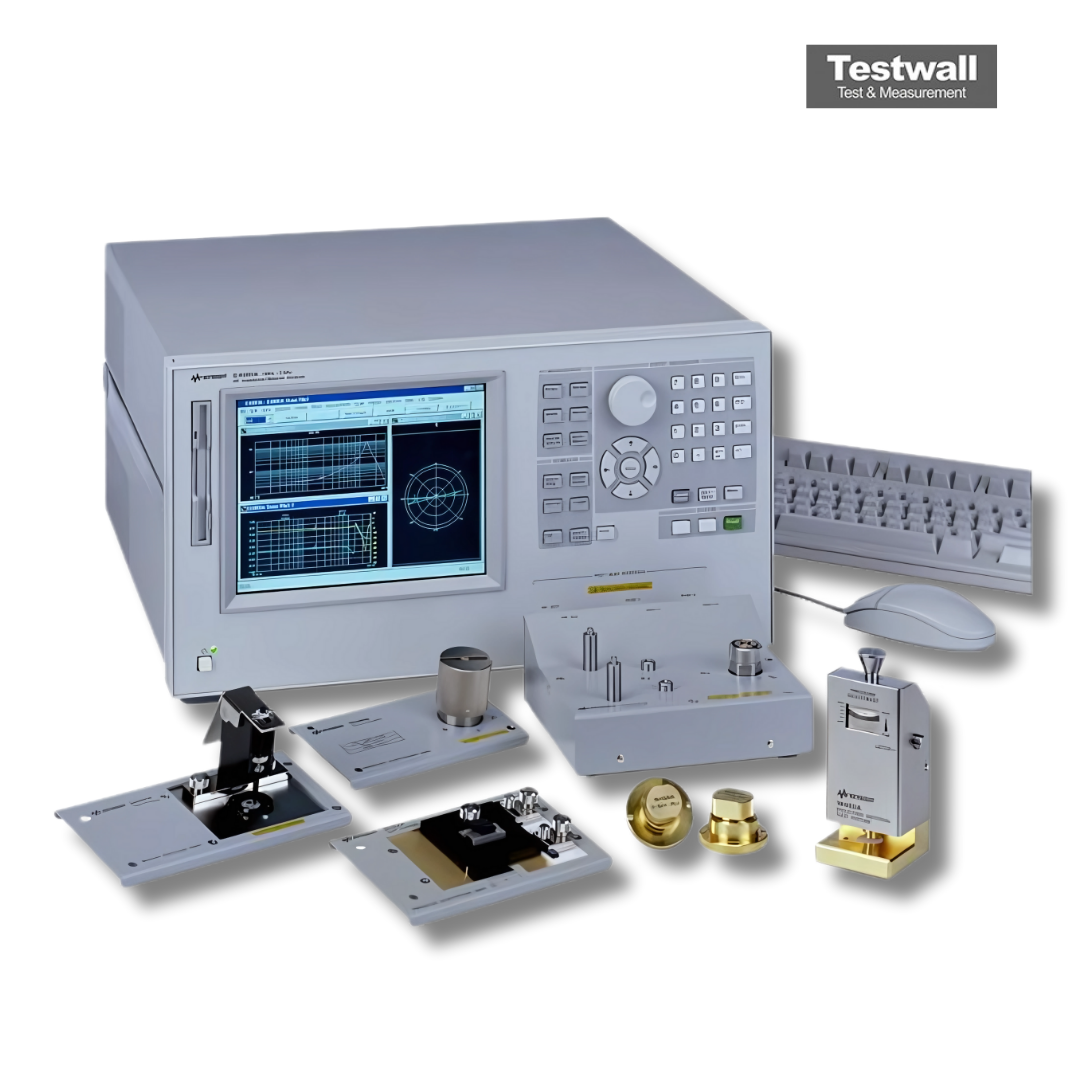

Keysight Technologies E4991A 3GHz RF Impedance/Material Analyser (Opt 010)
3GHz RF Impedance/Material Analyser
1 MHz - 3 GHz Intervallo di Frequenza
100 mΩ - 100 kΩ Intervallo di Impedenza
±0,8% Precisione di Misura dell'Impedenza
Da 2 a 801 punti Numero di Punti di Misura
Da 10 mV a 1 V RMS Livello del Segnale di Test (Tensione)
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 1 MHz - 3 GHz |
| Intervallo di Impedenza | 100 mΩ - 100 kΩ |
| Precisione di Misura dell'Impedenza | ±0,8% |
| Numero di Punti di Misura | Da 2 a 801 punti |
| Livello del Segnale di Test (Tensione) | Da 10 mV a 1 V RMS |
| Livello del Segnale di Test (Corrente) | Da 1 mA a 100 mA RMS |
| Opzione Inclusa | Opt 010 - Analisi di Materiali (Permittività e Permeabilità) |
| Interfacce di Connettività | GPIB, USB, LAN (LXI) |
| Parametri Misurabili | |Z|, |Y|, θ, R, X, G, B, Cs, Cp, Ls, Lp, Rs, D, Q, Γ, Np |
| Alimentazione Elettrica | 100-240 V CA, 50/60 Hz |
Keysight Technologies E4991A 3GHz RF Impedance/Material Analyser (Opt 010) Options:
- E4991A - 001 - DC Bias (DC voltage bias and DC current bias)
- E4991A - 002 - Material measurement (permittivity and permeability parameters)
- E4991A - 007 - Temperature Characteristic Test Kit
- E4991A - 010 - Probe Station Connection Kit
- E4991A - 1D5 - High stability frequency reference
- E4991A - 1CM - Rackmount kit
- E4991A - 1CN - Handle kit
- E4991A - 1CP - Rackmount & handle kit
- E4991A - ABA - Operation manual, Installation and quick start guide, Programming manual, Sample program disk
- E4991A - 1CS - Without mouse
- E4991A - 1A2 - Without keyboard
| Model | E4991A |
|---|
L'analizzatore di impedenza/materiali RF Keysight (Agilent) E4991A offre elevata precisione e versatilità per l'analisi di componenti e materiali fino a 3 GHz. Utilizzando il metodo RF-IV invece della misura di riflessione, raggiunge un'accuratezza di impedenza di base di ±0,8% e un'elevata precisione del fattore Q per la valutazione di componenti a basse perdite. Offre sweep di frequenza da 1 MHz a 3 GHz con risoluzione di 1 mHz, un sintetizzatore integrato e parametri di test flessibili, inclusi un livello dell'oscillatore fino a 1 dBm e una polarizzazione DC di ±40V (opzionale).
Opzioni come E4991A-002 per l'analisi di materiali dielettrici/magnetici, E4991A-007 per test delle caratteristiche termiche da -55°C a +150°C ed E4991A-010 per misure su wafer offrono soluzioni di misura complete.
Testwall può fornire il Keysight (Agilent) E4991A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Si prega di contattarci direttamente se hai bisogno di calibrazione o riparazione del Keysight (Agilent) E4991A.
