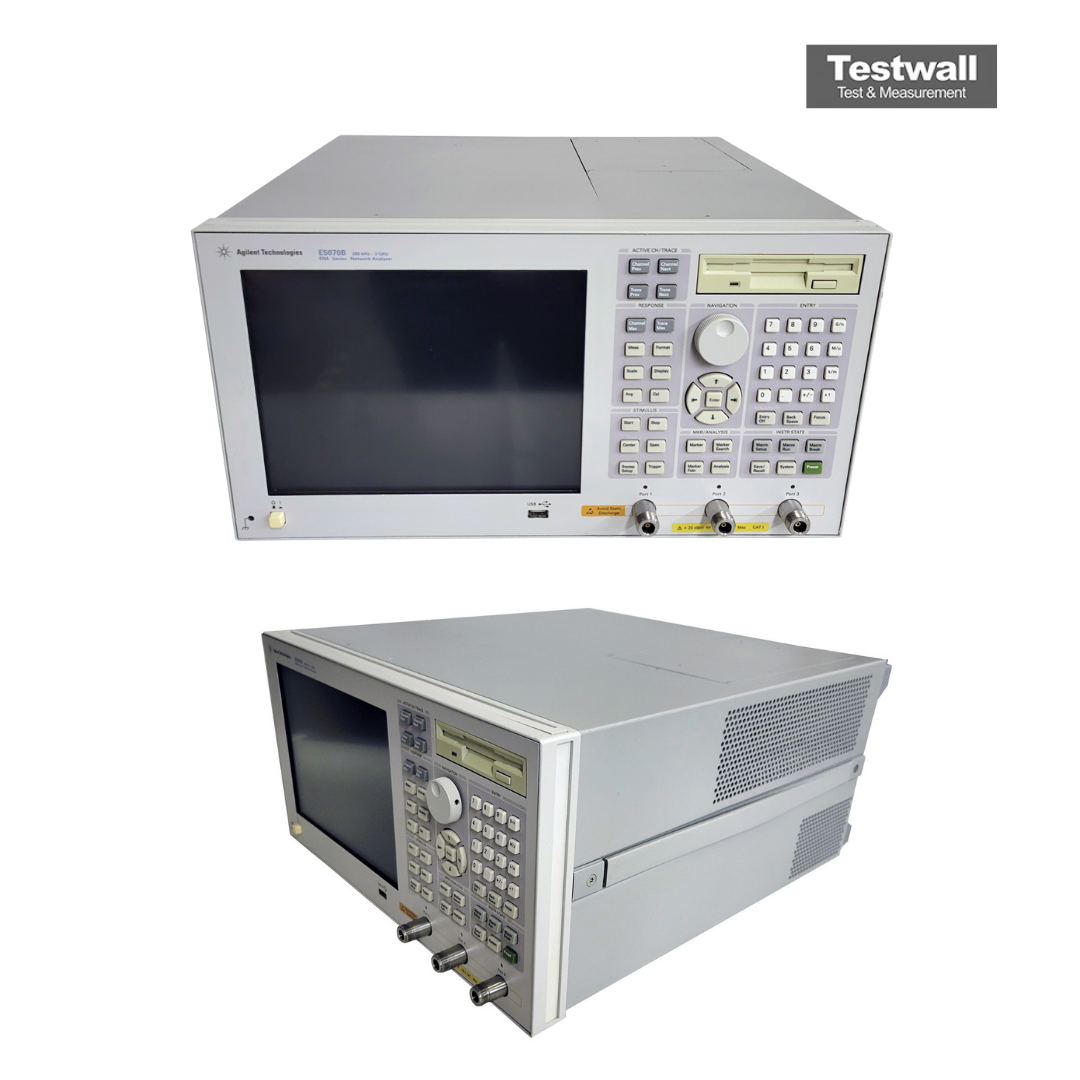

Keysight (Agilent) E5070B
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 300 kHz - 3 GHz |
| Numero di Porte | 2 o 4 porte (configurabile) |
| Gamma dinamica | 122 dB (spec.), 125 dB (tip.) |
| Potenza di Uscita | Da -55 dBm a +10 dBm |
| Dinamica di Misura | Fino a 120 dB |
| Punti di Misura | Fino a 1601 punti per sweep |
| Impedenza di Riferimento | 50 Ohm |
| Connettori RF | N-Type 50 Ohm |
| Sistema Operativo | Windows XP Embedded |
| Interfacce di Comunicazione | GPIB, USB, LAN (10/100Base-T) |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Larghezza di banda IF | 10 Hz … 100 kHz |
| Numero di punti | max. 20.001 |
| Rumore di traccia | 0,001 dB rms (tip.) |
| Parametri di misura | parametri S, parametri S mixed-mode, ritardo di gruppo |
| Display | 10,4" LCD, 640×480 |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| E5070B-213 | 2 porte | da 300 kHz a 3 GHz | test set completo per parametri S, gamma di potenza standard |
| E5070B-214 | 2 porte | da 300 kHz a 3 GHz | test set completo per parametri S, gamma di potenza estesa |
| E5070B-313 | 3 porte | da 300 kHz a 3 GHz | test set completo per parametri S, gamma di potenza standard |
| E5070B-314 | 3 porte | da 300 kHz a 3 GHz | test set completo per parametri S, gamma di potenza estesa |
| E5070B-413 | 4 porte | da 300 kHz a 3 GHz | test set completo per parametri S, gamma di potenza standard |
| E5070B-414 | 4 porte | da 300 kHz a 3 GHz | test set completo per parametri S, gamma di potenza estesa |
Keysight Technologies E5070B Options:
- E5070B - 214 - 2-port configuration
- E5070B - 314 - 3-port configuration
- E5070B - 414 - 4-port configuration
- E5070B - 008 - Frequency-offset measurement capability
- E5070B - 010 - Time domain analysis
- E5070B - 016 - Touch screen interface
- E5070B - UNQ - Standard frequency reference (±5 ppm, 5°C to 40°C)
- E5070B - 1E5 - High-stability frequency reference (±0.05 ppm, 23°C ± 5°C)
Il Keysight (Agilent) E5070B fornisce misurazioni RF accurate con una gamma dinamica di 125 dB e rumore di traccia di 0,001 dB rms. Include touchscreen LCD da 10,4”, VBA integrato e calibrazione ECal per 2 e 4 porte. Le porte integrate consentono misure multiporta fino a 14 porte.
Grazie a funzionalità avanzate come simulazione del circuito, misure S-parameter in modalità mista e modalità di offset di frequenza, l’E5070B è ideale per filtri SAW, amplificatori differenziali e connettori digitali.
Testwall può fornire il Keysight (Agilent) E5070B usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità di servizio senza pari. Contattaci per calibrazione o riparazione del Keysight (Agilent) E5070B.
