Keysight (Agilent)

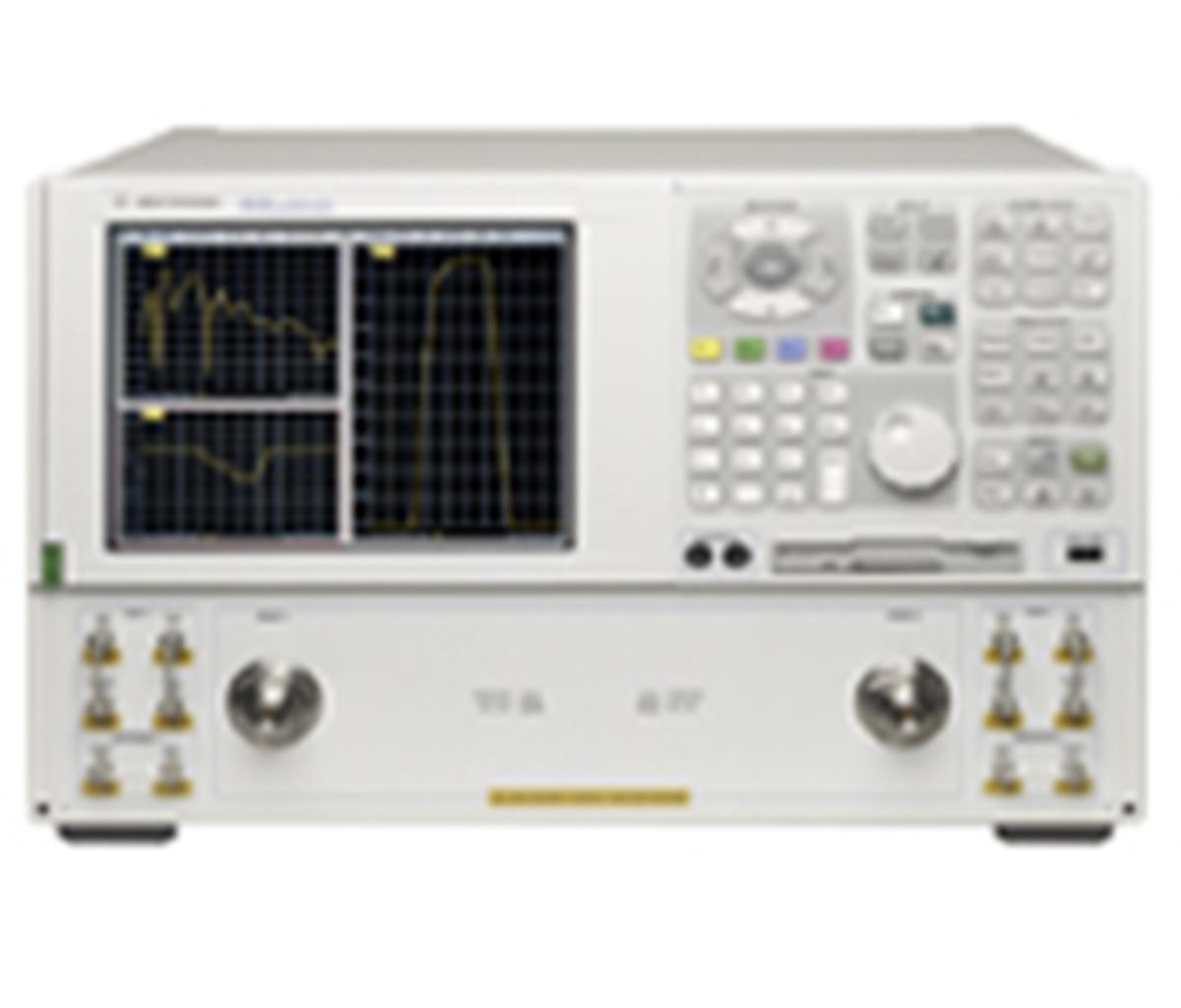

Keysight (Agilent) N5230A
2-port, 13.5 GHz PNA-L Network Analyzer, 3.5 mm (m)
300 kHz – 20 GHz Intervallo di Frequenza
2 o 4 porte Numero di Porte
Da -85 dBm a +20 dBm Potenza di Uscita
Fino a 122 dB Dinamica di Misura
Da 1 a 16.001 punti Punti di Misura per Sweep
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 300 kHz – 20 GHz |
| Numero di Porte | 2 o 4 porte |
| Potenza di Uscita | Da -85 dBm a +20 dBm |
| Dinamica di Misura | Fino a 122 dB |
| Punti di Misura per Sweep | Da 1 a 16.001 punti |
| Impedenza di Sistema | 50 Ohm |
| Tipo di Analizzatore | Analizzatore di Reti Vettoriale (VNA) PNA-L |
| Connettore RF | 3,5 mm (compatibile con SMA) |
| Interfacce di Comunicazione | GPIB, USB, LAN (10/100Base-T) |
| Sistema Operativo | Windows XP Embedded |
| Larghezza di banda IF | 1 Hz … 600 kHz |
| Numero di punti | max. 16.001 |
| Rumore di traccia | 0,010 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo |
| Display | 8,4" LCD, 640×480 |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5230A-020 | 2 porte | da 300 kHz a 6 GHz | test set standard |
| N5230A-025 | 2 porte | da 300 kHz a 6 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-120 | 2 porte | da 300 kHz a 13,5 GHz | test set standard |
| N5230A-125 | 2 porte | da 300 kHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-220 | 2 porte | da 10 MHz a 20 GHz | test set standard |
| N5230A-225 | 2 porte | da 10 MHz a 20 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-420 | 2 porte | da 10 MHz a 40 GHz | test set standard |
| N5230A-425 | 2 porte | da 10 MHz a 40 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-520 | 2 porte | da 10 MHz a 50 GHz | test set standard |
| N5230A-525 | 2 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-140 | 4 porte | da 300 kHz a 13,5 GHz | test set standard |
| N5230A-145 | 4 porte | da 300 kHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-146 | 4 porte | da 300 kHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente, seconda sorgente interna |
| N5230A-240 | 4 porte | 300 kHz - 20 GHz | |
| N5230A-245 | 4 porte | da 300 kHz a 20 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5230A-246 | 4 porte | da 300 kHz a 20 GHz | test set configurabile, attenuatori a step sulla sorgente, seconda sorgente interna |
Keysight Technologies N5230A Options:
- N5230A - 020 - Standard test set and standard power range, 300 kHz to 6 GHz
- N5230A - 025 - Configurable test set and extended power range, 300 kHz to 6 GHz
- N5230A - 120 - Standard test set and standard power range, 300 kHz to 13.5 GHz
- N5230A - 125 - Configurable test set and extended power range, 300 kHz to 13.5 GHz
- N5230A - 220 - Standard test set and standard power range, 10 MHz to 20 GHz
- N5230A - 225 - Configurable test set and extended power range, 10 MHz to 20 GHz
- N5230A - 420 - Standard test set and standard power range, 10 MHz to 40 GHz
- N5230A - 425 - Configurable test set and extended power range, 10 MHz to 40 GHz
- N5230A - 520 - Standard test set and standard power range, 10 MHz to 50 GHz
- N5230A - 525 - Configurable test set and extended power range, 10 MHz to 50 GHz
- N5230A - 080 - Fast sweep option (for Options 220, 225, 420, 425, 520, 525)
- N5230A - H08 - Special configuration option
- N5230A - H11 - Special configuration option
Il Keysight (Agilent) N5230A è una soluzione economica per analisi di rete generali, con misure bilanciate integrate a 2/4 porte. Gamma dinamica di 103 dB e rumore < 0,004 dB per alta precisione.
Dispone di velocità 4,5 µs/punto, 32 canali, 16.001 punti, estensione automatica delle porte e sorgente interna opzionale per analisi rapide di amplificatori e convertitori.

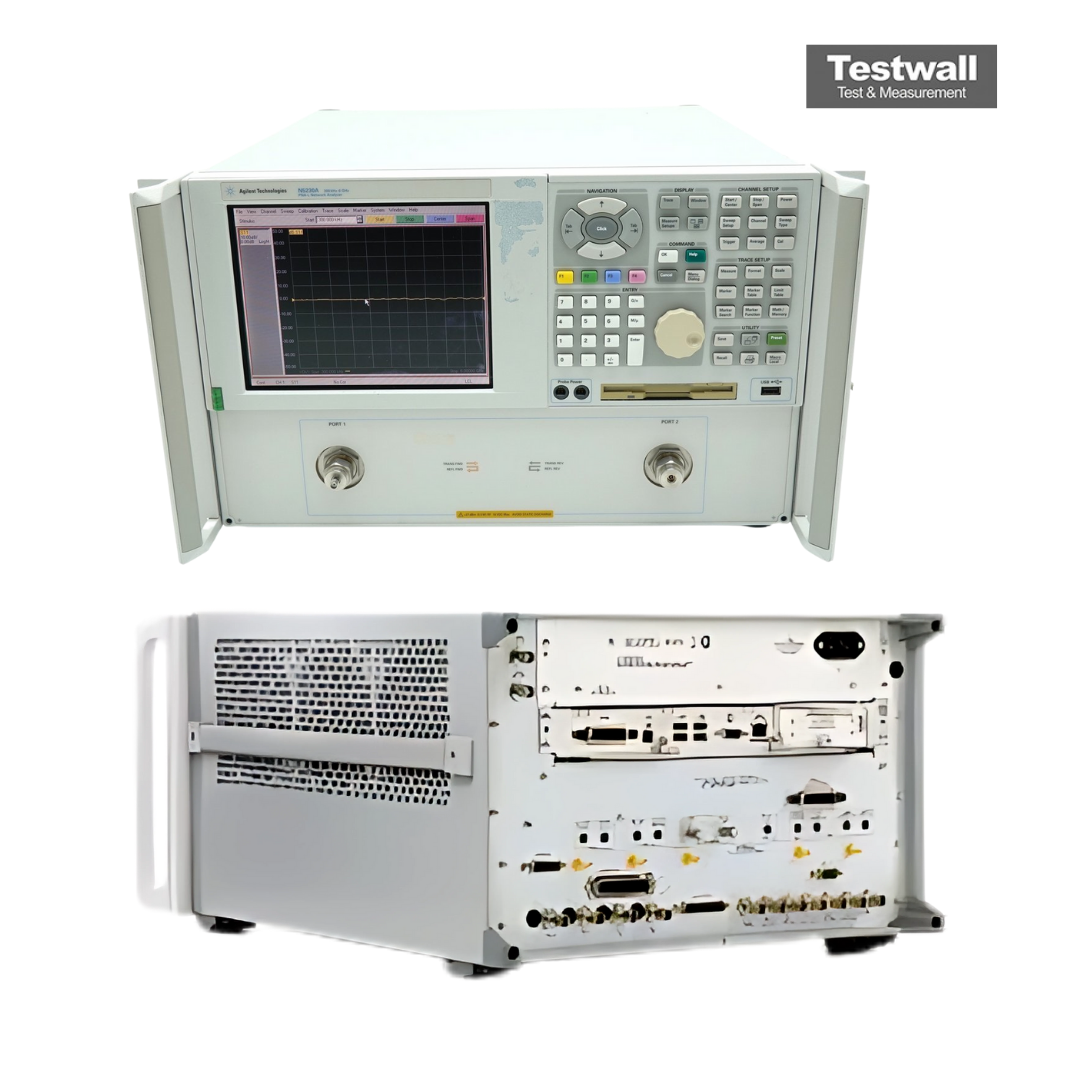

Testwall può fornire il Keysight (Agilent) N5230A usato, completamente testato. Con consegna globale e supporto esperto, Testwall assicura strumenti affidabili e ad alte prestazioni. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5230A.
