Keysight (Agilent)
Keysight (Agilent) N5234B
Analizzatore di reti PNA-L a 2 porte, 10 MHz – 43,5 GHz
da 10 MHz a 43,5 GHz Intervallo di frequenza
2 porte Numero di porte
85 dB (spec.), 104 dB (tip.) Gamma dinamica
-30 dBm … +6 dBm Intervallo di potenza di uscita
1 Sorgenti interne
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | da 10 MHz a 43,5 GHz |
| Numero di porte | 2 porte |
| Gamma dinamica | 85 dB (spec.), 104 dB (tip.) |
| Intervallo di potenza di uscita | -30 dBm … +6 dBm |
| Sorgenti interne | 1 |
| Impedenza | 50 Ω |
| Tipo di connettore | 2,4 mm maschio |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Rumore di traccia | 0,003 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo, compressione del guadagno |
| Display | 12,1" LCD, 1280×800, touchscreen |
| Interfacce | LAN, 2× GPIB, USB, HiSLIP |
| Serie | PNA-L |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5234B-200 | 2 porte | da 10 MHz a 43,5 GHz | test set standard |
| N5234B-216 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente |
Keysight (Agilent) N5234B Options:
- N5247B - 029 - Hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247B - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247B - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5247B - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 2-port analyzer, and bias tees
- N5247B - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247B - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range), and bias-tees
- N5247B - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 4-port analyzer, and bias tees
- N5247B - 425 - 4-port configurable test set, source and receiver attenuators, internal second source, combiner, mechanical switches, low frequency extension (LFE), and dedicated 50 GHz noise receiver

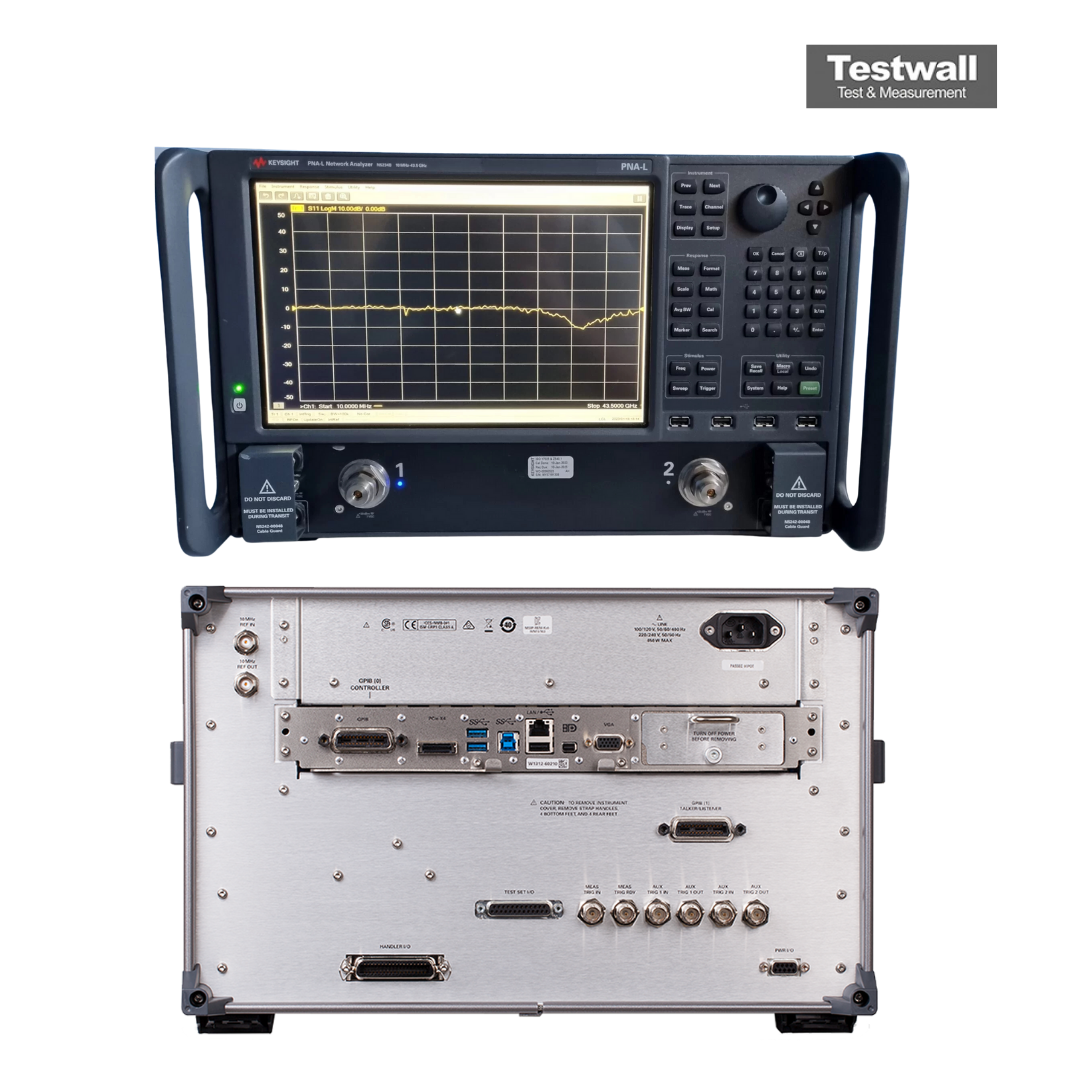

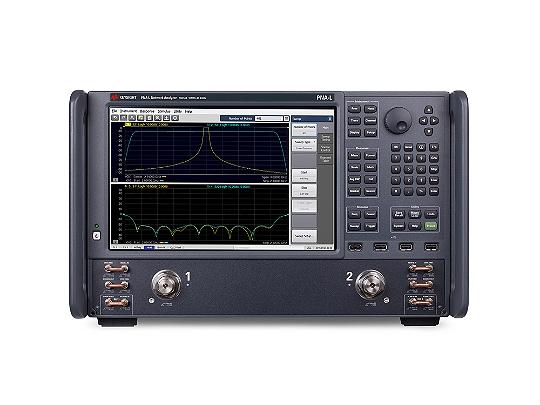

Il Keysight (Agilent) N5234B è un analizzatore di reti vettoriali serie PNA-L a 2 porte con copertura da 10 MHz a 43,5 GHz.
Testwall può fornire il Keysight (Agilent) N5234B usato, completamente testato. Con assistenza esperta e consegna in tutto il mondo, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattateci direttamente se avete bisogno di calibrazione o riparazione del Keysight (Agilent) N5234B.
