Keysight (Agilent)

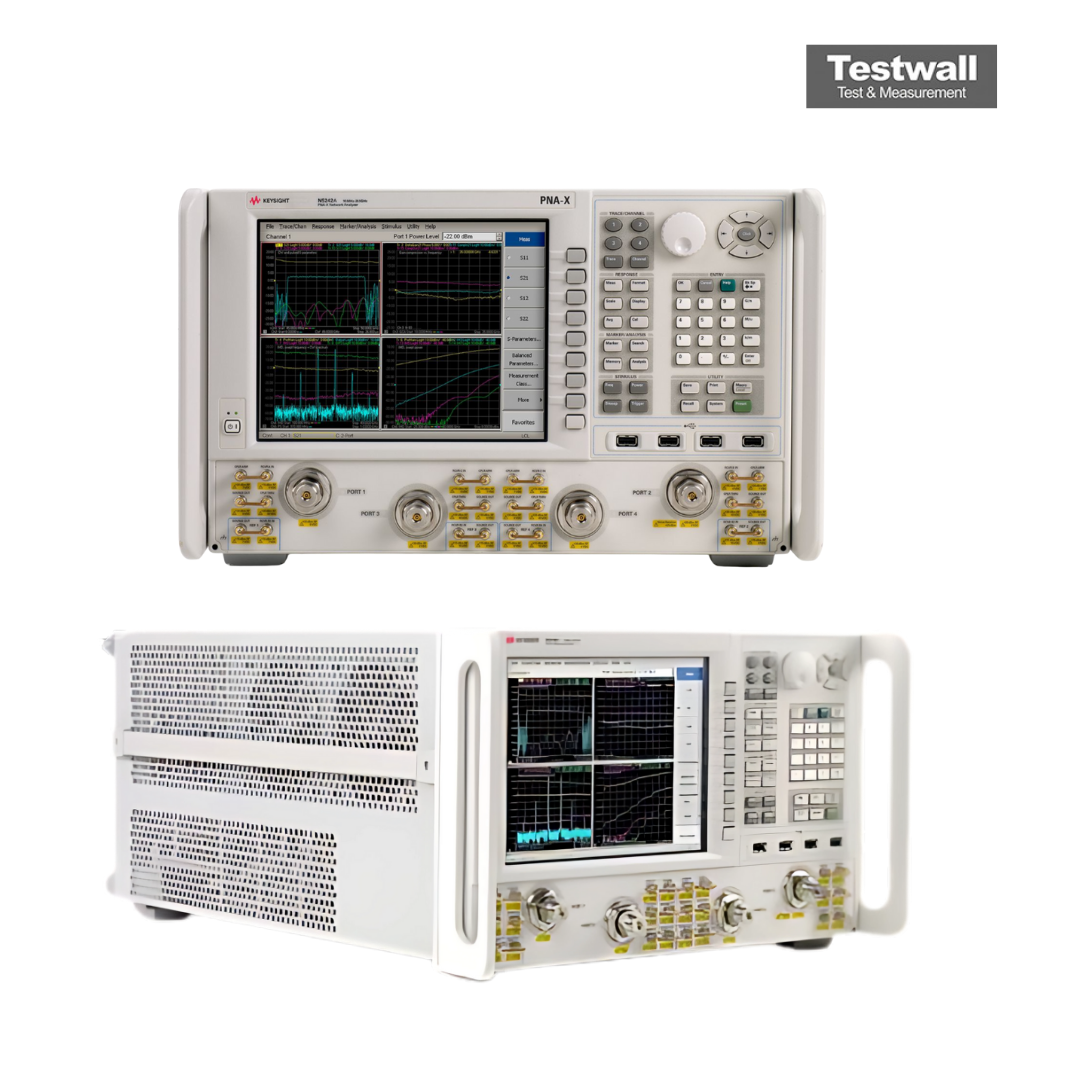

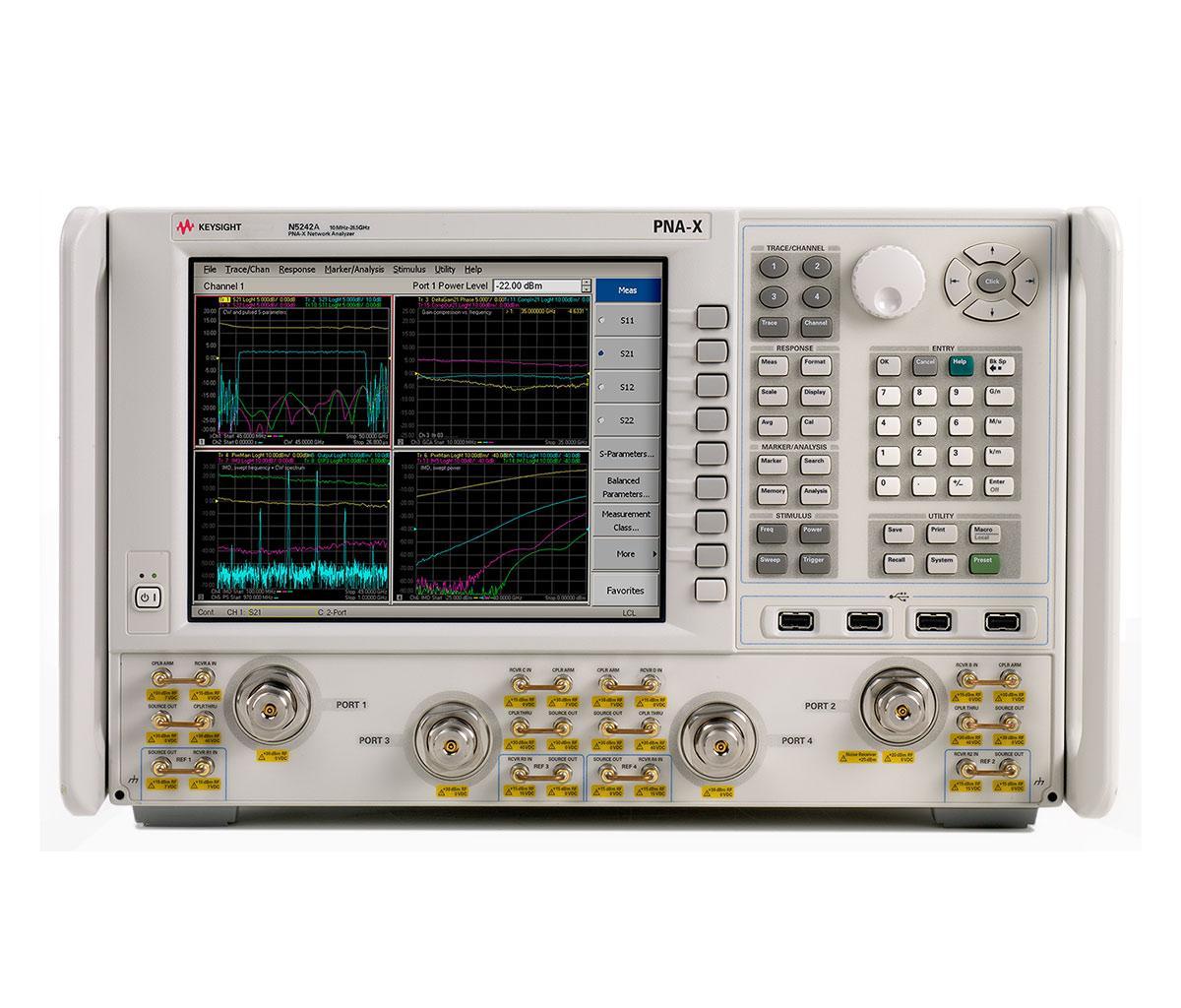

Keysight (Agilent) N5242A-400
4-port, 26.5 GHz PNA-X Network Analyzer, 3.5 mm (m)
10 MHz - 26,5 GHz Intervallo di Frequenza
4 porte Numero di Porte
127 dB (spec.), 139 dB (tip.) Gamma dinamica
Da -85 dBm a +10 dBm Potenza di Uscita
Fino a 132 dB Dinamica di Misura
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 10 MHz - 26,5 GHz |
| Numero di Porte | 4 porte |
| Gamma dinamica | 127 dB (spec.), 139 dB (tip.) |
| Potenza di Uscita | Da -85 dBm a +10 dBm |
| Dinamica di Misura | Fino a 132 dB |
| Livello di Rumore del Pavimento | -114 dBm tipico |
| Punti di Sweep | Da 1 a 32.001 punti per sweep |
| Impedenza di Riferimento | 50 Ohm |
| Connettori RF | 2,4 mm (compatibile con 50 Ohm) |
| Velocità di Misura | Fino a 40 µs per punto |
| Interfacce di Connettività | GPIB, USB, LAN (LXI Core 2011) |
| Larghezza di banda IF | 1 Hz … 5 MHz |
| Rumore di traccia | 0,002 dB rms |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, RF pulsata |
| Display | 10,4" LCD, 1024×768 |
Keysight Technologies N5242A-400 Options:
- N5242A-400 - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires one of option 219, 224, 419, or 423)
- N5242A-400 - 200 - 2-port standard test set (includes six front-panel access loops) and power range
- N5242A-400 - 219 - Adds 2-port extended power range, source and receiver attenuators, and bias-tees (requires Option 200)
- N5242A-400 - 224 - Adds an internal second source, a combiner, and mechanical switches to the 2-port analyzer (requires Option 200, 219, and 080)
- N5242A-400 - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5242A-400 - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5242A-400 - 423 - Adds an internal combiner, and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
Il Keysight (Agilent) N5242A-400 è un sistema PNA-X a 4 porte con doppie sorgenti, NVNA, bias-tees e modalità RF pulsata fino a 26,5 GHz.
Ottimizzato per test complessi, offre elevata dinamica e funzionalità pronte alla simulazione.
Testwall può fornire il Keysight (Agilent) N5242A-400 usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura affidabilità e qualità del servizio. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5242A-400.
