Keysight (Agilent)

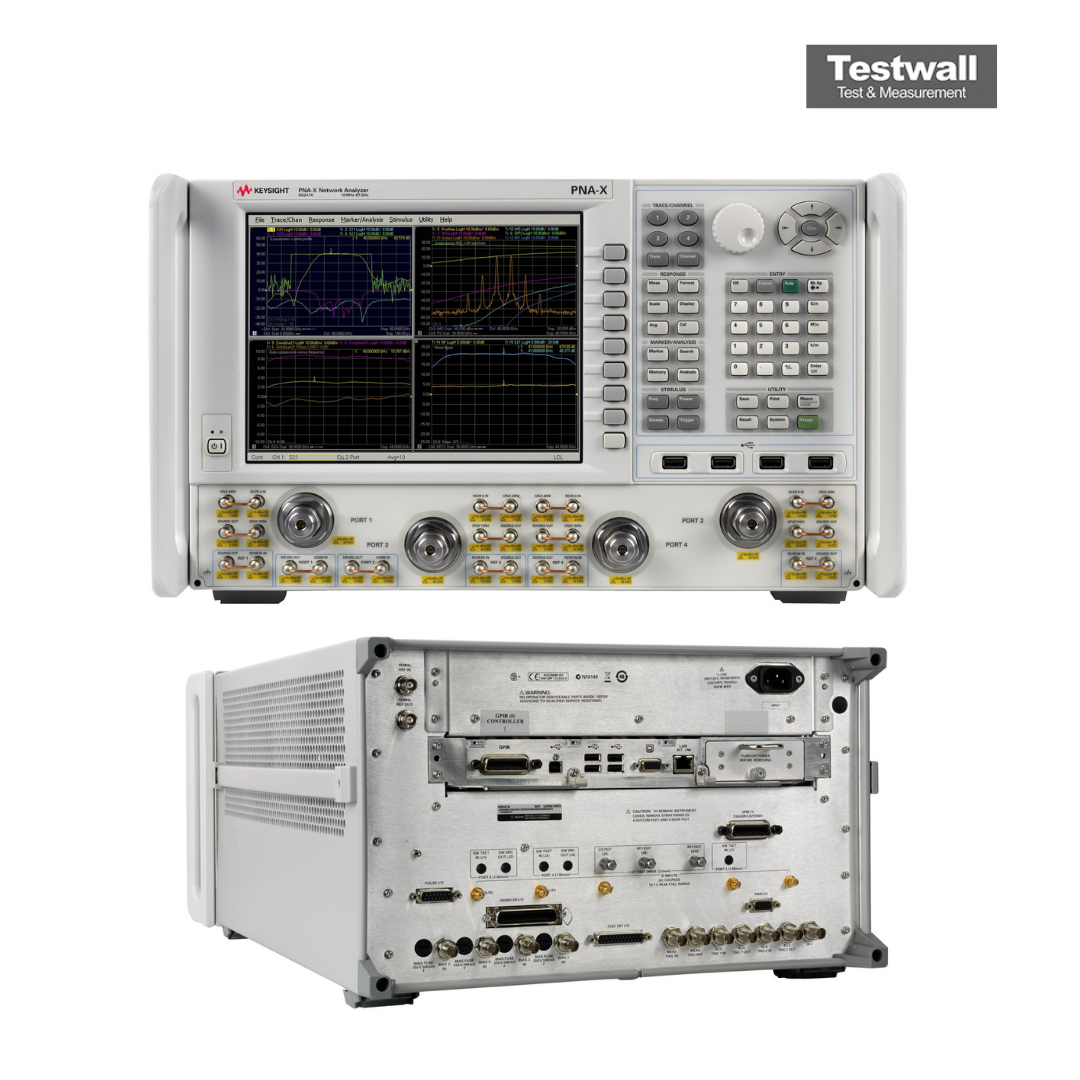

Keysight Technologies N5247A
10 MHz to 67 GHz Network Analyser
10 MHz - 67 GHz Intervallo di frequenza
4 porte Numero di porte
Fino a 113 dB Dinamica di misura
Da -90 dBm a +13 dBm Potenza di uscita
2,4 mm (femmina) Connettori RF
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 10 MHz - 67 GHz |
| Numero di porte | 4 porte |
| Dinamica di misura | Fino a 113 dB |
| Potenza di uscita | Da -90 dBm a +13 dBm |
| Connettori RF | 2,4 mm (femmina) |
| Tracce misurabili | Fino a 16 tracce simultanee |
| Velocità di misura | Fino a 42 µs per punto |
| Interfacce di connettività | USB, LAN (LXI), GPIB |
| Sistema operativo | Windows 7 (64 bit) |
| Dimensioni (L x A x P) | 426 mm x 266 mm x 498 mm |
Keysight (Agilent) N5247A Options:
- N5247A - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247A - 200 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247A - 219 - Adds 2-port extended power range, source and receiver attenuators, and bias-tees (requires Option 200)
- N5247A - 224 - Adds an internal second source, a combiner, and mechanical switches to the 2-port analyzer (requires Option 200, 219, and 080)
- N5247A - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247A - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5247A - 423 - Adds an internal combiner, and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
| Model | N5247A |
|---|
Il Keysight (Agilent) N5247A PNA-X copre da 10 MHz a 67 GHz con 2 o 4 porte e due sorgenti integrate, offrendo misurazioni S-parameter precise con un intervallo dinamico di 110 dB.
Utilizzato per filtri, amplificatori, convertitori e dispositivi non lineari, supporta S-parametri CW/pulsati, compressione del guadagno e applicazioni a onde millimetriche.
Testwall può fornire il Keysight N5247A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni e un servizio affidabile. Contattaci per calibrazione o riparazione del Keysight N5247A.
