Keysight (Agilent)

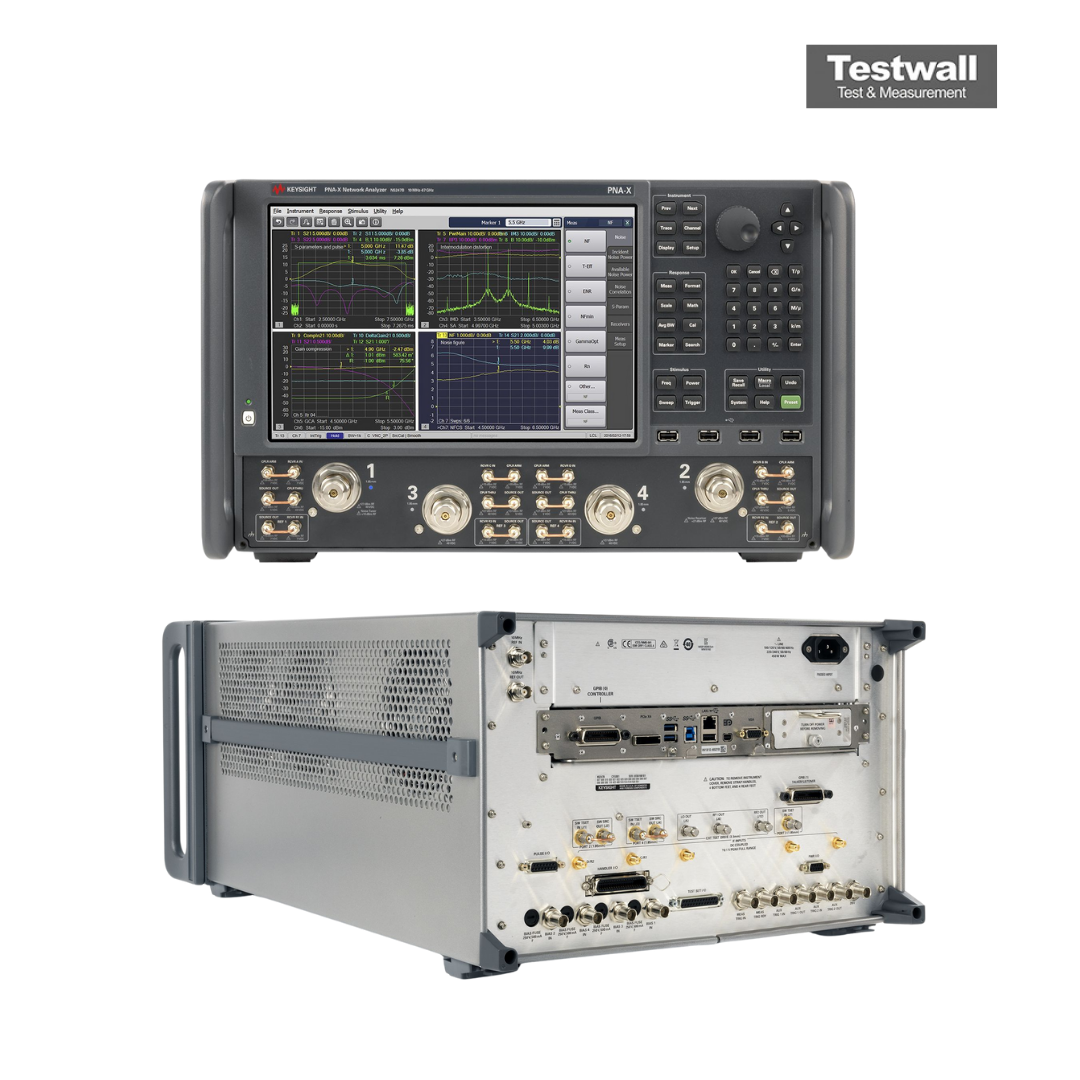

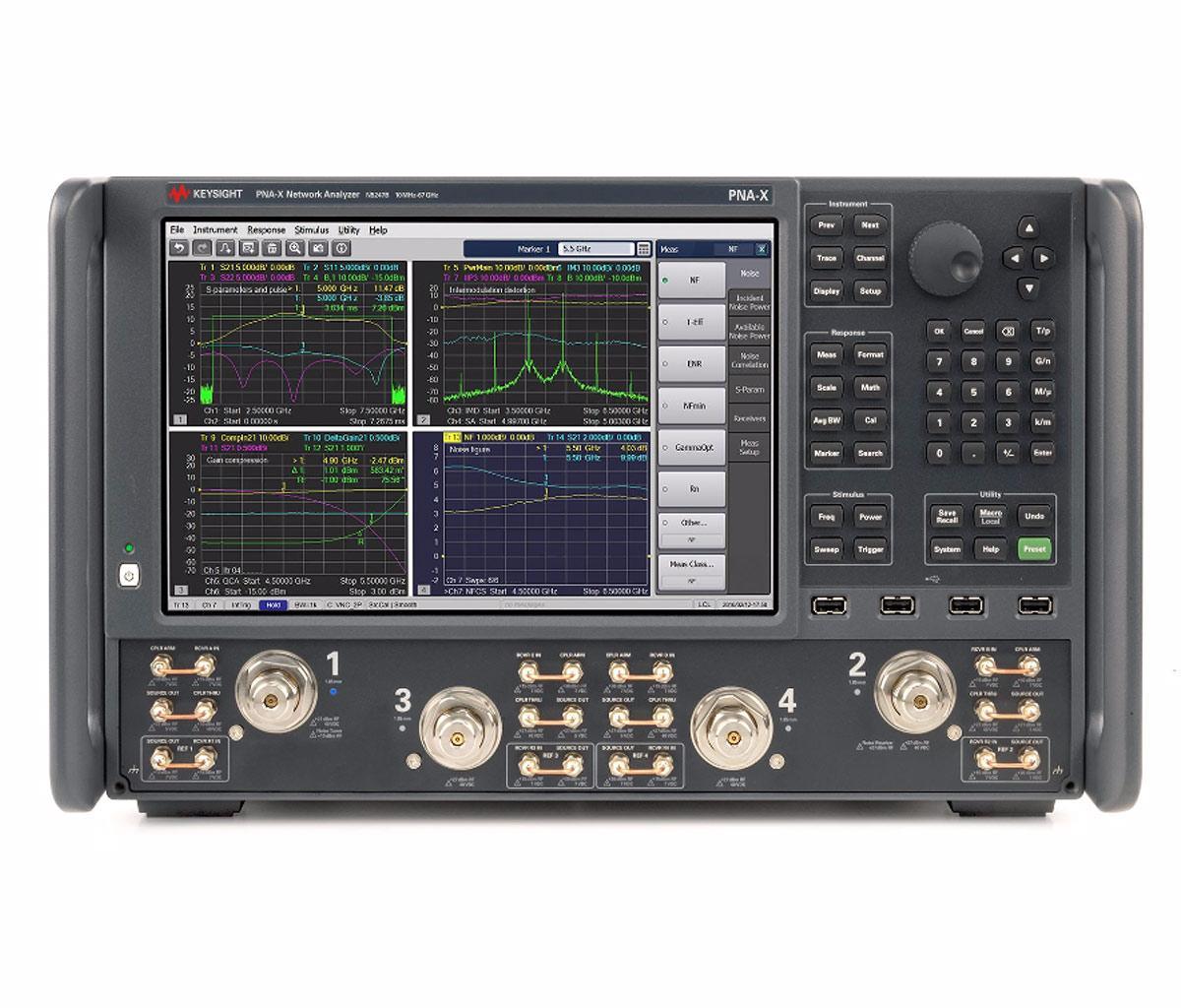

Keysight Technologies N5247B-423
4-port, 67 GHz PNA-X Network Analyzer
10 MHz - 67 GHz Gamma di Frequenza
4 porte Numero di Porte
+13 dBm Potenza di Uscita Massima
105 dB Dinamica di Misura
1.85 mm (compatibile 2.4 mm) Tipo di Connettore
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 10 MHz - 67 GHz |
| Numero di Porte | 4 porte |
| Potenza di Uscita Massima | +13 dBm |
| Dinamica di Misura | 105 dB |
| Tipo di Connettore | 1.85 mm (compatibile 2.4 mm) |
| Livello di Rumore di Fase | -114 dBc/Hz a 10 kHz di offset |
| Impedenza di Sistema | 50 Ohm |
| Velocità di Misura | fino a 42 µs per punto |
| Opzione Inclusa | Opzione 423 - Analizzatore di Reti Vettoriale a 4 Porte |
| Alimentazione Richiesta | 100-240 V CA, 50/60 Hz |
Keysight Technologies N5247B-423 Options:
- N5247B-423 - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247B-423 - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247B-423 - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5247B-423 - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 2-port analyzer, and bias tees
- N5247B-423 - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247B-423 - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range), and bias-tees
- N5247B-423 - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 4-port analyzer, and bias tees
- N5247B-423 - 425 - 4-port configurable test set, source and receiver attenuators, internal second source, combiner, mechanical switches, low frequency extension (LFE), and dedicated 50 GHz noise receiver
- N5247B-423 - 021 - Pulse modulators (source modulator add-on)
- N5247B-423 - 022 - Pulse modulators (source modulator add-on)
- N5247B-423 - 025 - Adds 4 pulse generators
- N5247B-423 - 080 - Recommended internal second source option for 4-port models
| Model | N5247B-423 |
|---|
Il Keysight (Agilent) N5247B-423 è un analizzatore PNA-X a 2/4 porte fino a 67 GHz con controllo avanzato della potenza e dei bias-tee (opzione 423). Include doppia sorgente, combinatore, modalità pulsata e rimozione fixture.
Ideale per test RF flessibili e configurazioni complesse.
Testwall può fornire il Keysight (Agilent) N5247B-423 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5247B-423.
