Keysight (Agilent)

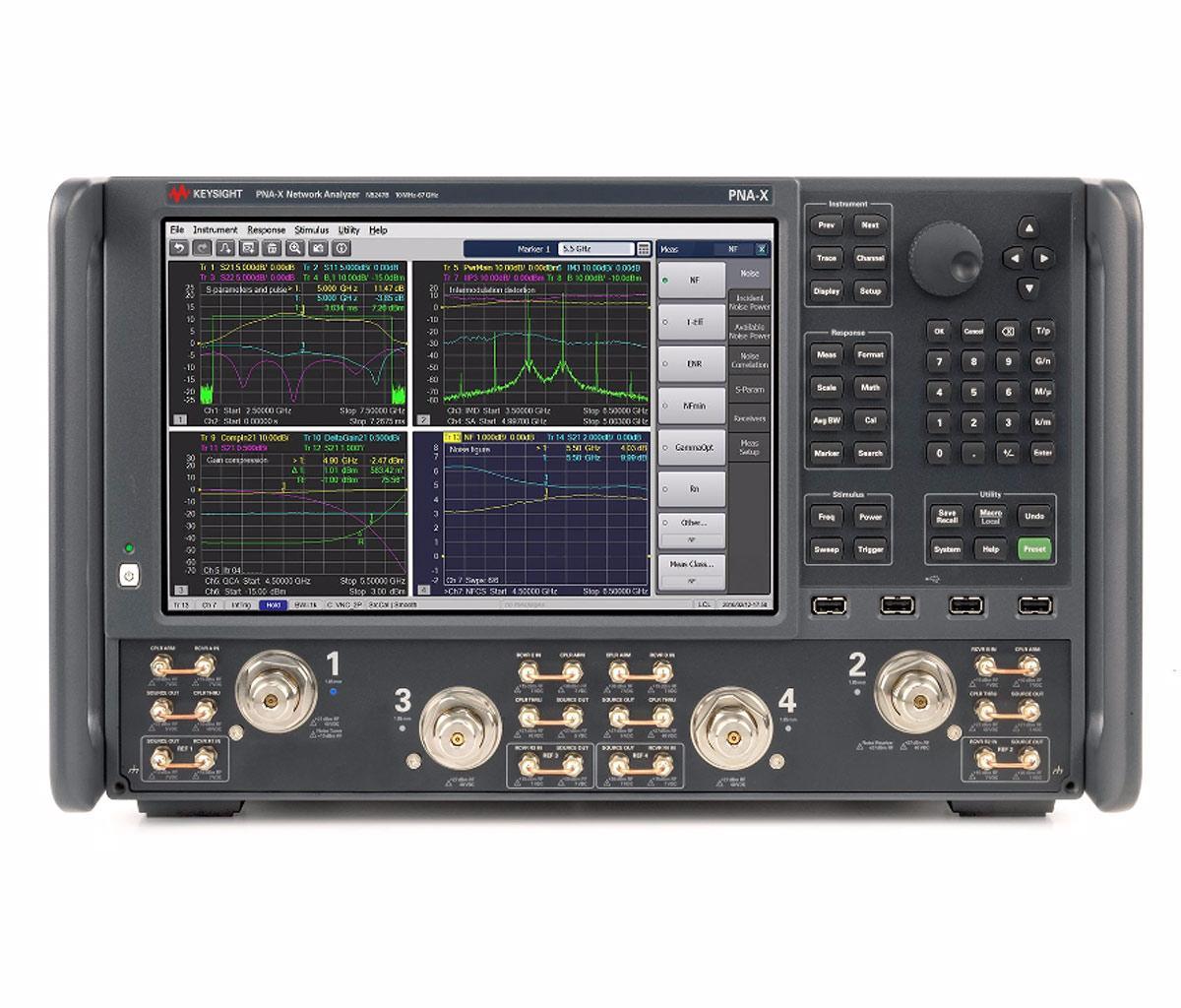

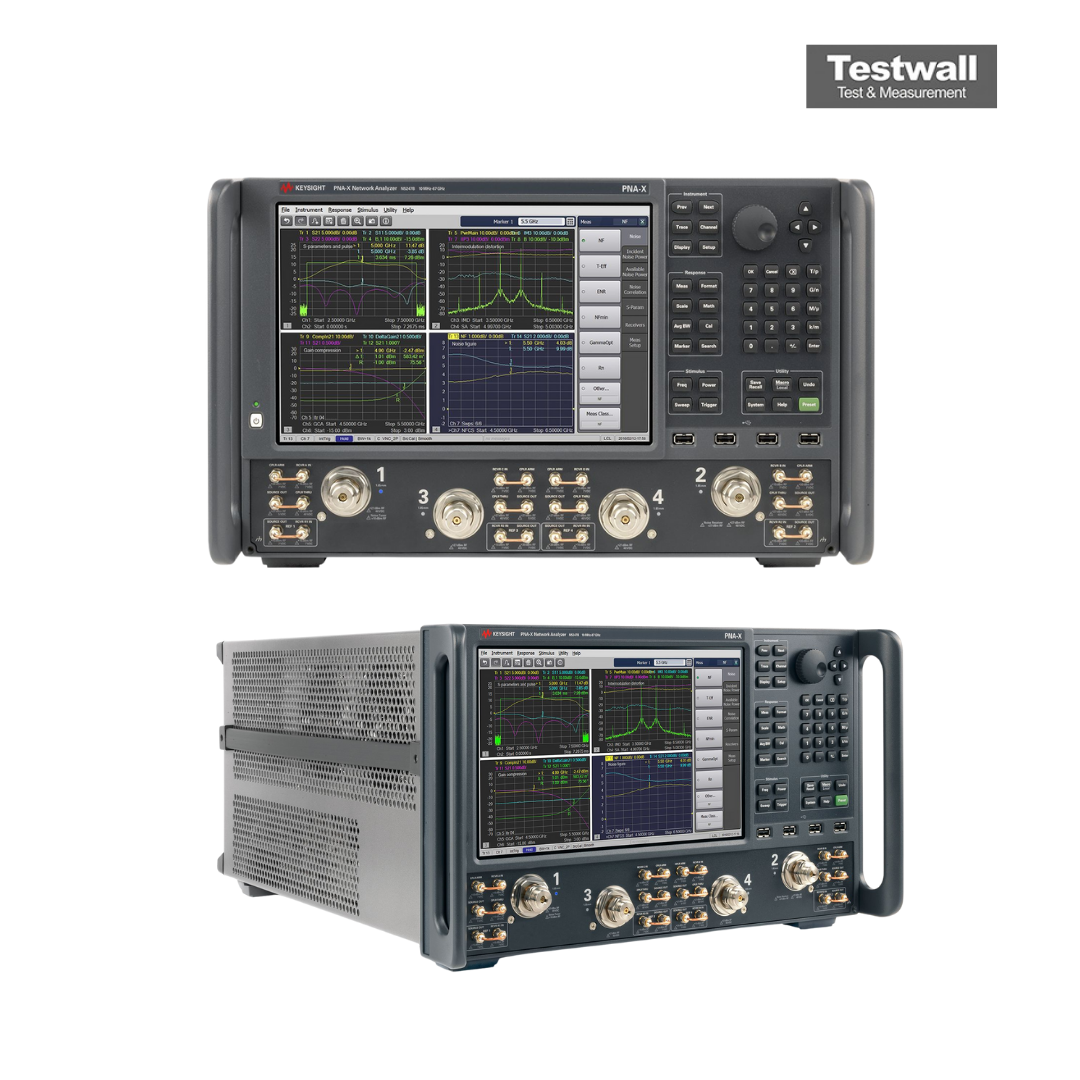

Keysight (Agilent) N5247B-425
4-port, 67 GHz PNA-X Network Analyzer
10 MHz - 67 GHz Gamma di Frequenza
4 porte Numero di Porte
131 dB (spec.), 138 dB (tip.) Gamma dinamica
Da -85 dBm a +13 dBm Potenza di Uscita
Fino a 107 dB Dinamica di Misura
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 10 MHz - 67 GHz |
| Numero di Porte | 4 porte |
| Gamma dinamica | 131 dB (spec.), 138 dB (tip.) |
| Potenza di Uscita | Da -85 dBm a +13 dBm |
| Dinamica di Misura | Fino a 107 dB |
| Connettori RF | 2,4 mm (compatibile con 50 Ω) |
| Impedenza Caratteristica | 50 Ohm |
| Velocità di Misura | Fino a 42 µs per punto |
| Interfacce di Connettività | USB, LAN (LXI), GPIB |
| Sistema Operativo | Windows 10 a 64 bit |
| Opzione di Calibrazione | Calibrazione elettronica integrata (ECal compatibile) |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 100.003 |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, rumore di fase (opz.), RF pulsata |
| Display | 12,1" LCD, 1280×800, touchscreen |
Keysight Technologies N5247B-425 Options:
- N5247B-425 - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247B-425 - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247B-425 - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5247B-425 - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 2-port analyzer, and bias tees
- N5247B-425 - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247B-425 - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range), and bias-tees
- N5247B-425 - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 4-port analyzer, and bias tees
- N5247B-425 - 425 - 4-port configurable test set, source and receiver attenuators, internal second source, combiner, mechanical switches, low frequency extension (LFE), and dedicated 50 GHz noise receiver
- N5247B-425 - 021 - Pulse modulator (port 1)
- N5247B-425 - 022 - Pulse modulator (port 2)
- N5247B-425 - 025 - Adds 4 pulse generators
- N5247B-425 - 080 - Internal second source (recommended with Options 401 and 419)
Il Keysight (Agilent) N5247B-425 è un sistema PNA-X completo da 10 MHz a 67 GHz con porte robuste da 1,85 mm e Opzione 425 per attenuatori, bias-tees e controllo completo della potenza.
Ideale per test RF e DC avanzati, con sweep continuo della potenza e ampia gamma di frequenza.
Testwall può fornire il Keysight (Agilent) N5247B-425 usato, completamente testato. Con supporto esperto e consegna globale, garantisce affidabilità e qualità. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5247B-425.
