Keysight (Agilent)

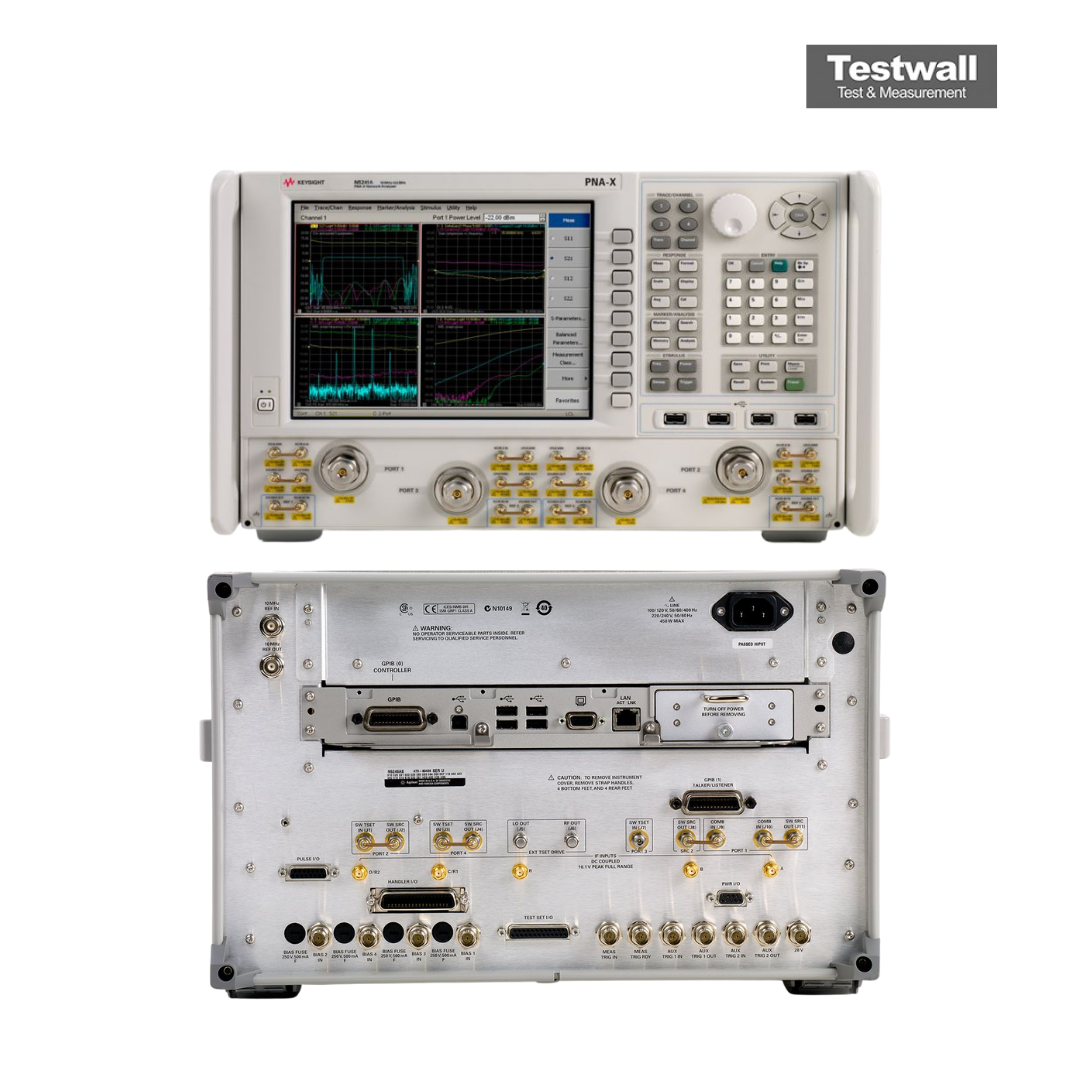

Keysight (Agilent) N5249A
10 MHz to 8.5 GHz Network Analyser
300 kHz – 8,5 GHz Intervallo di Frequenza
4 porte Numero di Porte
Da -85 dBm a +20 dBm Potenza di Uscita
Fino a 123 dB Dinamica di Misura
Fino a 16 tracce simultanee Tracce Simultanee
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 300 kHz – 8,5 GHz |
| Numero di Porte | 4 porte |
| Potenza di Uscita | Da -85 dBm a +20 dBm |
| Dinamica di Misura | Fino a 123 dB |
| Tracce Simultanee | Fino a 16 tracce simultanee |
| Connettori RF | Connettori tipo 3,5 mm (femmina) |
| Velocità di Misura | Fino a 42 µs per punto dati |
| Interfacce di Connessione | GPIB, USB, LAN (LXI Class C) |
| Punti per Sweep | Da 1 a 100.001 punti per sweep |
| Alimentazione | 100–240 V CA, 50/60 Hz |
| Larghezza di banda IF | 1 Hz … 5 MHz |
| Rumore di traccia | 0,002 dB rms |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, RF pulsata |
| Display | 10,4" LCD, 1024×768 |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5249A-200 | 2 porte | da 10 MHz a 8,5 GHz | test set configurabile |
| N5249A-219 | 2 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5249A-224 | 2 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni |
| N5249A-400 | 4 porte | da 10 MHz a 8,5 GHz | test set configurabile |
| N5249A-419 | 4 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5249A-423 | 4 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni |
Keysight (Agilent) N5249A Options:
- N5227A - 210 - 2-port, single source, with metrology configuration
- N5227A - 410 - 4-port, dual source, with metrology configuration
L'analizzatore Keysight (Agilent) N5249A PNA-X copre da 10 MHz a 8,5 GHz con 2–4 porte. Include sorgenti e ricevitori per misure lineari/non-lineari.
Ideale per testare amplificatori e convertitori, riduce i costi e consuma meno energia.
Testwall può fornire il Keysight (Agilent) N5249A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità eccellente. Contattaci per taratura o riparazione del Keysight (Agilent) N5249A.
