Keysight (Agilent)

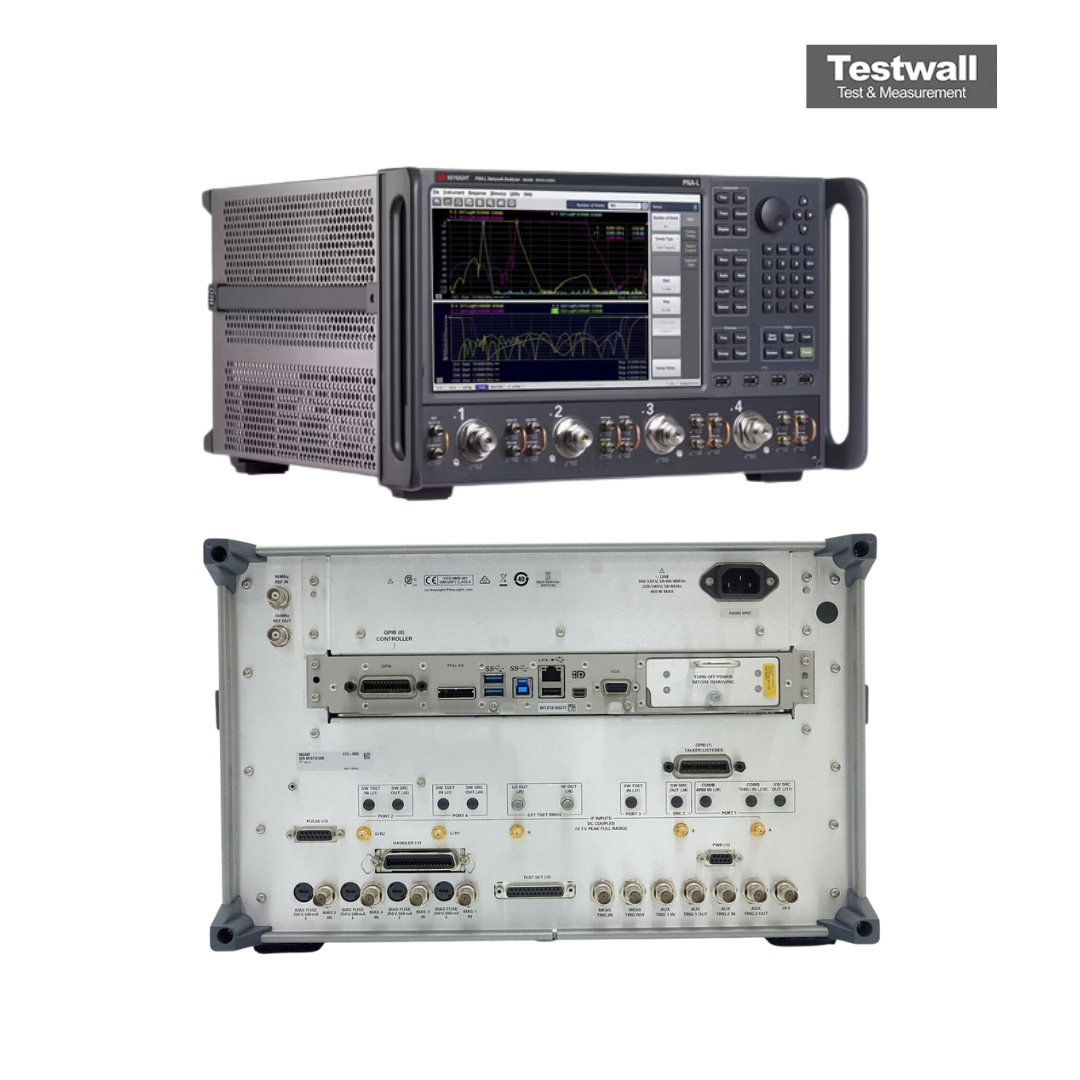

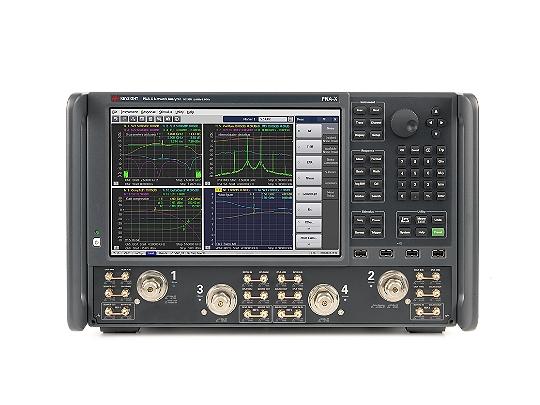

Keysight (Agilent) N5249B
Analizzatore di reti PNA-X a 2/4 porte, 10 MHz – 8,5 GHz
da 10 MHz a 8,5 GHz Intervallo di frequenza
2/4 porte Numero di porte
138 dB (spec.), 145 dB (tip.) Gamma dinamica
max. +13 dBm Intervallo di potenza di uscita
50 Ω Impedenza
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | da 10 MHz a 8,5 GHz |
| Numero di porte | 2/4 porte |
| Gamma dinamica | 138 dB (spec.), 145 dB (tip.) |
| Intervallo di potenza di uscita | max. +13 dBm |
| Impedenza | 50 Ω |
| Tipo di connettore | 3,5 mm maschio |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 100.003 |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, rumore di fase (opz.), RF pulsata |
| Display | 12,1" LCD, 1280×800, touchscreen |
| Interfacce | LAN, 2× GPIB, USB, HiSLIP |
| Serie | PNA-X |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5249B-201 | 2 porte | da 10 MHz a 8,5 GHz | test set configurabile |
| N5249B-217 | 2 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5249B-219 | 2 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5249B-222 | 2 porte | da 10 MHz a 8,5 GHz | configurazione ad alta potenza, seconda sorgente interna, combinatore e commutatori interni |
| N5249B-224 | 2 porte | da 10 MHz a 8,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni |
| N5249B-401 | 4 porte | da 10 MHz a 8,5 GHz | test set configurabile |
| N5249B-417 | 4 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5249B-419 | 4 porte | da 10 MHz a 8,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5249B-422 | 4 porte | da 10 MHz a 8,5 GHz | configurazione ad alta potenza, combinatore e commutatori interni |
| N5249B-423 | 4 porte | da 10 MHz a 8,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni |
| N5249B-425 | 4 porte | da 900 Hz a 8,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni, estensione in bassa frequenza fino a 900 Hz |
Keysight (Agilent) N5249B Options:
- N5249B - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires option 219, 222, 224, 419, 422, or 423)
- N5249B - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5249B - 217 - 2-port standard test set (includes six front-panel access loops), power range, and source and receiver attenuators (extended power range)
- N5249B - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5249B - 222 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches
- N5249B - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches, and bias tees
- N5249B - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5249B - 417 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range)
- N5249B - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), source and receiver attenuators (extended power range), and bias-tees
- N5249B - 422 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches
- N5249B - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches, and bias tees
Il Keysight (Agilent) N5249B è un analizzatore di reti vettoriali serie PNA-X a 2/4 porte con copertura da 10 MHz a 8,5 GHz.
Testwall può fornire il Keysight (Agilent) N5249B usato, completamente testato. Con assistenza esperta e consegna in tutto il mondo, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattateci direttamente se avete bisogno di calibrazione o riparazione del Keysight (Agilent) N5249B.
