Rigol

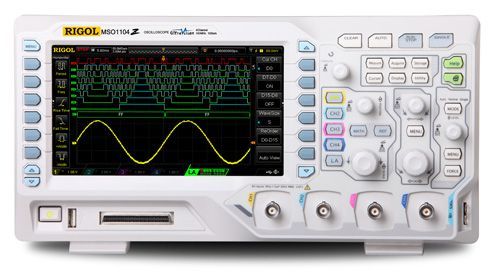

Rigol MSO1104Z
100 MHz Mixed Signal Oscilloscope
100 MHz Larghezza di banda
4 Numero di canali analogici
16 Canali digitali
1 GSa/s Frequenza di campionamento massima
12 Mpts Profondità di memoria
| Attributo | Valore |
|---|---|
| Larghezza di banda | 100 MHz |
| Numero di canali analogici | 4 |
| Canali digitali | 16 |
| Frequenza di campionamento massima | 1 GSa/s |
| Profondità di memoria | 12 Mpts |
| Risoluzione verticale | 8 bit |
| Dimensione del display | 7 pollici TFT LCD (800 x 480 pixel) |
| Frequenza di aggiornamento della forma d'onda | 30.000 forme d'onda al secondo |
| Interfacce di comunicazione | USB Host, USB Device, LAN (LXI), Aux |
| Tensione di ingresso massima | 300 V CAT I |
Rigol MSO1104Z Options:
- MSO1104Z - MSO1000Z Upgrade Package - MSO upgrade package for DS1000Z Plus only, including logic analyzer probe (RPL1116) and model label
- MSO1104Z - MEM-DS1000Z - Memory Depth Option: Analog channel: 24 Mpts (single channel)/12 Mpts (dual-channel)/6 Mpts (three/four-channel); Digital channel: 24 Mpts (8-channel)/12 Mpts (16-channel)
- MSO1104Z - REC-DS1000Z - Waveform Record Option: provides the waveform recording and playback function
- MSO1104Z - AT-DS1000Z - Advanced Trigger Option: RS232/UART trigger, I2C trigger, SPI trigger, Runt trigger, Window trigger, Nth edge trigger, delay trigger, timeout trigger, Setup/Hold trigger
- MSO1104Z - SA-DS1000Z - Serial Protocol Analysis Option: RS232/UART, I2C and SPI trigger and decoding functions
- MSO1104Z - RM-DS1000Z - Rack Mount Kit (Optional Accessory)
| Model | MSO1104Z |
|---|
