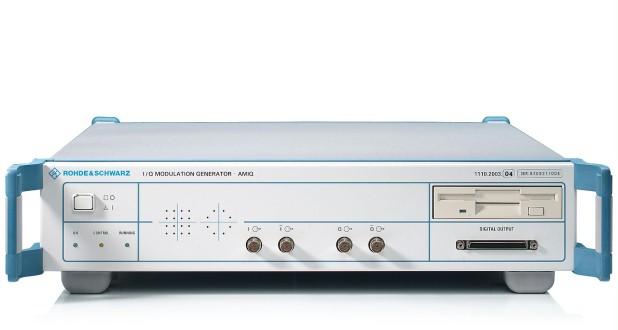

Rohde & Schwarz AMIQ I/Q Modulation Generator, New approaches in the generation of complex I/Q signals
| Attributo | Valore |
|---|---|
| Canali | 2 (I e Q) |
| Frequenza di campionamento | 10 Hz a 100 MSa/s |
| Ampiezza | 0 a 1 V (per canale) |
| Forme d’onda | arbitraria |
| Tempo di salita/discesa | 5 ns (tip.) |
| Gamma di frequenza | 25 MHz filter (0,15 dB flatness, tip.) |
| Risoluzione verticale | 14 bit |
| Memoria arbitraria | 4 Msample (AMIQ03), 16 Msample (AMIQ04) |
| Invecchiamento base tempi | 1 × 10⁻⁵ all’anno |
| Impedenza di uscita | 50 Ω |
| Connettore di uscita | BNC |
| Interfacce | GPIB, RS-232 |
| Display | senza display |
| Dimensioni (L × A × P) | 427 × 88 × 450 mm |
| Peso | 8,7 kg |
Rohde & Schwarz AMIQ I/Q Modulation Generator, New approaches in the generation of complex I/Q signals Options:
- AMIQ I/Q - AMIQ-B1 - BER Measurement
- AMIQ I/Q - AMIQ-B2 - Differential I/Q Outputs
- AMIQ I/Q - AMIQ-B3 - Digital I/Q Output
- AMIQ I/Q - AMIQB19 - I/Q Rear-Panel Connection
- AMIQ I/Q - AMIQK11 - IS-95 CDMA
- AMIQ I/Q - AMIQK12 - CDMA 2000
- AMIQ I/Q - AMIQK13 - Digital Standard W-CDMA TTD Mode (3GPP)
- AMIQ I/Q - AMIQK14 - Digital Standard TD-SCDMA
- AMIQ I/Q - AMIQK15 - OFDM Signal Generation
- AMIQ I/Q - AMIQK16 - Digital Standard 802.11b Wireless LAN
Il generatore di modulazione I/Q Rohde and Schwarz AMIQ offre una frequenza di campionamento di 100 MHz e una profondità di memoria di 16 MSamples, garantendo massima flessibilità per la generazione avanzata dei segnali. Dotato di disco rigido e unità floppy integrati, consente un comodo salvataggio dei dati. Compatibile con il software R&S®WinIQSIM™, permette la generazione accurata di segnali I/Q complessi.
Ideale per applicazioni che richiedono la simulazione dettagliata di segnali I/Q, AMIQ supporta ambienti di test sofisticati. Lo storage integrato migliora l’uso in laboratorio e sul campo.

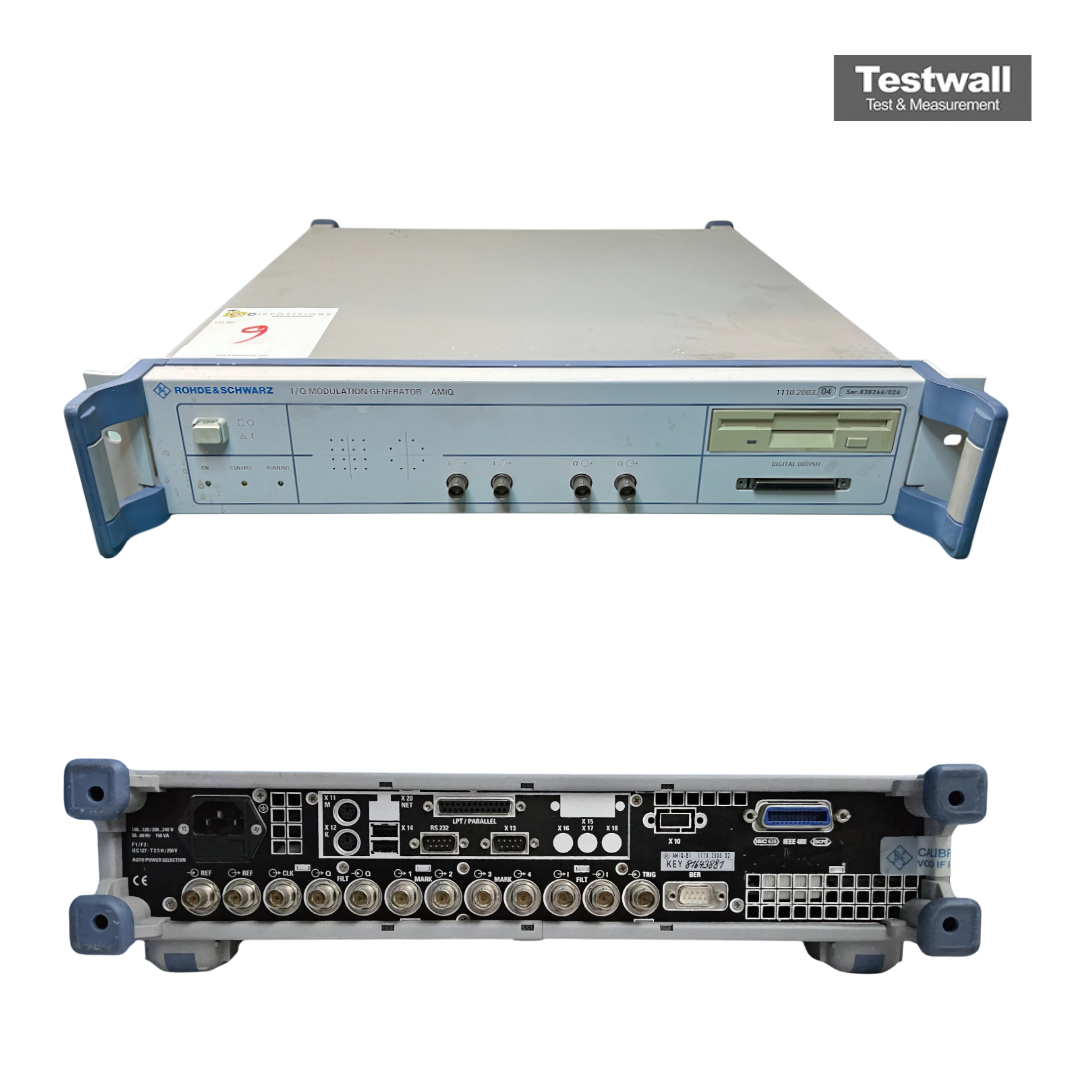

Testwall può fornire il generatore di modulazione I/Q Rohde and Schwarz AMIQ usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente se necessiti della calibrazione o riparazione del generatore AMIQ.
Opzioni e configurazioni
- Risoluzione verticale: 14 bit (16 bit digitale uscita, Opz. B3)
