Rohde & Schwarz

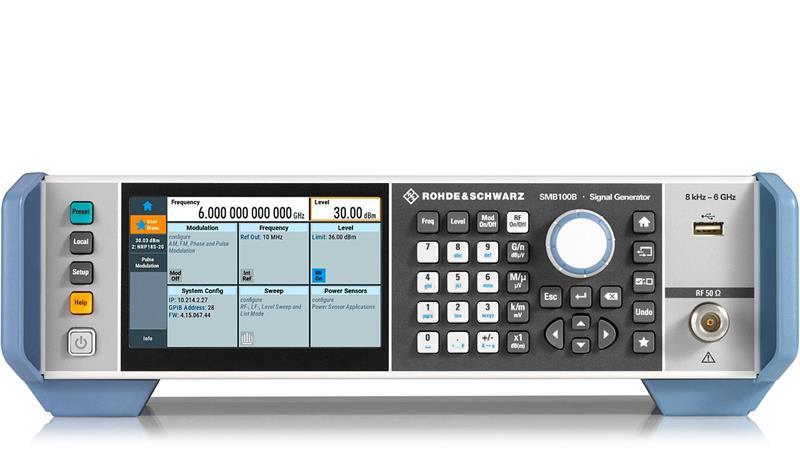

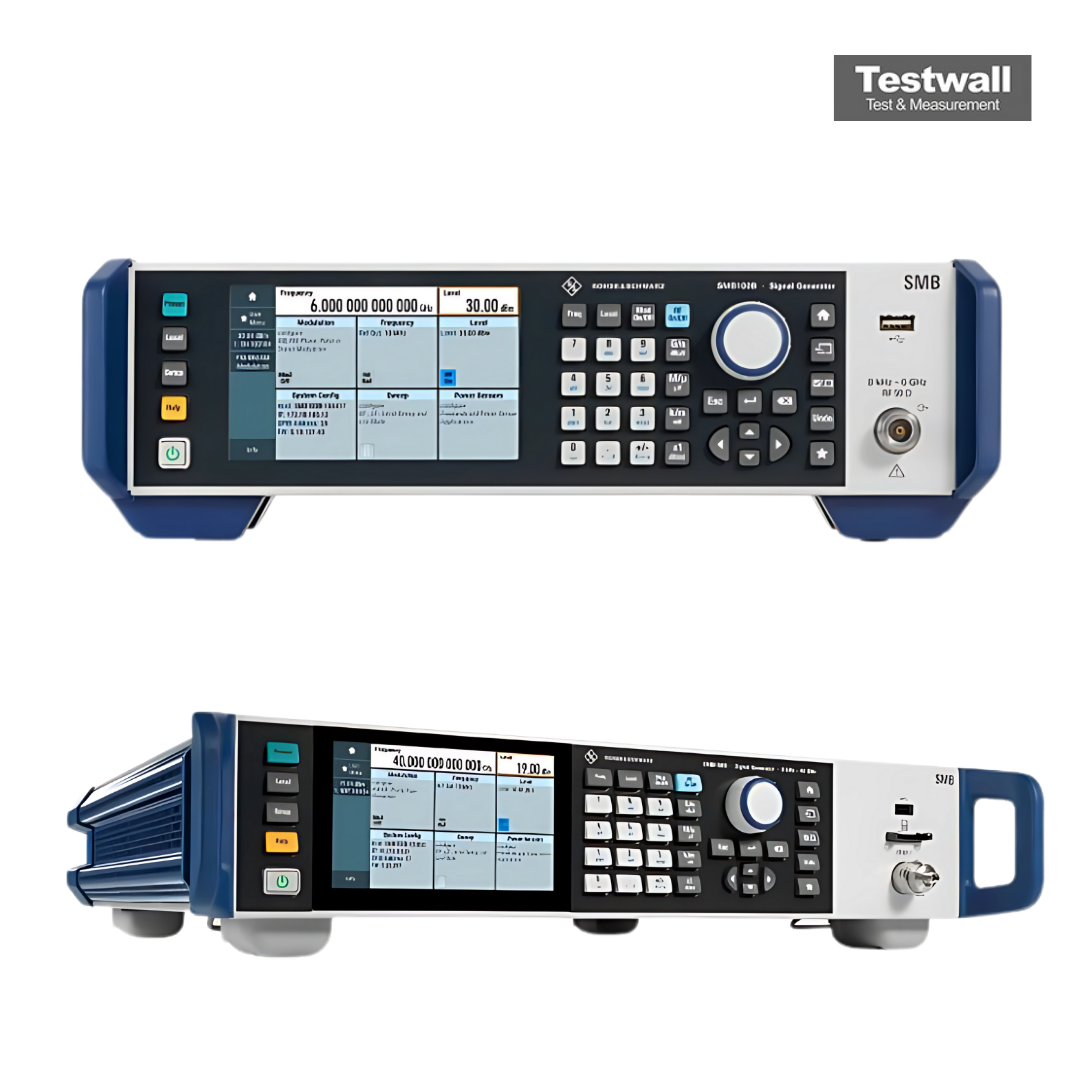

Rohde & Schwarz SMB100B
Generatore di segnali analogico, da 8 kHz a 1, 3 o 6 GHz (RF) o fino a 40 GHz (microonde)
0,001 Hz Risoluzione di frequenza
LAN, USB, GPIB Interfacce
5" a colori touchscreen Display
8 kHz a 1, 3, 6, 12,75, 20, 31,8 o 40 GHz Gamma di frequenza
-145 a +18 dBm (a 6 GHz); +16 dBm a 20 GHz; +13 dBm a 40 GHz Potenza di uscita
| Attributo | Valore |
|---|---|
| Risoluzione di frequenza | 0,001 Hz |
| Interfacce | LAN, USB, GPIB |
| Display | 5" a colori touchscreen |
| Gamma di frequenza | 8 kHz a 1, 3, 6, 12,75, 20, 31,8 o 40 GHz |
| Potenza di uscita | -145 a +18 dBm (a 6 GHz); +16 dBm a 20 GHz; +13 dBm a 40 GHz |
| Rumore di fase SSB | < -126 dBc/Hz (-132 dBc/Hz tip.) a 1 GHz, 20 kHz offset |
| Modulazione | AM, FM, ΦM, impulso (a seconda della configurazione) |
| Precisione di livello | < 0,5 dB (200 kHz a 3 GHz), < 0,7 dB (3 a 6 GHz), < 0,9 dB (a 20 GHz), < 1,0 dB (> 20 GHz) |
| Armoniche | < -30 dBc (a 6 GHz); < -55 dBc |
| Spurie non armoniche | < -86 dBc (a 750 MHz), < -70 dBc (3 a 6 GHz), < -52 dBc (24 a 40 GHz), offset > 10 kHz |
| Velocità di commutazione | < 1,5 ms (a 6 GHz), < 2,2 ms (a 20 GHz), < 2,5 ms (a 40 GHz) |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, ≤ 1 × 10⁻⁶ all’anno |
| Connettore uscita RF | tipo N femmina (a 6 GHz), 2,92 mm femmina |
| Dimensioni (L × A × P) | 344 × 108 × 372 mm (a 6 GHz), 460 × 107 × 503 mm |
| Peso | 6,8 kg (a 6 GHz), 10,7 kg |
Configurazioni disponibili
| Modello | Intervallo di frequenza | Configurazione |
| SMB100B-B101 | 8 kHz a 1 GHz | Generatore di segnali analogico |
| SMB100B-B103 | 8 kHz a 3 GHz | Generatore di segnali analogico |
| SMB100B-B106 | 8 kHz a 6 GHz | Generatore di segnali analogico |
| SMB100B-B112 | 8 kHz a 12,75 GHz | Generatore di segnali analogico |
| SMB100B-B120 | 8 kHz a 20 GHz | Generatore di segnali analogico |
| SMB100B-B131 | 8 kHz a 31,8 GHz | Generatore di segnali analogico |
| SMB100B-B140 | 8 kHz a 40 GHz | Generatore di segnali analogico |
Rohde & Schwarz SMB100B Options:
- SMB100B - SMBB-B101 - Frequency Option 8 kHz to 1 GHz
- SMB100B - SMBB-B103 - Frequency Option 8 kHz to 3 GHz
- SMB100B - SMBB-B106 - Frequency Option 8 kHz to 6 GHz
- SMB100B - SMBB-B1 - OCXO Reference Oscillator
- SMB100B - SMBB-B1H - OCXO Reference Oscillator, High Performance
- SMB100B - SMBB-B3 - 100 MHz, 1 GHz Ultra Low Noise Reference Input and Output
- SMB100B - SMBB-K704 - Flexible Reference Input from 1 MHz to 100 MHz
- SMB100B - SMBB-K31 - High Output Power 1/3/6 GHz
- SMB100B - SMBB-B32 - Ultra High Output Power 1/3/6 GHz
- SMB100B - SMBB-K22 - High Performance Pulse Modulator
- SMB100B - SMBB-K23 - Pulse Generator
- SMB100B - SMBB-K24 - Multifunction Generator
- SMB100B - SMBB-K27 - Pulse Train
- SMB100B - SMBB-K720 - AM / FM / φM Analog Modulation
- SMB100B - SMBB-B5 - Stereo/RDS Coder
- SMB100B - SMBB-B86 - Remote Control Interface (GPIB and USB)
Il generatore di segnale RF Rohde and Schwarz SMB100B offre prestazioni di segnale elevate da 8 kHz fino a 1, 3 o 6 GHz, a seconda dell'opzione di frequenza installata (SMBB-B101, B103 o B106). Potenza di uscita elevata (fino a 34 dBm a 1 GHz) e basso rumore di fase e di banda larga lo rendono un riferimento nel settore.
Facile integrazione nei sistemi di test esistenti grazie agli ingressi/uscite di frequenza di riferimento versatili e alla generazione precisa del segnale.
Testwall può fornire il Rohde and Schwarz SMB100B usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità superiori. Contattaci per calibrazione o riparazione del Rohde and Schwarz SMB100B.
Opzioni e configurazioni
- Interfacce: LAN, USB, GPIB (Opz. B86/K986)
- Gamma di frequenza: 8 kHz a 1, 3, 6, 12,75, 20, 31,8 o 40 GHz (Opz. B101/B103/B106/B112/B120/B131/B140)
- Potenza di uscita: -145 a +18 dBm (a 6 GHz; +21 dBm con Opz. K31, +26 dBm con Opz. B32); +16 dBm a 20 GHz; +13 dBm a 40 GHz
- Modulazione: AM, FM, ΦM (Opz. K720), impulso (Opz. K22)
- Armoniche: < -30 dBc (a 6 GHz); < -55 dBc (2 a 40 GHz, Opz. B112 a B140)
- Invecchiamento base tempi: 10 MHz, ≤ 1 × 10⁻⁶ all’anno (≤ 3 × 10⁻⁸ con Opz. B1H)
- Connettore uscita RF: tipo N femmina (a 6 GHz), 2,92 mm femmina (Opz. B112 a B140)
- Dimensioni (L × A × P): 344 × 108 × 372 mm (a 6 GHz), 460 × 107 × 503 mm (Opz. B112 a B140)
- Peso: 6,8 kg (a 6 GHz), 10,7 kg (Opz. B112 a B140)
