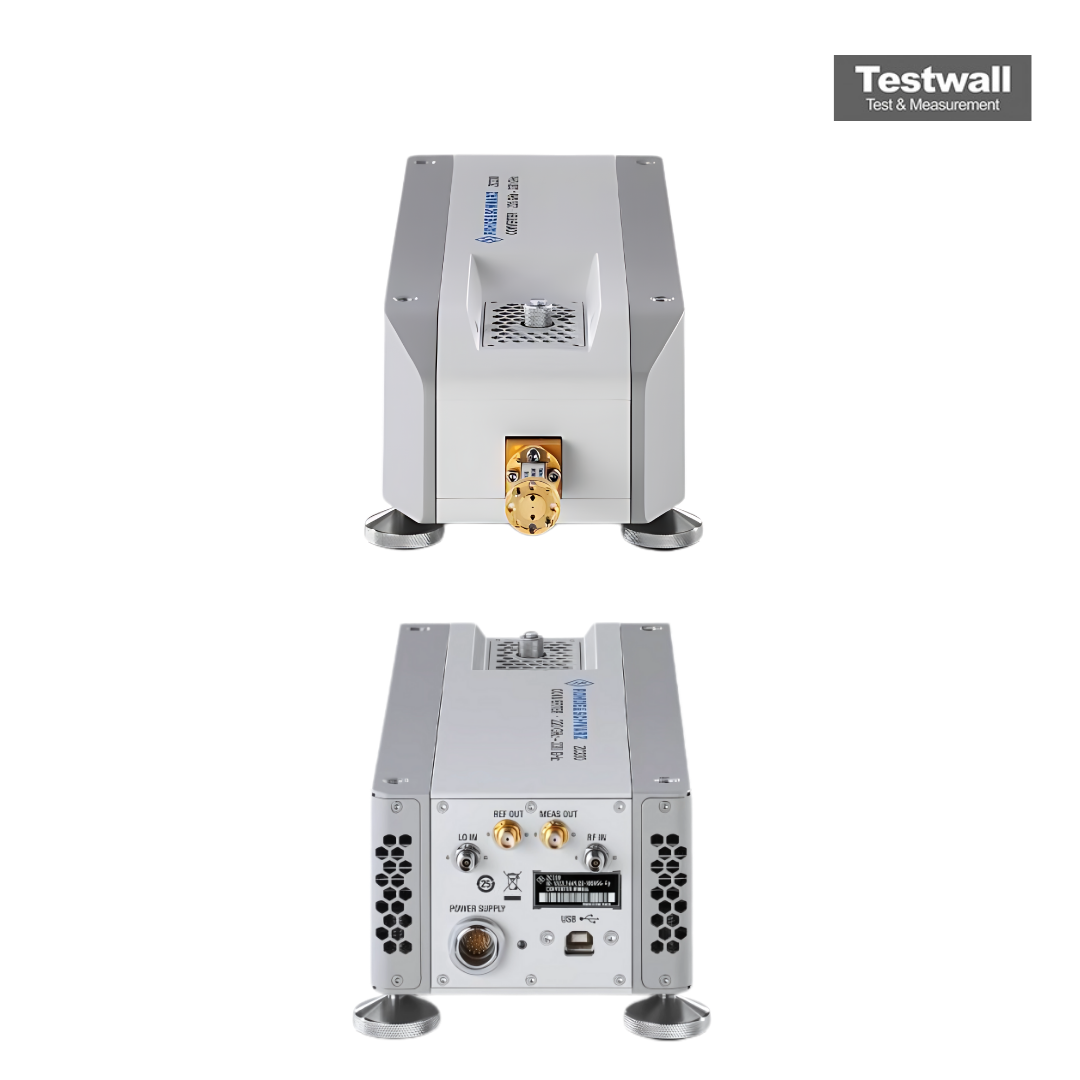

Rohde & Schwarz ZC170
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 110 GHz – 170 GHz |
| Tipo di connettore | Connettore WR-6 (waveguide) |
| Applicazione | Convertitore di frequenza per analizzatori di reti vettoriali (VNA) |
| Compatibilità | Compatibile con analizzatori di reti vettoriali Rohde & Schwarz serie ZVA/ZVT |
| Numero di porte | 2 porte |
| Livello di potenza massima in ingresso | +10 dBm |
| Tipo di misura | Misure di parametri S in banda millimetrica |
| Temperatura di esercizio | +5 °C – +40 °C |
| Dimensioni (L x A x P) | Compatte, progettate per uso in laboratorio con montaggio diretto sul DUT |
| Norma di riferimento | Conforme agli standard IEEE per misure in banda W/D (onde millimetriche) |
Rohde & Schwarz ZC170 Options:
- ZC170 - R&S®ZV-WR06 (1307.8807.10) - Waveguide Calibration Kit WR06 without sliding match, compatible with converter R&S®ZC170
- ZC170 - R&S®ZV-WR06 (1307.8807.11) - Waveguide Calibration Kit WR06 with sliding match, compatible with converter R&S®ZC170
- ZC170 - R&S®ZVA-K8 - Converter Control Software
- ZC170 - R&S®ZCPS - Converter Power Supply (supplies up to two converters)
- ZC170 - R&S®ZCPSC (1323.8159.12) - Power Supply Cable for R&S®ZCPS, 1.2 m
- ZC170 - R&S®ZCPSC (1323.8159.16) - Power Supply Cable for R&S®ZCPS, 1.6 m
- ZC170 - R&S®ZCPSC (1323.8159.20) - Power Supply Cable for R&S®ZCPS, 2.0 m
- ZC170 - R&S®ZCSTC - Converter Set Transport Case
- ZC170 - R&S®ZV-Z193 - Test Cable, 3.5 mm (f) to 3.5 mm (m), length: 910 mm
- ZC170 - R&S®ZV-Z195 - Test Cable, 2.92 mm (f) to 2.92 mm (m), length: 910 mm
- ZC170 - R&S®ZCAW - Angled Wrench, for waveguide flange screws
- ZC170 - R&S®ZCTW - Angled Torque Wrench, for waveguide flange screws
- ZC170 - R&S®ZV-Z1000 - Torque Wrench, for waveguide flange screws
- ZC170 - R&S®MP80SET-RS - Micropositioner Platform for Converter
| Model | ZC170 |
|---|
Il Rohde and Schwarz ZC170 è un modulo convertitore di frequenza D-band progettato per operare tra 110 e 170 GHz. Supporta un ingresso da 9,167 a 14,167 GHz e un LO da 10,972 a 16,972 GHz. Offre una potenza in uscita di 6–9 dBm e una gamma dinamica di 90–105 dB con eccellente stabilità (<0,3 dB, <4°), perfetto per misure RF avanzate.
Ottimizzato per applicazioni RF complesse, lo ZC170 assicura elevata integrità del segnale e precisione analitica su tutta la banda.
Testwall può fornire il Rohde and Schwarz ZC170 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità di servizio eccezionali. Contattaci per la calibrazione o la riparazione del Rohde and Schwarz ZC170.
