Rohde & Schwarz

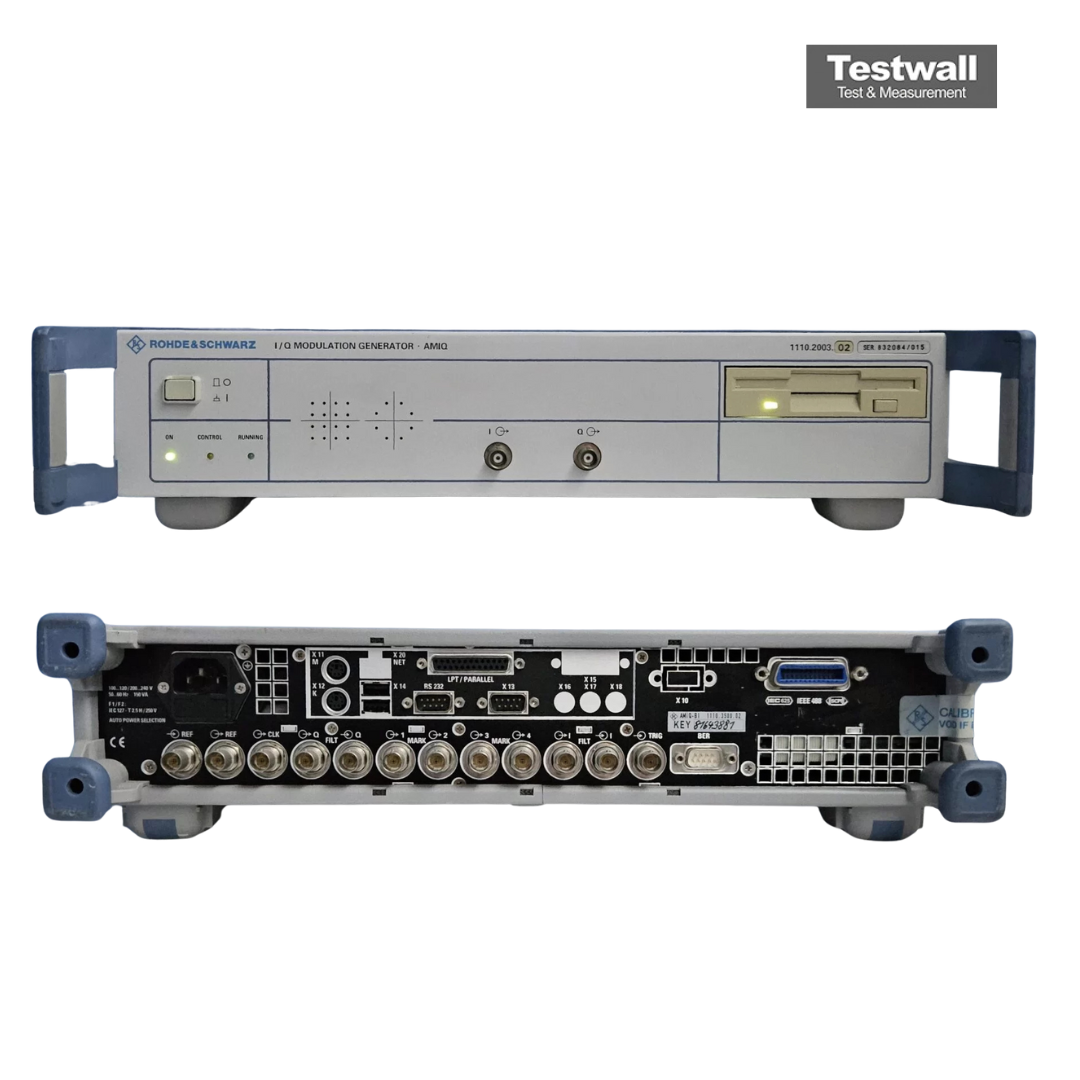

Rohde & Schwarz AMIQ
I/Q Modulation Generator
2 (I e Q) Canali
10 Hz a 100 MSa/s Frequenza di campionamento
0 a 1 V (per canale) Ampiezza
arbitraria Forme d’onda
5 ns (tip.) Tempo di salita/discesa
| Attributo | Valore |
|---|---|
| Canali | 2 (I e Q) |
| Frequenza di campionamento | 10 Hz a 100 MSa/s |
| Ampiezza | 0 a 1 V (per canale) |
| Forme d’onda | arbitraria |
| Tempo di salita/discesa | 5 ns (tip.) |
| Gamma di frequenza | 25 MHz filter (0,15 dB flatness, tip.) |
| Risoluzione verticale | 14 bit |
| Memoria arbitraria | 4 Msample (AMIQ03), 16 Msample (AMIQ04) |
| Invecchiamento base tempi | 1 × 10⁻⁵ all’anno |
| Impedenza di uscita | 50 Ω |
| Connettore di uscita | BNC |
| Interfacce | GPIB, RS-232 |
| Display | senza display |
| Dimensioni (L × A × P) | 427 × 88 × 450 mm |
| Peso | 8,7 kg |
Rohde & Schwarz AMIQ Options:
- AMIQ - B1 - BER Measurement
- AMIQ - B2 - Differential I/Q Outputs
- AMIQ - B3 - Digital I/Q Output
- AMIQ - B19 - Rear I/Q Outputs
- AMIQ - K11 - Digital Standard IS-95
- AMIQ - K12 - Digital Standard CDMA2000
- AMIQ - K13 - Digital Standard WCDMA TDD Mode (3GPP)
- AMIQ - K14 - Digital Standard TD-SCDMA
- AMIQ - K15 - OFDM Signal Generation
- AMIQ - K17 - Digital Standard 1xEV-DO
- AMIQ - K19 - Digital Standard IEEE802.11
Il Rohde & Schwarz AMIQ è un generatore di modulazione I/Q a doppio canale di alta precisione con risoluzione di ampiezza a 14 bit e frequenza di clock di 100 Msample/s per segnali digitali di alta fedeltà.
Ogni canale supporta 4 milioni di campioni, con regolazione automatica di ampiezza e offset e correzione fine dello skew per una simmetria eccellente e un errore vettoriale minimo.
Testwall può fornire il Rohde & Schwarz AMIQ usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente se hai bisogno di calibrazione o riparazione del Rohde & Schwarz AMIQ.
Opzioni e configurazioni
- Risoluzione verticale: 14 bit (16 bit digitale uscita, Opz. B3)
