Rohde & Schwarz

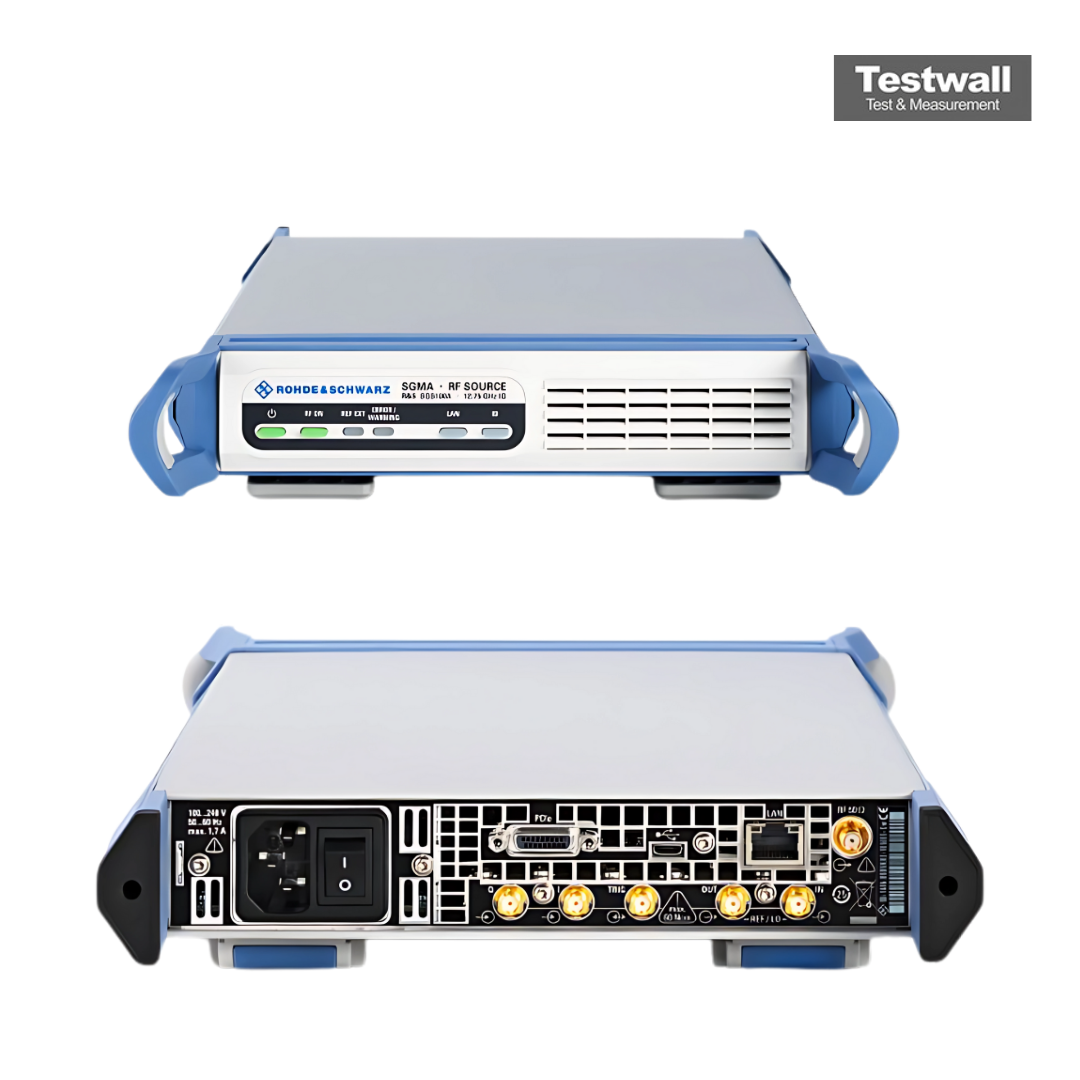

Rohde & Schwarz SGS100A
SGMA RF Source, 6 GHz
0,001 Hz Risoluzione di frequenza
< -30 dBc (level ≤ 8 dBm) Armoniche
< 500 µs Velocità di commutazione
SMA femmina Connettore uscita RF
PCIe, LAN, USB Interfacce
| Attributo | Valore |
|---|---|
| Risoluzione di frequenza | 0,001 Hz |
| Armoniche | < -30 dBc (level ≤ 8 dBm) |
| Velocità di commutazione | < 500 µs |
| Connettore uscita RF | SMA femmina |
| Interfacce | PCIe, LAN, USB |
| Gamma di frequenza | 1 MHz a 6 o 12,75 GHz |
| Potenza di uscita | -10 a +15 dBm (PEP, spec., standard) |
| Rumore di fase SSB | < -126 dBc/Hz a 1 GHz, 20 kHz offset (-133 tip.) |
| Modulazione | I/Q, impulso (a seconda della configurazione) |
| Precisione di livello | < 0,5 dB (1 MHz a 3 GHz), < 0,9 dB (3 a 12,75 GHz) |
| Spurie non armoniche | < -76 dBc (≤ 1,5 GHz), < -64 dBc (3 a 6 GHz), < -58 dBc (6 a 12,75 GHz) |
| Larghezza di banda di modulazione | ± 50 MHz (1 a 12,7 GHz), ± 500 MHz I/Q a banda larga (2,5 a 12,25 GHz) |
| Invecchiamento base tempi | 1 × 10⁻⁶ all’anno (standard), 1 × 10⁻⁷ all’anno |
| Dimensioni (L × A × P) | 250 × 52,5 × 401 mm |
| Peso | 4 kg |
Rohde & Schwarz SGS100A Options:
- SGS100A - SGS-B106 - 1 MHz to 6 GHz, CW (no modulation)
- SGS100A - SGS-B106V - 1 MHz to 6 GHz, I/Q (with vector modulation)
- SGS100A - SGS-B112 - Frequency extension to 12.75 GHz, CW
- SGS100A - SGS-B112V - Frequency extension to 12.75 GHz, I/Q
- SGS100A - SGS-B26 - Electronic step attenuator
- SGS100A - SGS-B1 - Reference oscillator OCXO
- SGS100A - SGS-K22 - Pulse modulation
- SGS100A - SGS-K90 - Phase coherent input/output
Il Rhode & Schwarz SGS100A è una sorgente RF compatta progettata per sistemi di test automatizzati, disponibile come generatore CW o vettoriale con modulatore I/Q. Copre frequenze fino a 12,75 GHz, perfetto per segnali digitali.
La versione CW è ideale come oscillatore locale e per test di interferenze su standard radio mobili.
Testwall può fornire il Rohde & Schwarz SGS100A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili e performanti. Contattaci per servizi di calibrazione o riparazione del Rohde & Schwarz SGS100A.
Opzioni e configurazioni
- Gamma di frequenza: 1 MHz a 6 o 12,75 GHz (Opz. B106/B112; I/Q con Opz. B106V/B112V da 80 MHz)
- Potenza di uscita: -10 a +15 dBm (PEP, spec., standard); -120 a +15 dBm con Opz. B26
- Modulazione: I/Q (Opz. B106V/B112V), impulso (Opz. K22)
- Invecchiamento base tempi: 1 × 10⁻⁶ all’anno (standard), 1 × 10⁻⁷ all’anno (Opz. B1)
