Rohde & Schwarz

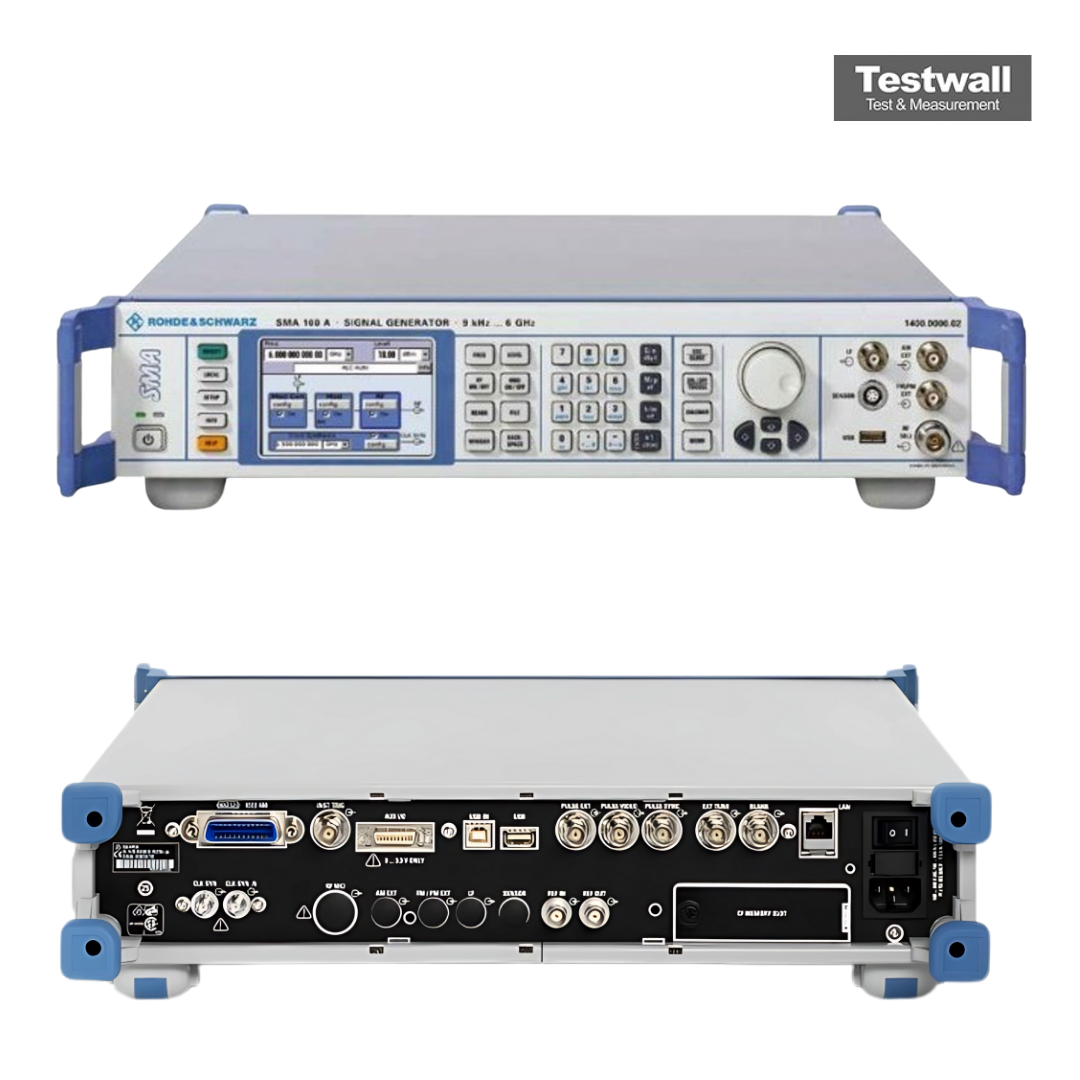

Rohde & Schwarz SMA100A-B106
6 GHz Analog Signal Generator
9 kHz a 6 GHz (Opz. B106) Gamma di frequenza
0,01 Hz Risoluzione di frequenza
< -30 dBc Armoniche
< 1,5 ms; < 450 µs modalità lista Velocità di commutazione
tipo N femmina Connettore uscita RF
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 9 kHz a 6 GHz (Opz. B106) |
| Risoluzione di frequenza | 0,01 Hz |
| Armoniche | < -30 dBc |
| Velocità di commutazione | < 1,5 ms; < 450 µs modalità lista |
| Connettore uscita RF | tipo N femmina |
| Potenza di uscita | -145 a +18 dBm (+15 dBm con Opz. B106), fino a +28 dBm alta potenza |
| Rumore di fase SSB | < -131 dBc/Hz (-134 dBc/Hz tip.) a 1 GHz, 20 kHz offset; < -136 dBc/Hz con Opz. B22 |
| Modulazione | AM, FM, ΦM (Opz. B20/B22), impulso |
| Precisione di livello | < 0,5 dB (100 kHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Spurie non armoniche | < -80 dBc (a 1,5 GHz), < -68 dBc (> 3 GHz), offset > 10 kHz |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, ≤ 1 × 10⁻⁷ all’anno (≤ 3 × 10⁻⁸ con Opz. B22) |
| Interfacce | GPIB, LAN, USB |
| Display | a colori, 480 × 272 pixels |
| Dimensioni (L × A × P) | 465 × 108 × 495 mm |
| Peso | 10 kg |
Il Rohde & Schwarz SMA100A B106 è un generatore di segnale analogico di fascia alta da 9 kHz a 6 GHz, con qualità del segnale eccellente e rapidità di regolazione. Supporta segnali CW e modulazioni analogiche AM, FM, φM e a impulsi, con sintetizzatore a bassa jitter fino a 1,5 GHz.
Ideale per sviluppo, produzione e manutenzione, SMA100A dispone di interfaccia grafica moderna e supporto per sensori NRP-Zxx per misure di potenza precise.
Testwall può fornire il Rohde & Schwarz SMA100A B106 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità impareggiabile. Contattaci per servizi di calibrazione o riparazione del Rohde & Schwarz SMA100A B106.
