Rohde & Schwarz SMB100A-B102
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 9 kHz a 2,2 GHz (Opz. B102) |
| Modulazione | AM, FM, ΦM, impulso |
| Risoluzione di frequenza | 0,001 Hz |
| Armoniche | < -30 dBc |
| Velocità di commutazione | < 1 ms (modalità lista) |
| Potenza di uscita | -145 a +18 dBm (Opz. B101 a B112); +11 dBm a 20 GHz (Opz. B120), +14 dBm (Opz. B120L); +8 dBm a 40 GHz (Opz. B140), +11 dBm (Opz. B140L); L options senza attenuatore, min. -20 dBm |
| Rumore di fase SSB | < -122 dBc/Hz (-128 dBc/Hz tip.) a 1 GHz, 20 kHz offset; < -102 dBc/Hz a 10 GHz |
| Precisione di livello | < 0,5 dB (200 kHz a 3 GHz), < 0,9 dB (3 a 20 GHz), < 1,0 dB (20 a 40 GHz) |
| Spurie non armoniche | < -70 dBc (a 1,5 GHz), < -52 dBc (a 12,75 GHz), < -40 dBc (a 40 GHz), offset > 10 kHz |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, 1 × 10⁻⁶ all’anno (1 × 10⁻⁷ con Opz. B1, 3 × 10⁻⁸ con Opz. B1H) |
| Connettore uscita RF | tipo N femmina (Opz. B101 a B106), 3,5 mm femmina (Opz. B112/B120), 2,92 mm femmina (Opz. B131/B140) |
| Interfacce | GPIB, LAN, USB |
| Dimensioni (L × A × P) | 344 × 112 × 368 mm (a 6 GHz), 344 × 112 × 418 mm (Opz. B112 a B140) |
| Peso | 5,3 kg (a 6 GHz), 5,6 a 6,9 kg (Opz. B112 a B140) |

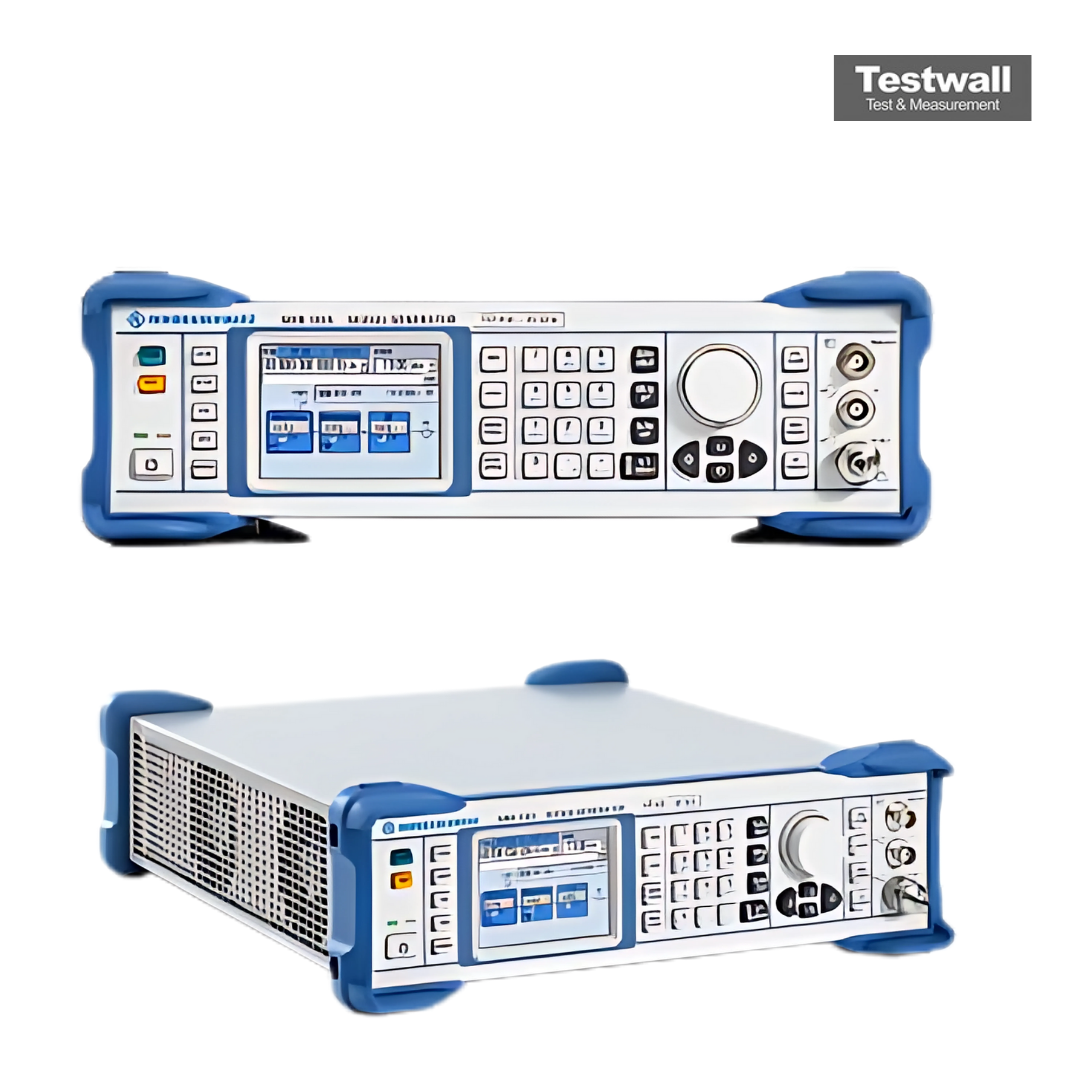

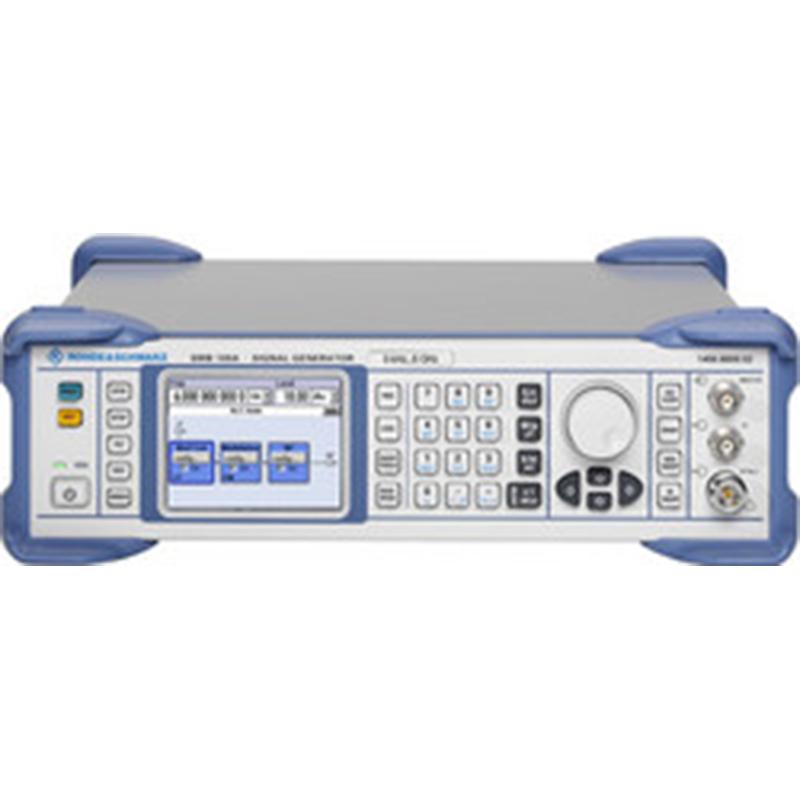

Rohde & Schwarz SMB100A-B102 2.2 GHz Analog Signal Generator, Type N (f) Options:
- SMB100A-B102 - SMB-B101 - RF Path 9 kHz to 1.1 GHz
- SMB100A-B102 - SMB-B102 - RF Path 9 kHz to 2.2 GHz
- SMB100A-B102 - SMB-B103 - RF Path 9 kHz to 3.2 GHz
- SMB100A-B102 - SMB-B106 - RF Path 9 kHz to 6 GHz
- SMB100A-B102 - SMB-B1 - Reference Oscillator OCXO
- SMB100A-B102 - SMB-B5 - Stereo/RDS Coder
- SMB100A-B102 - SMB-K22 - Pulse Modulator
- SMB100A-B102 - SMB-K23 - Pulse Generator
Il generatore di segnale analogico Rohde & Schwarz SMB100A-B102 garantisce qualità del segnale superiore, con rumore di fase SSB molto basso fino a −128 dBc e una soppressione delle non armoniche di −85 dBc. Grazie al sintetizzatore DDS da 9 kHz a 2,2 GHz, offre potenza in uscita fino a +25 dBm, assicurando prestazioni eccellenti nei modi CW e I/Q.
Progettato per comunicazioni digitali e applicazioni aerospaziali, supporta standard come LTE, GSM, GNSS e WiMAX™, con modulatore I/Q integrato e generatore di banda base opzionale per massima flessibilità.
Testwall può fornire il Rohde & Schwarz SMB100A-B102 usato, completamente testato. Con supporto specializzato e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità di servizio impareggiabili. Contattateci direttamente se avete bisogno di calibrazione o riparazione del Rohde & Schwarz SMB100A-B102.
