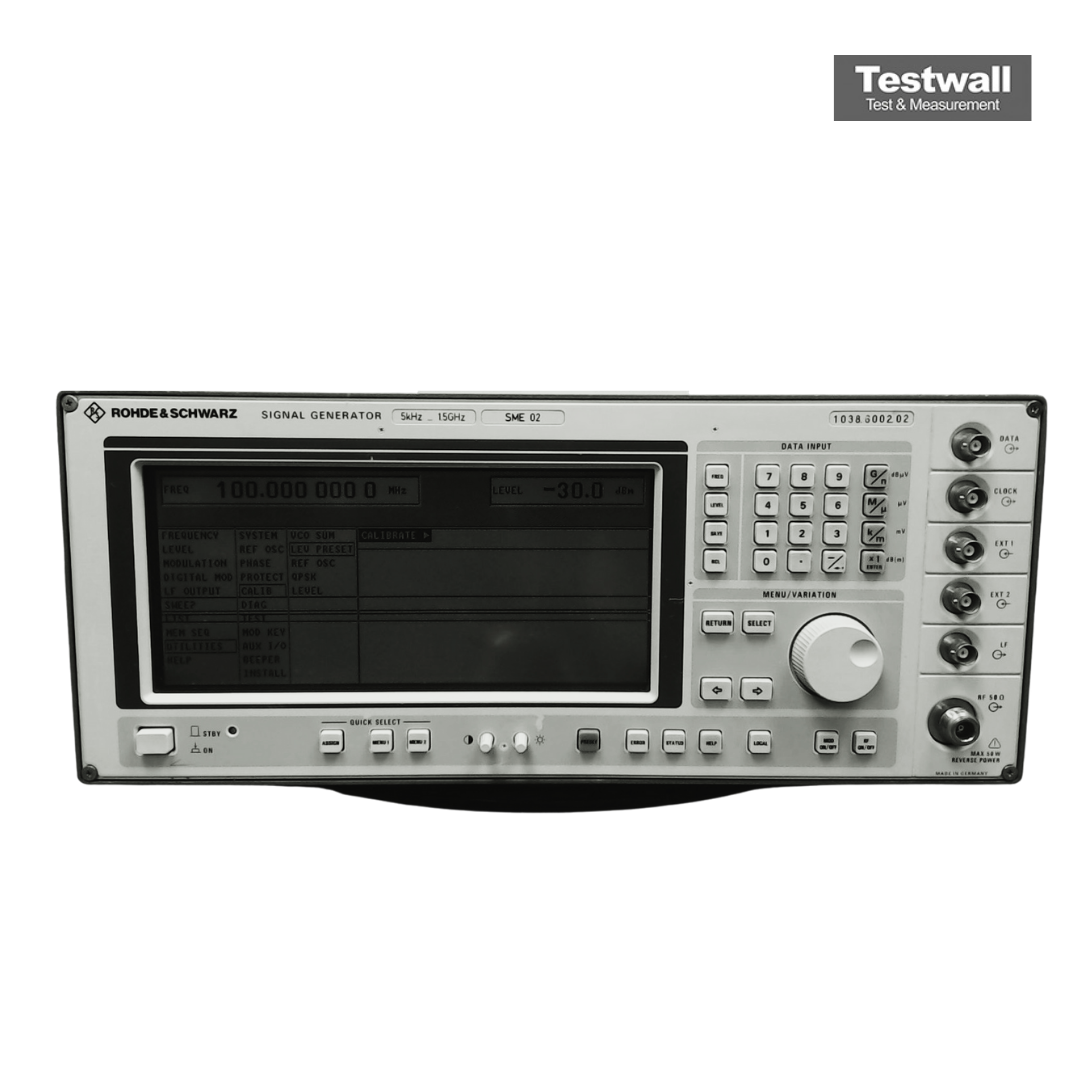

Rohde & Schwarz SME02
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 5 kHz a 1,5 GHz |
| Potenza di uscita | -144 a +13 dBm |
| Precisione di livello | ±1 dB (a 1,5 GHz) |
| Risoluzione di frequenza | 0,1 Hz |
| Armoniche | < -30 dBc |
| Rumore di fase SSB | < -126 dBc/Hz a 1 GHz, 20 kHz offset |
| Modulazione | AM, FM, ΦM, impulso, GMSK, GFSK, FSK, QPSK (a seconda della configurazione) |
| Spurie non armoniche | < -80 dBc (a 1,5 GHz) |
| Velocità di commutazione | < 10 ms; < 500 µs modalità lista |
| Invecchiamento base tempi | 10 MHz, 1 × 10⁻⁶ all’anno |
| Interfacce | GPIB |
| Dimensioni (L × A × P) | 435 × 192 × 460 mm |
Rohde & Schwarz SME02 Options:
- SME02 - SM-B1 - Reference Oscillator OCXO: aging <1 x 10⁻⁹/day
- SME02 - SM-B2 - LF Generator: supplies sinewave, noise 0.1 Hz to 500 kHz, triangular, squarewave 0.1 Hz to 50 kHz signals
- SME02 - SM-B3 - Pulse Modulator: on/off ratio >80 dB, rise/fall time <10 ns
- SME02 - SM-B4 - Pulse Generator: only in conjunction with SM-B3/SM-B8/SM-B9; provides single, delayed and double pulses
- SME02 - SM-B5 - FM/φM Modulator: FM DC to 2 MHz, φM DC to 100 kHz
- SME02 - SM-B6 - Multifunction Generator: produces stereo multiplex and VOR/ILS signals, as well as sinewave, noise 0.1 Hz to 1 MHz, triangular, sawtooth, squarewave 0.1 Hz to 50 kHz signals
- SME02 - SME-B11 - DM Coder: generates FSK, FFSK, 4FSK, GFSK, GMSK, QPSK, π/4 QPSK, π/4 DQPSK, O-QPSK; user-programmable data sequences and PRBS
- SME02 - SME-B12 - DM Memory Extension 8 Mbit: expands the 8-kbit memory of the DM Coder to 8 Mbit (data only); required for fitting SME-B41 and SME-B42
- SME02 - SME-B41 - FLEX Protocol: generates call signals to FLEX standard for testing pagers
- SME02 - SME-B42 - POCSAG Protocol: generates call signals to POCSAG standard for testing pagers
- SME02 - SMT-B19 - Rear Connectors for RF and LF: to replace front-panel connectors
Il generatore di segnale Rohde & Schwarz SME02 copre una gamma di frequenze da 5 kHz a 1,5 GHz, offrendo segnali analogici e digitali di alta qualità. Progettato per testare ricevitori radio mobili analogici e digitali, supporta modulazioni standard, formati dati, strutture TDMA e salti di frequenza.
Lo SME02 è personalizzabile con numerose opzioni, adattandosi a esigenze di test specifiche. È una soluzione economica con funzionalità condivise con i modelli SME03 e SME06, differenziandosi solo per la gamma di frequenze.
Testwall può fornire il generatore di segnale Rohde & Schwarz SME02 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente se hai bisogno di calibrazione o riparazione del Rohde & Schwarz SME02.
Opzioni e configurazioni
- Modulazione: AM, FM, ΦM (Opz. SM-B5), impulso, GMSK, GFSK, FSK, QPSK (Opz. SME-B11)
- Invecchiamento base tempi: 10 MHz, 1 × 10⁻⁶ all’anno (< 1 × 10⁻⁹ al giorno con Opz. SM-B1)
