Rohde & Schwarz

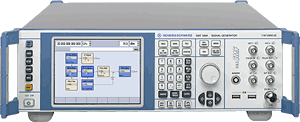

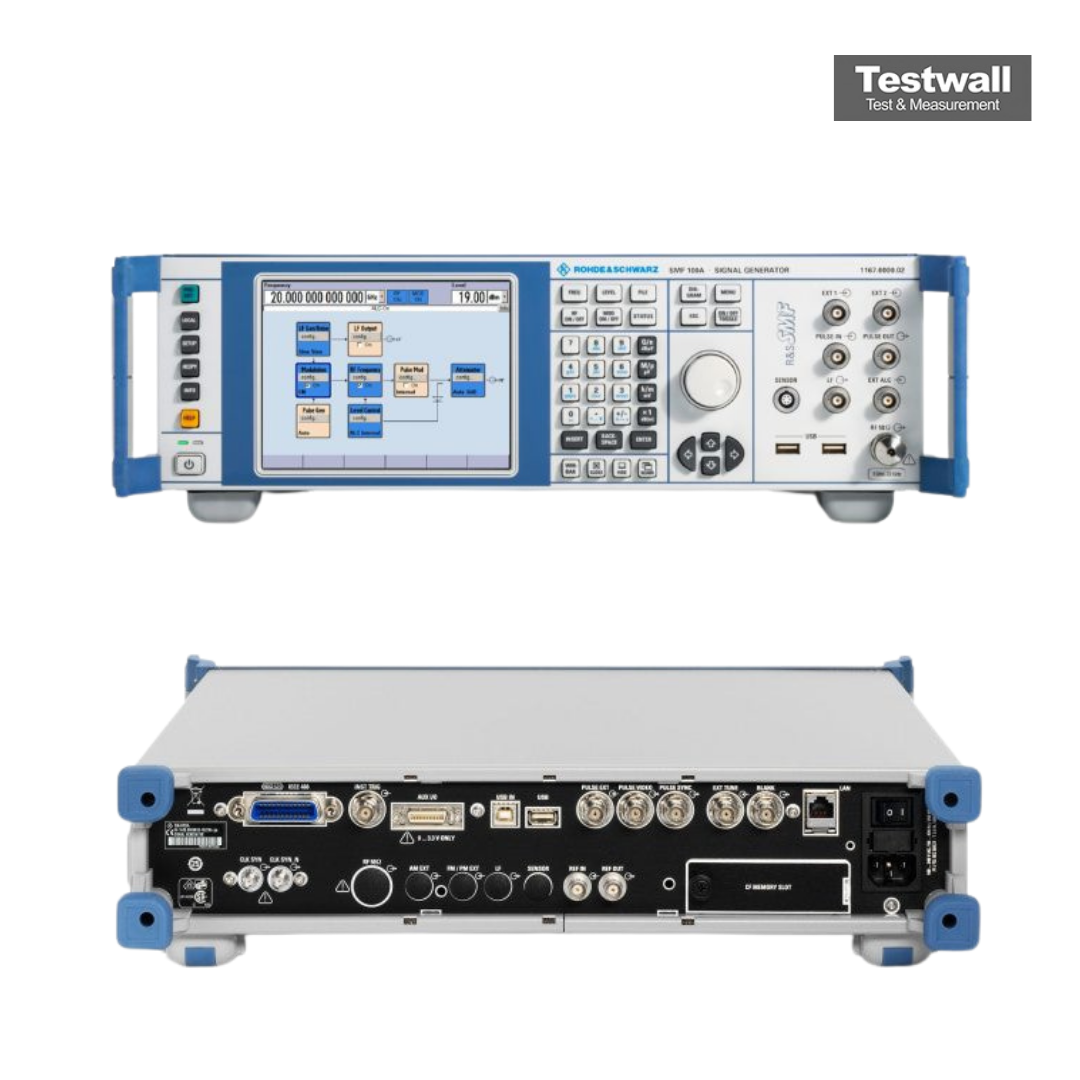

Rohde & Schwarz SMF100A
Generatore di segnali a microonde, 1 GHz a 22, 31,8 o 43,5 GHz
AM, FM, ΦM, impulso Modulazione
0,001 Hz Risoluzione di frequenza
< 4 ms (2 ms tip.) Velocità di commutazione
GPIB, LAN, USB Interfacce
427 × 132 × 550 mm Dimensioni (L × A × P)
| Attributo | Valore |
|---|---|
| Modulazione | AM, FM, ΦM, impulso |
| Risoluzione di frequenza | 0,001 Hz |
| Velocità di commutazione | < 4 ms (2 ms tip.) |
| Interfacce | GPIB, LAN, USB |
| Dimensioni (L × A × P) | 427 × 132 × 550 mm |
| Gamma di frequenza | 1 GHz a 22, 31,8 o 43,5 GHz (a seconda della configurazione) |
| Potenza di uscita | +8 dBm (tip.) a 40 a 43,5 GHz (a seconda della configurazione) |
| Rumore di fase SSB | < -115 dBc/Hz a 10 GHz, 20 kHz offset |
| Precisione di livello | < 0,6 dB (a 2 GHz), < 0,8 dB (2 a 22 GHz), < 1,0 dB (22 a 40 GHz) |
| Armoniche | < -50 dBc (-55 dBc tip.), 1 a 22 GHz |
| Spurie non armoniche | < -62 dBc (3 a 11 GHz), < -56 dBc (11 a 21 GHz) |
| Modalità sweep | sweep a passi, sweep a rampa, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, < 1 × 10⁻⁶ all’anno |
| Peso | 18 kg |
Configurazioni disponibili
| Modello | Intervallo di frequenza | Configurazione |
| SMF100A-B122 | 1 GHz a 22 GHz (100 kHz con Opz. B2) | Generatore di segnali analogico |
| SMF100A-B131 | 1 GHz a 31,8 GHz (100 kHz con Opz. B2) | Generatore di segnali analogico |
| SMF100A-B144 | 1 GHz a 43,5 GHz (100 kHz con Opz. B2) | Generatore di segnali analogico |
Rohde & Schwarz SMF100A Options:
- SMF100A - SMF-B122 - Frequency Range 1 GHz to 22 GHz
- SMF100A - SMF-B1 - OCXO Reference Oscillator
- SMF100A - SMF-B20 - AM/FM/φM/LOG AM
- SMF100A - SMF-B26 - Step Attenuator 22 GHz
- SMF100A - SMF-B31 - High Output Power
- SMF100A - SMF-B83 - Removable GPIB
- SMF100A - SMF-B84 - Removable USB
- SMF100A - SMF-B85 - Removable Flash Disk
- SMF100A - SMF-K3 - Narrow Pulse Modulation
- SMF100A - SMF-K23 - Pulse Generator
Il generatore di segnale Rohde & Schwarz SMF100A copre una gamma di frequenza da 9 kHz a 22 GHz (estendibile a 43,5 GHz) e supporta modulazioni AM, FM, di fase e a impulsi. Fornisce una potenza di uscita fino a +26 dBm con rumore di fase di –120 dBc a 10 GHz.
Generatore LF integrato e interfaccia grafica moderna con controllo tramite diagramma a blocchi per applicazioni in R&S, produzione e manutenzione.
Testwall può fornire il Rohde & Schwarz SMF100A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattateci per calibrazione o riparazione del Rohde & Schwarz SMF100A.
Opzioni e configurazioni
- Gamma di frequenza: 1 GHz a 22, 31,8 o 43,5 GHz (Opz. B122/B131/B144); da 100 kHz con Opz. B2
- Potenza di uscita: -20 a +16 dBm (-130 dBm con Opz. B26/B27; +25 dBm con Opz. B32); +8 dBm (tip.) a 40 a 43,5 GHz
- Modalità sweep: sweep a passi, sweep a rampa (Opz. K4), sweep di potenza, modalità lista
- Invecchiamento base tempi: 10 MHz, < 1 × 10⁻⁶ all’anno (< 3 × 10⁻⁸ con Opz. B1/B22)
