Rohde & Schwarz

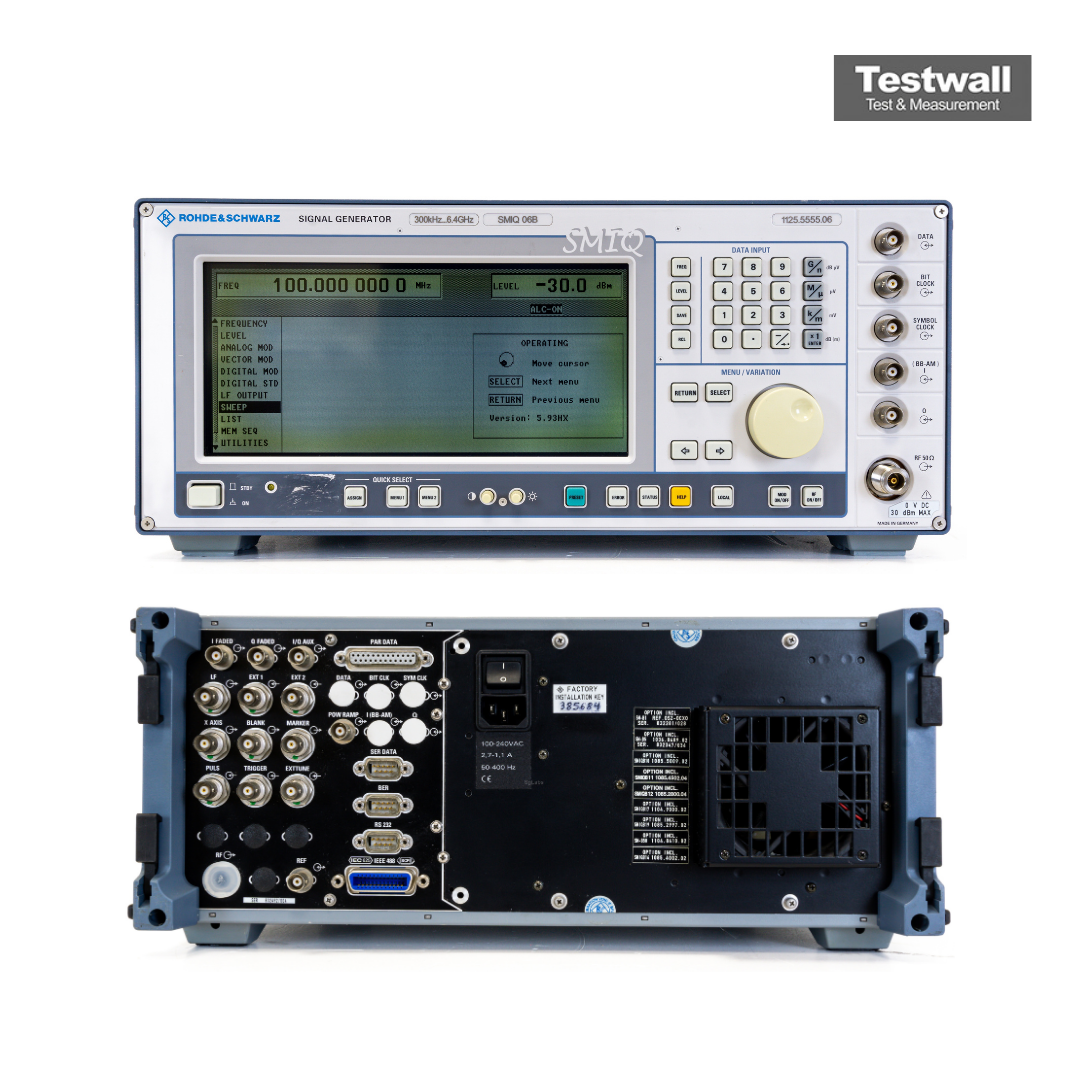

Rohde & Schwarz SMIQ06B
300KHz - 6.4GHz Signal Generator
300 kHz a 6,4 GHz Gamma di frequenza
-144 a +10 dBm (PEP) Potenza di uscita
AM, FM, ΦM, impulso, I/Q Modulazione
0,1 Hz Risoluzione di frequenza
12 MHz (I/Q) Larghezza di banda di modulazione
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 300 kHz a 6,4 GHz |
| Potenza di uscita | -144 a +10 dBm (PEP) |
| Modulazione | AM, FM, ΦM, impulso, I/Q |
| Risoluzione di frequenza | 0,1 Hz |
| Larghezza di banda di modulazione | 12 MHz (I/Q) |
| Rumore di fase SSB | < -126 dBc/Hz a 1 GHz, 20 kHz offset |
| Precisione di livello | < 0,5 dB (a 2,5 GHz), < 0,9 dB (2,5 a 4 GHz), < 1,2 dB (4 a 6,4 GHz) |
| Velocità di commutazione | < 3,3 ms (> 3,3 GHz); < 700 µs modalità lista |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁶ all’anno (standard), 1 × 10⁻⁹ al giorno |
| Interfacce | GPIB, RS-232 |
| Dimensioni (L × A × P) | 435 × 192 × 460 mm |
| Peso | 25 kg |
Rohde & Schwarz SMIQ06B Options:
- SMIQ06B - R&S SM-B1 - Reference Oscillator OCXO
- SMIQ06B - R&S SM-B5 - FM/φM Modulator
- SMIQ06B - R&S SMIQB11 - Data Generator
- SMIQ06B - R&S SMIQB12 - Memory Extension, 32 Mbit
- SMIQ06B - R&S SMIQB14 - Fading Simulator, 6 paths
- SMIQ06B - R&S SMIQB15 - Second Fading Simulator for 12 paths or 2 channels
- SMIQ06B - R&S SMIQB17 - Noise Generator and Distortion Simulator
- SMIQ06B - R&S SMIQB19 - RF and AF Rear Connectors
- SMIQ06B - R&S SMIQB20 - Modulation Coder
- SMIQ06B - R&S SMIQB21 - BER Measurement
- SMIQ06B - R&S SMIQB42 - Digital Standard IS-95 CDMA
- SMIQ06B - R&S SMIQB43 - Digital Standard WCDMA to NTT DoCoMo 1.0, ARIB 0.0 standard
- SMIQ06B - R&S SMIQB45 - Digital Standard WCDMA to 3GPP (FDD)
- SMIQ06B - R&S SMIQB47 - Low ACP for IS-95 CDMA and W-CDMA
- SMIQ06B - R&S SMIQB48 - Extended Functions for WCDMA (3GPP)
- SMIQ06B - R&S SMIQB49 - Extended Fading Functions for WCDMA (3GPP)
- SMIQ06B - R&S SMIQB60 - Arbitrary Waveform Generator incl. R&S WinIQSIM™
- SMIQ06B - R&S SMIQ-K8 - TETRA T1 Simulator
- SMIQ06B - R&S SMIQK11 - Digital Standard IS-95 CDMA (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK12 - Digital Standard cdma2000 (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK13 - Digital Standard WCDMA TDD Mode (3GPP) (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK14 - Digital Standard TD-SCDMA (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK15 - OFDM Signal Generation, HIPERLAN/2 (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK17 - Digital Standard 1xEV-DO (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK19 - Digital Standard IEEE 802.11 (for option R&S SMIQB60)
- SMIQ06B - R&S SMIQK20 - Digital Standard 3GPPP FDD incl. HSDPA (for option R&S SMIQB60)
Il generatore RF digitale Rohde & Schwarz SMIQ06B funziona da 300 kHz a 6,4 GHz e supporta numerosi standard digitali come GSM, WCDMA, CDMA IS‑95 ed EDGE. Include un simulatore di fading, memoria da 32 Mbit e interfaccia GP‑IB programmabile.
Ideale per test telecomunicazioni, l’SMIQ06B offre modulazioni QPSK, GMSK con affidabile capacità di simulazione del segnale.
Testwall può fornire il Rohde & Schwarz SMIQ06B usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio impareggiabili. Contattateci per calibrazione o riparazione del Rohde & Schwarz SMIQ06B.
Opzioni e configurazioni
- Invecchiamento base tempi: 1 × 10⁻⁶ all’anno (standard), 1 × 10⁻⁹ al giorno (Opz. B1)
