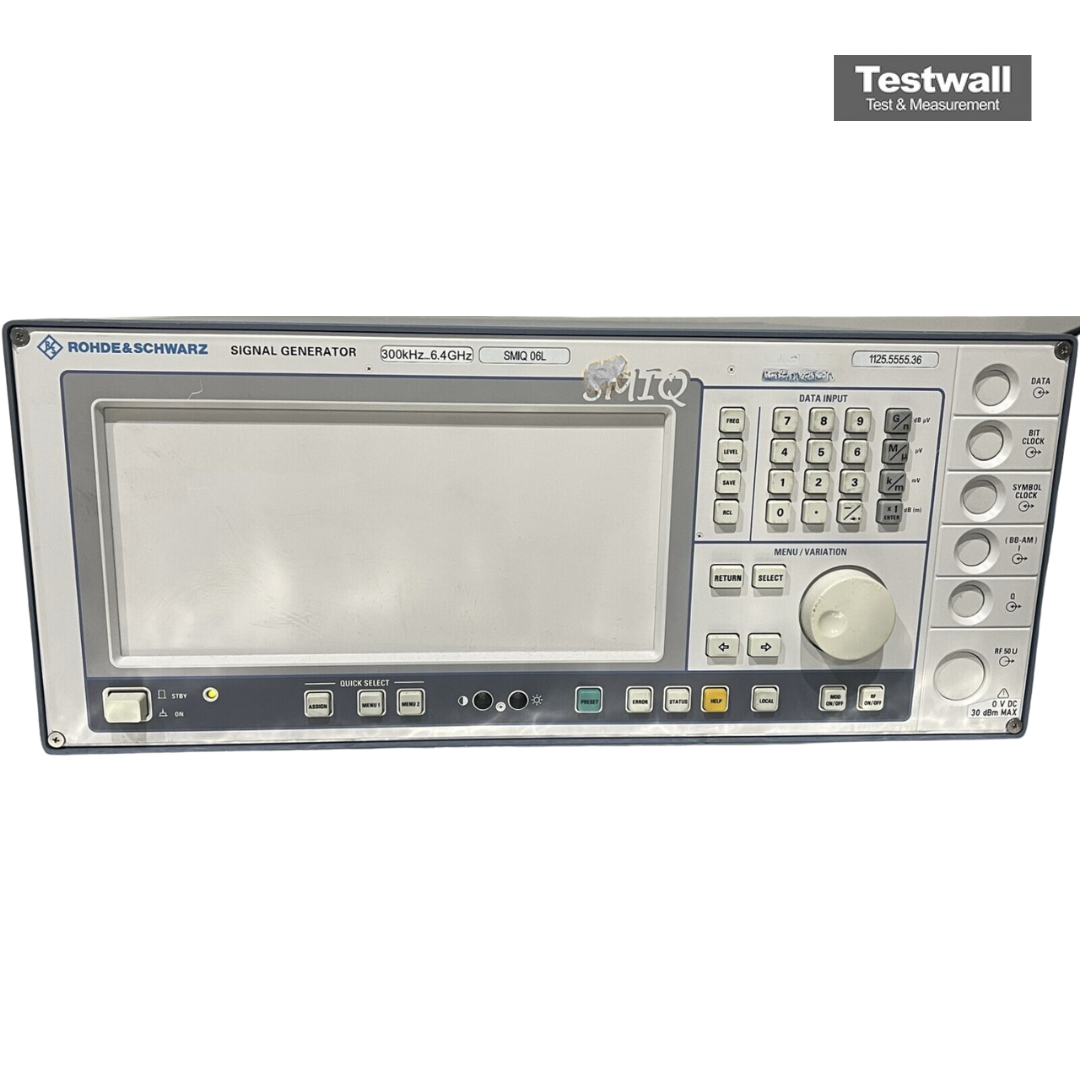

Rohde & Schwarz SMIQ06L
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 300 kHz – 6,4 GHz |
| Livello di Uscita RF | -144 dBm fino a +13 dBm |
| Risoluzione di Frequenza | 0,1 Hz |
| Modulazioni Supportate | AM, FM, PM, modulazione vettoriale (I/Q), ASK, FSK, BPSK, QPSK, QAM |
| Larghezza di Banda di Modulazione Vettoriale | fino a 40 MHz |
| Purezza Spettrale (SSB Phase Noise) | -116 dBc/Hz a 20 kHz di offset (a 1 GHz) |
| Interfacce di Connessione | GPIB (IEEE 488), RS-232, interfaccia I/Q analogica |
| Generatore di Segnale Arbitrario Integrato | Memoria vettoriale fino a 16 Msamples (con opzione) |
| Alimentazione | 100 – 240 V AC, 50/60 Hz |
| Dimensioni e Peso | 4U rack (circa 426 mm × 177 mm × 460 mm), circa 18 kg |
Rohde & Schwarz SMIQ06L Options:
- SMIQ06L - R&S SM-B1 - Reference Oscillator OCXO
- SMIQ06L - R&S SM-B5 - FM/φM Modulator
- SMIQ06L - R&S SMIQB11 - Data Generator
- SMIQ06L - R&S SMIQB12 - Memory Extension, 32 Mbit
- SMIQ06L - R&S SMIQB14 - Fading Simulator, 6 paths
- SMIQ06L - R&S SMIQB15 - Second Fading Simulator for 12 paths or 2 channels
- SMIQ06L - R&S SMIQB17 - Noise Generator and Distortion Simulator
- SMIQ06L - R&S SMIQB19 - RF and AF Rear Connectors
- SMIQ06L - R&S SMIQB20 - Modulation Coder
- SMIQ06L - R&S SMIQB21 - BER Measurement
- SMIQ06L - R&S SMIQB42 - Digital Standard IS-95 CDMA
- SMIQ06L - R&S SMIQB43 - Digital Standard WCDMA to NTT DoCoMo 1.0, ARIB 0.0 standard
- SMIQ06L - R&S SMIQB45 - Digital Standard WCDMA to 3GPP (FDD)
- SMIQ06L - R&S SMIQB47 - Low ACP for IS-95 CDMA and W-CDMA
- SMIQ06L - R&S SMIQB48 - Extended Functions for WCDMA (3GPP)
- SMIQ06L - R&S SMIQB49 - Extended Fading Functions for WCDMA (3GPP)
- SMIQ06L - R&S SMIQB60 - Arbitrary Waveform Generator incl. R&S WinIQSIM™
- SMIQ06L - R&S SMIQ-K8 - TETRA T1 Simulator
- SMIQ06L - R&S SMIQK11 - Digital Standard IS-95 CDMA (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK12 - Digital Standard cdma2000 (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK13 - Digital Standard WCDMA TDD Mode (3GPP) (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK14 - Digital Standard TD-SCDMA (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK15 - OFDM Signal Generation, HIPERLAN/2 (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK17 - Digital Standard 1xEV-DO (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK19 - Digital Standard IEEE 802.11 (for option R&S SMIQB60)
- SMIQ06L - R&S SMIQK20 - Digital Standard 3GPPP FDD incl. HSDPA (for option R&S SMIQB60)
| Model | SMIQ06L |
|---|
Il generatore di segnali Rohde & Schwarz SMIQ06L copre da 300 kHz a 6,4 GHz, includendo le principali bande radio e IF. Dispone di un modulatore I/Q di alta qualità, che garantisce bassa magnitudine di errore vettoriale e ottima soppressione delle intermodulazioni. Grazie alla tecnologia DSP moderna, genera segnali digitali precisi ad alta velocità e supporta modalità di modulazione analogica e simultanea.
Perfetto per sviluppo, test di omologazione e produzione, l’SMIQ06L supporta AM, modulazione vettoriale, generazione di segnali TDMA/CDMA/W‑CDMA e sweep RF/AF/livello con VSWR < 2.
Testwall può fornire il Rohde & Schwarz SMIQ06L usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità di servizio impareggiabili. Contattaci direttamente se hai bisogno di calibrazione o riparazione del Rohde & Schwarz SMIQ06L.
