Rohde & Schwarz

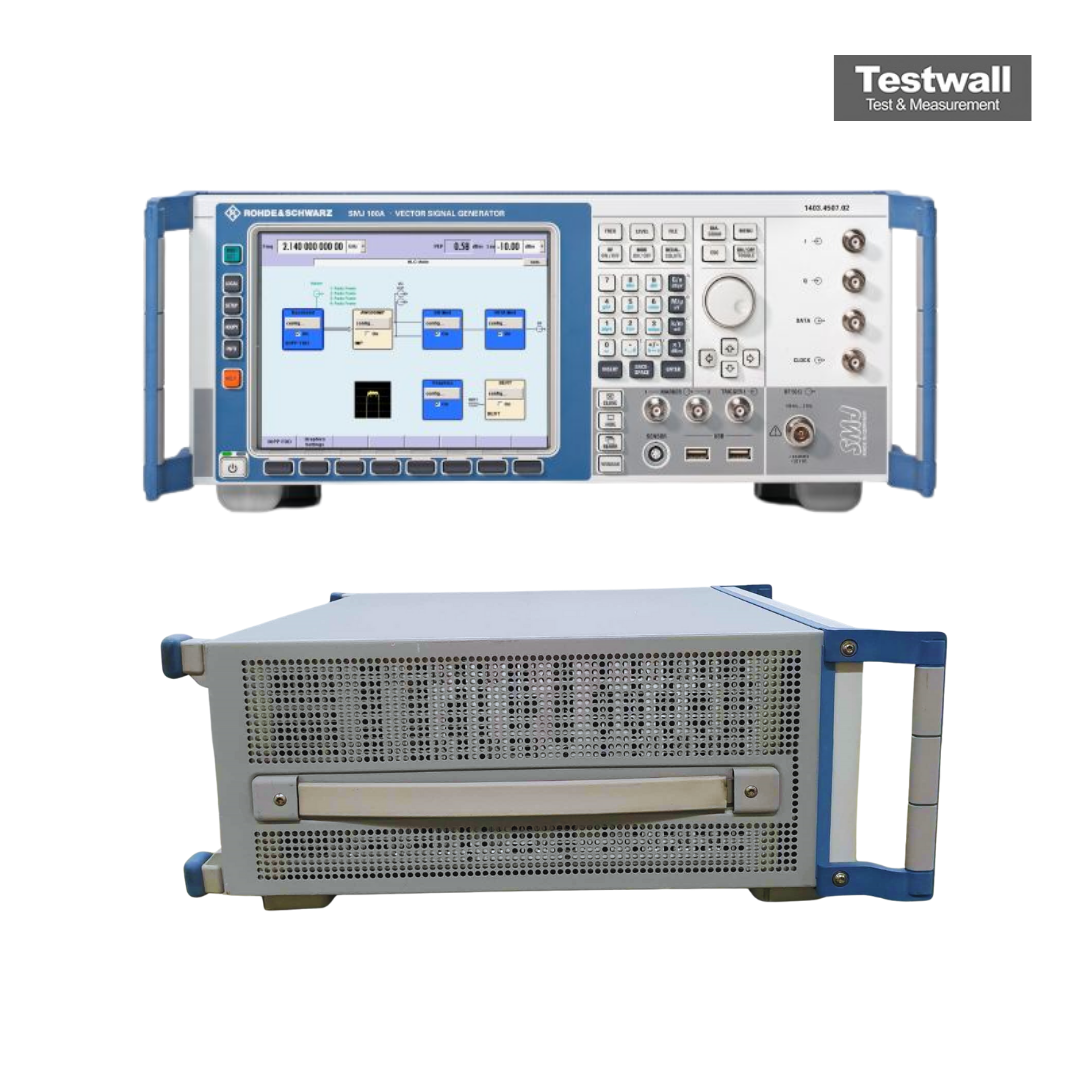

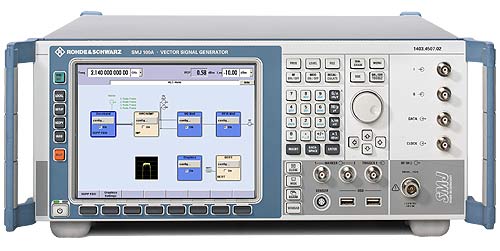

Rohde & Schwarz SMJ100A
Generatore di segnali vettoriale, 100 kHz a 3 o 6 GHz
AM, FM, ΦM, I/Q, impulso Modulazione
0,01 Hz Risoluzione di frequenza
GPIB, LAN, USB Interfacce
a colori, 800 × 600 Display
435 × 192 × 460 mm Dimensioni (L × A × P)
| Attributo | Valore |
|---|---|
| Modulazione | AM, FM, ΦM, I/Q, impulso |
| Risoluzione di frequenza | 0,01 Hz |
| Interfacce | GPIB, LAN, USB |
| Display | a colori, 800 × 600 |
| Dimensioni (L × A × P) | 435 × 192 × 460 mm |
| Gamma di frequenza | 100 kHz a 3 o 6 GHz |
| Potenza di uscita | -145 a +13 dBm (PEP, ≤ 3 GHz), +11 dBm (> 3 GHz) |
| Rumore di fase SSB | < -129 dBc/Hz a 1 GHz, 20 kHz offset (-133 tip.) |
| Precisione di livello | < 0,5 dB (1 MHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Velocità di commutazione | < 2 ms (1,5 ms tip.); < 450 µs modalità lista |
| Larghezza di banda di modulazione | 200 MHz RF bandwidth (esterno I/Q), 40 MHz interno banda base |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁷ all’anno, 1 × 10⁻⁹ al giorno |
| Peso | 18 kg |
Configurazioni disponibili
| Modello | Intervallo di frequenza | Configurazione |
| SMJ100A-B103 | 100 kHz a 3 GHz | Generatore di segnali vettoriale |
| SMJ100A-B106 | 100 kHz a 6 GHz | Generatore di segnali vettoriale |
Il generatore di segnali vettoriali Rohde & Schwarz SMJ100A copre frequenze da 100kHz a 3GHz o 6GHz, con modulazioni AM, a impulsi e IQ standard, oltre a opzioni FM/fase e digitali. Presenta un rumore di fase di -133 dBc a 1 GHz e un ampio display LCD a colori.
Perfetto per R&D e produzione, supporta GSM/EDGE, 3GPP FDD, CDMA2000, con un generatore di forme d’onda arbitrario fino a 64 Msamples.
Testwall può fornire il Rohde & Schwarz SMJ100A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili e prestazioni elevate. Contattaci per calibrazione o riparazione del Rohde & Schwarz SMJ100A.
Opzioni e configurazioni
- Modulazione: AM, FM, ΦM (Opz.), I/Q, impulso
- Gamma di frequenza: 100 kHz a 3 o 6 GHz (Opz. B103/B106)
